Звід - основні типи склепінь

У Стародавньому Римі застосовувалися такі типи - циліндричні, зімкнуті і хрестові. У Візантії застосовувалися циліндричні, вітрильні, хрестові. В архітектурі Мідії, Індії, Китаю, народів Середньої Азії і Близького Сходу використовувалися переважно стрілчасті. Західноєвропейська готика воліла хрестові склепіння, максимально їх розвинувши в сторону стрілчасті.

Циліндричний звід - утворює в поперечному перерізі півколо. Це найпростіший і найбільш поширений тип склепінь. Перекриття в ньому спирається на паралельно розташовані опори - дві стіни, ряд стовпів або аркади. Залежно від профілю арки, лёгшей в основу, бувають:

• напівциркульні
• стрілчасті
• коробові
• еліптичні
• параболічні

Коробове склепіння - різновид циліндричного зводу; відрізняється від нього тим, що утворює в поперечному перерізі не просту дугу, а трехцентровую або багатоцентрових Коробова криву. Він має великий розпір, зазвичай погашаються металевими зв'язками, і служить для перекриття більш великих за площею приміщень, ніж циліндричний звід.

Циліндричний звід з розпалубками - звід, утворений шляхом перетину під прямим кутом одного зведення з іншими меншого прольоту і меншої висоти, тобто - з утворенням распалубок.

Хрестовий звід - утворюється шляхом перетину двох склепінь циліндричної або Коробової форми однакової висоти під прямим кутом. Застосовувався для перекриття квадратних, а іноді прямокутних в плані приміщень. Він може спиратися на свободностоящие опори по кутах, що дозволяє зосередити в плані тиск тільки на кутових опорах.

Зімкнутий звід - утворюється похилими по заданій кривій продовженнями стін - лотками, які спираються по всьому периметру на стіни і сходяться в горизонтальній шелиге зводу при прямокутному плані або в одній точці при перекритті квадратного в плані приміщення. Є похідним від зводу циліндричного. Передає на стіни вертикальний тиск і розпір по всій довжині. Був відомий в архітектурі Середньої Азії, Риму і готиці, але застосовувався рідко, більш широко поширився в архітектурі Відродження.

• Звід зімкнутий з розпалубками - наявність распалубок по осях лотків змінює конструктивну систему зводу: зусилля передаються на кути.

Дзеркальний звід - відрізняється від зімкнутого тим, що його верхня частина являє собою плоску горизонтальну плиту-плафон. Зазвичай вона відділяється від паддуг чіткої рамою і часто використовується для живопису. Подібний звід часто застосовується в декоративних цілях, в той час як саме приміщення насправді може бути перекрито балочной або кроквяної конструкцією, до якої підвішується помилковий звід. Набув найбільшого поширення в епоху Відродження.

Вітрильний звід - вспарушенного звід на чотирьох опорах. Утворюється відсіканням пертікальнимі площинами частин сферичної поверхні купола. Умовно розчленований на дві зони: нижню - несучу, і верхню - несомую пологу частину сфери, звану СКУФ. Іноді скуфії надавали полуциркульную форму.

Хрещатий звід - зімкнутий звід, прорізаний двома пересічними навхрест склепіннями іншої форми, на перетині яких стоїть світловий барабан.

Купольний звід - являє собою півкуля, зазвичай спирається на циліндричний в плані барабан або на напівкруглі в плані стіни апсид. В останньому випадку називається напівкупольним склепінням або конхою.

Купол на вітрилах - утворюється відсіканням вертикальними площинами частин сферичної поверхні купола.

Хрестово-купольний звід - купол, поставлений на крестовое перекриття.

Ступінчастий звід - тип зводу, що застосовувався для перекриття невеликих бесстолпних церков за допомогою системи поперечних арок, розташованих ступенями, на які спираються ступінчасті арочки, розташовані в поздовжньому напрямку, утворюючи в центрі відкритий квадрат, завершений світловим барабаном.

додатково

Купол на вітрилах, виконаних в конструкції стільникового зведення - у вигляді бджолиних сот, ісламська архітектура Іспанії

см. також List of architectural vaults

• Помилковий звід - найдавніший вид зводу. Утворюється поступовим напуском усередину горизонтальних рядів кладки. Не дає горизонтального розпору.
• Бондарним звід, звід двоякою кривизни - поверхню зводу утворюється рухом плоскої кривої, що утворює по кривій направляючої.
• Клинчатого звід - викладався з каменів клиноподібної форми або мав клиноподібні шви між каменями.
• Напівкупольним звід - відтята горизонтальною і вертикальною плоскос частина сфери.
• Сітчастий звід - схожий на хрестовий, але не має діагональних ребер. На їх місці розташовані 4 сферичних вітрила. Може мати діагональний ребро, але воно не проходить через шелига, а впирається в кільце.
• Складчастий звід, пористий - не має самостійного нервюрного каркаса, в даному зводі міцний каркас утворюється гострими ребрами складок.
• Стільниковий звід - різновид складчастого склепіння, з замкнутими перегородженими складками у вигляді ромбічних гранованих западин. Характерний для арабської архітектури.
• Стрілчасті склепіння - різновид циліндричного зводу, в основі якого лежить не напівциркульна арка, а Стрільче. Такий звід є дві дуги окружності, пересічні в щелиге - хребті зводу.

Готичні склепіння

Віяловий звід, Англія.

• Віяловий звід - утворюється нервюрами, що виходять із одного кута, що мають однакову кривизну, складовими рівні між собою кути і утворюють воронкоподібну поверхню. Типовий для англійської готики.
• Зірчастий звід - форма хрестового готичного склепіння. Має допоміжні ребра - тьерсерони і ліерни. У каркасі чітко виділяються основні діагональні ребра хрестового зводу.
• Звід хрестовий готичний - хрестовий звід, що представляє собою каркасну конструкцію у вигляді сітки нервюр, на які спираються распалубки, що дозволяє зосередити тиск тільки на кутових опорах. Основна ознака готичного - чітко виражені профільовані діагональні ребра, що становлять основний робочий каркас, що сприймає основні навантаження. Розпалубки викладалися як самостійні малі склепіння, що спиралися на діагональні ребра.
• Нервюрний звід - звід на каркасі з нервюр, що сприймають і передають навантаження зводу на його опори.

Склепіння Стародавньої Русі

У більшості випадків кам'яні споруди на Русі перекривалися склепіннями, які були різноманітні і надзвичайно складні. У домонгольської Русі вони, як правило, були складені з плінфи. Склепіння викладалися по опалубці, яка спиралася на кружала і торцеві стіни. Після затвердіння розчину кружала віддалялися, і опалубка знімалася.

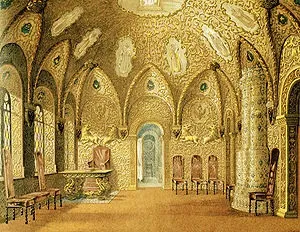

Теремно палац в Кремлі. Тип склепінь - зімкнутий на распалубках

Схеми основних типів склепінь, що зустрічаються в українському архітектурі XI- початку XVIII ст .:

1 - коробове; 2 - четверт'ціліндріческій; 3 - купольний; 4 - купольний на вітрилах без барабана; 5 - купольний на барабані; 6 - конха; 7 - двосхилий; 8 - хрестовий; 9 - шатровий; 10-12 - східчасто-арочний; 13 - вспарушенного хрестовий; 14, 15 - зімкнутий на распалубках, що сходяться до кута; 16, 17 - склепінчасте перекриття Одностолпная палати на распалубках, що сходяться до кута;

18 - зімкнутий на распалубках, відступаючих від кута; 19 - зімкнутий з вільним розташуванням распалубок; 20 - зімкнутий на гранований підставі; 21 - вітрильний; 22 - купол на тромпах; 23 - хрещатий з горизонтальним і шелига распалубок; 24 - хрещатий з похилими щелигамі распалубок; 25 - хрещатий зі східчастими розпалубками; 26 - зімкнутий без распалубок; 27, 28 - полулоткозий і лоткові; 29 - склепінчасте перекриття Одностолпная палати без распалубок; 30 - лоткові на распалубках; 31, 32 - варіанти світлового пятиглавия бесстолпного храму
