Зварювальні випрямлячі типи, застосування, принцип роботи

Так як джерелом струму для зварювальних інверторів є змінний струм, то для перетворення змінного струму в постійний або високочастотний служать різні випрямлячі, які відрізняють по потужності і різного вольтажу.

Робота дугового електричного зварювання з баласного реостата або инверторного перетворювача практично неможлива без використання випрямлячів.

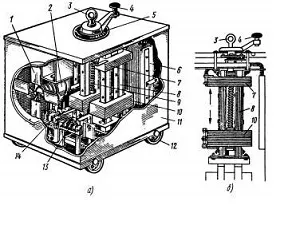

Пристрій зварювального випрямляча

Найтиповіший випрямляч складається з трьох основних компонентів:

силовий трансформатор, який призначається для прийому "пікового навантаження" і передачі її до випрямляти трансформатору.

При цьому відбувається ПН-перехід, тобто первинне перетворення змінного струму в імпульсний струм, тобто силовий трансформатор спочатку трансформує енергію електричної мережі в енергію, яка необхідна для виникнення дуги між електродом і зварними кромками вироби;

випрямляє трансформатор, які перетворює імпульсний струм в струм постійної дії напругою 220 В.

Робота трансформатора заснована на проходження струмом послідовних резистентних ділянок, в протягом яких зростає сила струму, але падає напруга по закону Ома;

регулююча, пускова і пропускає електрична арматура, кабелю.

Регулятори дозволяють виставляти характеристики струму і напруги, режими роботи зварювального інвертора (зварювання, різання).

Чому в промисловості використовуються частіше сплави алюмінію, ніж інших металів? Дізнайтеся все про зварювання алюмінію різними видами зварювальних апаратів.

У чому роль трансформаторів для зварювання і чому вони незамінні для ручного дугового і деяких видів промислової зварювання. Детальніше тут.

Типи зварювальних випрямлячів

Як правило, випрямлячі відрізняють за типом і конструктивними особливостями силової частини (трансформатора).

У загальній номенклатурі виробів виділяють наступні:

сила струму регулюється трансформатором;
оснащені насичує дроселем;
тиристорні або випрямляч зварювальний багатопостовий;
транзисторні на напівпровідниках;
інверторні або випрямляч зварювальний інверторний, принцип дії якого заснований на частотному поишеніі струмового нагрзукі по інекцій.

Читайте також: Вибір зварювального столу

Так само в залежності від механізації зварювального апарату виділяють різні випрямлячі по їх вольт-амперних даними:

1. Автоматична і напівавтоматична зварка:

виткове регулювання напруги. Тобто випрямляч оснащений виткового реостатом для зміни характеристик вольтажа і сили струму;
магнітне регулювання. Силовий потік струму регулюється магнітними полями, які можуть бути, як полями збудження, так і полями резистентності сили струму;
фазова регулювання, коли крім кабелю живлення прокладається силовий "нульовий" кабель для перерозподілу навантаження, яка йде на "масу";
імпульсна регулювання за допомогою осцилографа;

2. Випрямлячі для ручного дугового зварювання:

підвищення опору за рахунок ведення магнітного шунта або за рахунок збільшення металоконструкції випрямляє трансформатора;
зворотний зв'язок по току, тобто підвищення різниці потенціалів і повернення електричного заряду до джерела. Це суттєво послаблює силу струму і напругу, що дає передумови до випрямлення струму.

3. Зварювальні випрямлячі, оснащені насичує дроселем:

Дросель насичення являє собою сталевий електрод, навколо якого концентричними колами намотана токопроводящая дріт.

При виникненні сильного магнітного поля в котушці дроселя виникає струм збудження, який циркулює по центральному сердечника-електроду.

Цей сердечник в свою чергу є конденсатором, який здатний збільшувати і зберігати електричний заряд, після чого заряд передається на випрямляючий трансформатор.

Принцип роботи зварювального випрямляча

Технологічно дросель займає місце між приймаючим і випрямляючим трансформатором в електричній схемі всього випрямляча.

Варто відзначить, що найкращою схемою є трифазна схема "зірка-зірка" (зварювальний випрямляч трифазний), коли три опори з'єднуються в замкнутий контур паралельно, а "нульовий" провід відходить від точки з'єднання.

Читайте також: 4 види зварювання напівавтоматом без газу

У потужних випрямлячах, які використовуються в автоматичному зварюванні використовується схема "трикутник-трикутник". Дубльована трикутна схема являє собою систему опорів в замкнутому контурі, яка з'єднується послідовно, а нульовий провід відходить на клеми від будь-якого з опорів.

Крім того вся система випрямляча повинна бути оснащена стабілізаторами струму і запобіжним автоматом:

стабілізатори струму служать для стабілізації і гасіння моментальних стрибків струму, які можуть привести до поломки випрямляча і трансформаторів.

Наприклад, електрод залипнув на поверхню зварювання, утворився замкнутий контур і струми пішли назад на трансформатор.

Цей момент стабілізатор забирає на себе 90% надлишкового струму, перетворюючи його в теплову енергію;

запобіжний автомат, що складається з легкоплавких пробок-запобіжників, служить для того, щоб в критичні моменти підвищення напруги розімкнути замкнуту ланцюг.

Якщо трапилося замикання, то запобіжник нагрівається, і при оплавленні порушується його форма, ланцюг розмикається.

Зварювальні випрямлячі - вид електричних агрегатів, без яких в принципі неможлива робота зварюванням і проведення зварних робіт.

Випрямлячі відрізняє надійність і повне виконання своїх завдань з перетворення електричної енергії.

Хочете надійний і швидкий метод з'єднання металевих виробів, але у вас немає можливості зробити звичайну шовную зварювання. Є рішення - використовуйте точкову контактну зварювання.

Вам потрібен простий і компактний апарат для роботи по дому? Тоді вам слід вибрати інвертор. Дізнаєтеся тут всі подробиці.
