Зв’язки в металевому каркасі будівлі
Металевий каркас складається з багатьох елементів, що несуть (ферма, рама, колони, балки, ригелі), які необхідно «пов'язувати» один з одним для збереження стійкості стиснутих елементів, жорсткості і геометричної незмінюваності конструкції всієї будівлі. Для з'єднання конструктивних елементів каркаса служать металеві зв'язку. Вони сприймають основні поздовжні і поперечні навантаження і передають їх на фундамент. Металеві зв'язку також рівномірно розподіляють навантаження між фермами і рамами каркаса для збереження загальної стійкості. Важливим їх призначенням є протидія горизонтальних навантажень, тобто вітрових навантажень.
Саратовський резервуарний завод виробляє зв'язку з гарячекатаних сортових куточків, гнутих куточків, гнутих профільних труб, гарячекатаних профільних труб, круглих труб, гарячекатані і гнутих швелерів і двутавр. Загальна маса використовуваного металу повинна складати приблизно 10% від загальної маси металоконструкції будівлі.
Основними елементами, які з'єднують зв'язку, є ферми і колони.
Металеві зв'язку колон
Зв'язки колон забезпечують поперечну стійкість металевої конструкції будівлі і його просторову незмінюваність. Зв'язки колон і стійок є вертикальними металевими конструкціями і конструктивно представляють собою розпірки або диски, які формують систему поздовжніх рам. Призначення жорстких дисків - кріплення колон до фундаменту будівлі. Розпірки з'єднують колони в горизонтальній площині. Розпірки представляють собою поздовжні балкові елементи, наприклад, міжповерхові перекриття, підкранові балки.
Усередині зв'язків колон розрізняють зв'язку верхнього ярусу і зв'язку нижнього ярусу колон. Зв'язки верхнього ярусу розташовують вище підкранових балок, зв'язку нижнього ярусу, відповідно, нижче балок. Основними функціональними призначеннями навантажень двох ярусів є здатність передачі вітрової навантаження на торець будівлі з верхнього ярусу через поперечні зв'язку нижнього ярусу на підкранові балки. Верхні і нижні зв'язку також сприяють утриманню конструкції від перекидання в процесі монтажу. Зв'язки нижнього ярусу до того ж передають навантаження від поздовжнього гальмування кранів на підкранові балки, що забезпечує стійкість підкранової частини колон. В основному в процесі зведення металоконструкцій будівлі використовуються зв'язку нижніх ярусів.
Схема вертикальних зв'язків між колонами
Металеві зв'язку ферм
Для додання просторової жорсткості конструкції будівлі або споруди металеві ферми також з'єднуються зв'язками. Зв'язок ферм є просторовий блок з прикріпленими до нього суміжними кроквяними фермами. Суміжні ферми по верхніх і нижніх поясах з'єднані горизонтальними зв'язками ферм. а по стійках решітки - вертикальними зв'язками ферм.

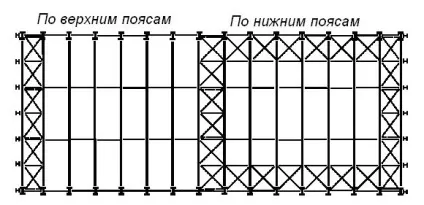

Горизонтальні зв'язки ферм по нижнім і верхнім поясам
Горизонтальні зв'язки ферм бувають також поздовжніми і поперечними.
Нижні пояси ферм з'єднуються поперечними і поздовжніми горизонтальними зв'язками: перші фіксують вертикальні зв'язку і розтяжки, за рахунок чого зменшується рівень вібрації поясів ферм; другі служать опорами верхніх кінців стійок поздовжнього фахверка і рівномірно розподіляють навантаження на сусідні рами.
Верхні пояси ферм з'єднуються горизонтальними поперечними зв'язками у вигляді розпірок або прогонів для збереження запроектованого положення ферм. Поперечні зв'язки об'єднують верхні пояси ферми в єдину систему і стають «замикає гранню». Розпірки якраз запобігають зміщення ферм, а поперечні горизонтальні ферми / зв'язку запобігають від зсуву розпірки.
Вертикальні зв'язку ферм необхідні в процесі зведення будівлі або споруди. Їх якраз і називають найчастіше монтажними зв'язками. Вертикальні зв'язки сприяють збереженню стійкості ферм через зсув їх центру ваги вище опор. Разом з проміжними фермами вони утворюють просторово-жорсткий блок з торців будівлі. Конструктивно вертикальні зв'язку ферм є диски, що складаються з розпірок і ферм, які розташовуються між стійками стропильних ферм по всій довжині будівлі.
Вертикальні зв'язку колон і ферм
Конструкції металевих зв'язків сталевого каркаса
По конструкції металеві зв'язку також бувають:
перехресні зв'язку, коли елементи зв'язків перетинаються і з'єднуються між собою посередині
кутові зв'язку, які розташовуються кількома частинами в ряд; застосовуються в основному для будівництва малопролетних каркасів
портальні зв'язку для каркасів П-образного виду (з прорізами) мають велику площу поверхні
Основним типом з'єднання металевих зв'язків - це болтове, так як такий вид кріплення максимально ефективний, надійний і зручний в процесі монтажу.
Фахівці Сумиского резервуарного заводу спроектують і виготовлять металеві зв'язку з будь-якого профілю відповідно до механічними вимогами до фізико-хімічними властивостями матеріалу в залежності від техніко-експлуатаційних умов.
Надійність, стійкість і жорсткість металевого каркаса Вашої будівлі або споруди в багато залежить від якісного виготовлення металевих зв'язків.
