3.82.Передачі з зачепленням Новікова складаються з двох циліндричних косозубих коліс (рис. 3.57, а) або конічних коліс (рис. 3.57, б) з гвинто-вимі зубами і служать для передачі моменту між валами з паралель-ними або пересічними осями. Особливість зачеплення Новікова полягає в тому, що в цьому зачепленні початковий лінійний контакт (рис. 3.57, в) замінений точковим, який перетворюється під навантаженням в контакт к.с. хорошим приляганням (рис. 3.57, г). Найпростішими профілями зубів, забезпе-чувати такий контакт, є профілі, окреслені по дузі окруж-ності або близькою до неї кривої.

в) А - майданчик контакту

Мал. 3.57. Передача з зачепленням М. Л. Новикова

Зазвичай профіль зубів шестерні робиться опуклим, а профіль зубів коліс увігнутим або навпаки (рис. 3.58, а, б), але можуть бути передачі і з профілем зубів шестерні і колеса, показаним на рис. 3.58, в. Така конструкція зубів збільшує навантажувальну здатність даної передачі в порівнянні з евольвентної передач

a) Відомі колеса б) в)

Мал. 3.58. Профілі зубів в передачах з зачепленням М. Л. Новикова

при рівних умовах. У зачепленні Новикова контакт зубів теоретично здійснюється в точці, в евольвентного зачеплення зіткнення зубів відбувається по лінії. Однак при однакових габаритних розмірах передачі зіткнення зубів в зачепленні Новікова значно краще, ніж зіткнення в евольвентного зачеплення.

Які профілі зубів мають поширене застосування в машино-будові? Основне конструктивне відміну зуба Новикова від відомих.

3.83.Достоінства і недоліки передач з зачепленням Новікова. Висок-кая здатність навантаження є основною перевагою передач з зачепленням Новікова. При твердості робочих поверхонь до НВ 350 можна приймати допустиме навантаження приблизно в 2,5 рази більше до-пускаємо навантаження для евольвентних прямозубих передач тих же основ-них розмірів, виконаних з тих же матеріалів, з тієї ж термічною обробкою (порівняння допускаються навантажень вироблено при коеффіці-енте навантаження К = 1).

Завдяки більшій здатності навантаження передачі з зачепленням Новікова більш компактні, мають майже в 2 рази менші габарити в порівнянні з передачами з евольвентним зачепленням при однаковій пе-редавать потужності.

Передачі з зачепленням Новікова допускають більше передавальне число, а внаслідок добре утримує масляної плівки між со-торкатися зубами зменшується зношування зубів, підвищується ККД передачі.

Втрати на тертя в зачепленні Новікова приблизно в 2 рази менше, ніж втрати в евольвентного зачеплення. Шум під час їх роботи значи-тельно нижче.

• велика (ніж в евольвентних зацеплениях) чутливість до изме-рівняно міжосьової відстані;

• зі збільшенням навантаження в зачепленні зростає осьова складаю-щая, що, в свою чергу, ускладнює конструкцію застосовуваних підшипникових вузлів;

• при погіршенні контакту (наприклад, в разі перекосу валів і изме-нения міжосьової відстані) все навантаження, що діє на зуби, може зосередитися на невеликій ділянці довжини зубів, в ре-док чого зуби можуть виявитися сильно перевантаженими;

• необхідність мати дві спеціальні фрези для нарізування зубів (для шестерні і колеса).

Перерахуйте недоліки і основні переваги зубчастих передач з за-цепленіе Новикова і запишіть в конспект.

3.84.Стандартние вихідні контури для циліндричної зубчастої пере-дачі з зачепленням Новікова для опуклих (шестерня) і увігнутих (колесо) зубів (рис. 3.59, а).

Основні геометричні розміри цих передач (рис. 3.59, б) визна-ляють в залежності від значення нормального модуля тп (табл. 3.16 і 3.17).

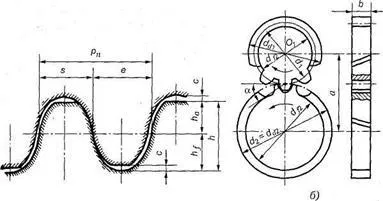

Мал. 3.59. Косозубая передача з зачепленням М. Л. Новикова

Таблиця 3.16.Стандартние значення модулів для передачі з зачепленням Новікова
