Повітряний змій

Див. Також главуВоздушний змейв книзі
Гурток «Умілі руки»

Піонери молодшого віку охоче запускають повітряних зміїв, але не завжди вміють правильно зробити зробити їх. Цьому ж слід навчити в гуртку.

Плоскі повітряні змії роблять різної форми і різних розмірів. Добре літають, наприклад, змії розміром 40 × 60 сантиметрів.

Для каркаса змія ножем вистрагівают соснові рейки (дранки) шириною 8-10 міліметрів і товщиною близько 2 міліметрів. Для змія зазначених розмірів потрібні рейки: дві довжиною близько 75 сантиметрів і дві 40 сантиметрів. Довгі рейки складають по діагоналях хрест-навхрест і в центрі пов'язують нитками. Короткі рейки прив'язують до верхніх і нижніх кінців довгих рейок. Для полегшення змія інших рейок можна не робити, а замість них з трьох сторін каркаса натягнути нитки, прив'язані до кінців рейок. Щоб нитки краще трималися, на кінцях рейок роблять зарубки, а місця з'єднання змазують клеєм.

Мал. 141. Плоский повітряний змій з тріскачкою.

Пов'язані рейки змащують з одного боку клеєм і накладають на аркуш паперу трохи більшого розміру, ніж каркас, так, щоб по сторонам залишилися вільні смужки шириною приблизно в 1 сантиметр. Ці смужки загинають по ниткам і приклеюють із зворотного боку. Нитки виявляються заклеєними в згинах.

Поки клей сохне, змій укладають між двома листами фанери і притискають яким-небудь вантажем. Потім, для кращої стійкості в польоті, верхню рейку трохи згинають і зв'язують в такому положенні міцною ниткою. На цій нитці можна закріпити тріскачку - подвійний паперовий язичок. Його надягають згином на нитку і склеюють, але не приклеюючи до нитки. Тріскачка повинна вільно гойдатися.

З міцних ниток роблять вуздечку змія. Одну нитку прив'язують кінцями до верхніх кутів каркаса. Виходить петля, вершина якої, відтягнути вниз, повинна доходити до середини змія. Іншу, коротку, нитка одним кінцем прив'язують до перекрещивающимся в центрі рейках, проколів отвори в папері, а іншим кінцем - до середини петлі. Ця нитка повинна бути такої довжини, щоб, відтягнути вгору, вона стосувалася середини верхньої рейки. Вуздечка виходить коса. Тому змій в повітрі тримається похило, що необхідно для польоту.

До вузла вуздечки прив'язують леер - довгу нитку для запуску змія.

До нижніх кутах каркаса прив'язують кінці мотузки, щоб вийшла петля для хвоста. Він являє собою довгу мотузку, прикріплену до середини петлі. Хвіст підбирають такий, щоб змій стійко тримався в повітрі і не опускався від тяжкості вниз. Занадто довгий хвіст робити не слід. Якщо потрібно хвіст погіршити, до кінця його прив'язують грудку паперу.

Запускають змій удвох. Запускаючий з леером в руках йде вперед проти вітру. Його помічник тримає змій в руках вище голови і випускає по сигналу запускає, який, подавши сигнал, біжить. Змій піднімається догори.

Посильно для гуртка побудувати коробчатий повітряний змій, який літає набагато краще плоского: піднімається високо і тримається в повітрі більш стійко.

Коробчаті змії бувають різних конструкцій і розмірів. Описуємо тут одну з найбільш простих конструкцій невеликого коробчатого змія.

Каркас змія збирають з чотирьох вертикальних рейок завдовжки по 80 сантиметрів, чотирьох горизонтальних рейок (розпірок): двох завдовжки по 75 сантиметрів і двох - по 50 сантиметрів. Всі рейки вистрагівают однакового перетину - 8 × 8 міліметрів.

З листів щільного паперу склеюють дві смуги, кожна довжиною 188 сантиметрів і шириною 26 сантиметрів. По краях з усіх чотирьох сторін відгинають невеликі смужки - припуски - шириною в 1 сантиметр. Отже, розміри смуги без припусків виходять 186 × 24 сантиметри.

Кожну смугу по довжині розмічають на чотири рівні частини, по 46,5 сантиметра, і згинають в розмічених місцях. На згинах в пріпуськах вирізують куточки. Потім в згини всіх припусків по довжині смуги вкладають міцні нитки такої довжини, щоб кінці їх виходили в зрізані куточки з обох сторін на 6-8 сантиметрів. Після цього припуски приклеюють до смуги. Якщо папір для змія взята недостатньо щільною, то для міцності посередині смуг також слід укласти нитку, заклеївши її вузькою смужкою паперу.

Вузькі краю кожної смуги обклеюють бічними припущеннями. Виходять дві коробки без дна. Всередину коробок по кутах кладуть довгі рейки і, зробивши в потрібних місцях легкі зарубки, обв'язують вільними кінцями ниток, заклеєних в краї смуг. Коробки розташовуються по кінцях довгих рейок.

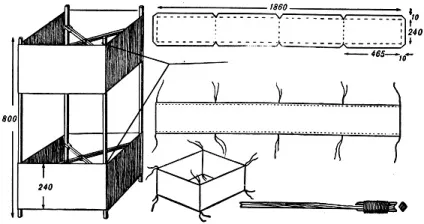

Мал. 142. Коробчатий повітряний змій.

На кінцях розпірок роблять лапки для довгих рейок: нитками і клеєм прикріплюють до двох протилежних ребрах дві тонкі реечки і на торцях вирізують поглиблення по малюнку. У кожну коробку вставляють дві розпірки, наголошуючи їх лапками в довгі рейки. Спершу встановлюють довгі розпірки, потім короткі. У місцях перехрещення обидві розпірки пов'язують ниткою. Розтягнуті розпірками, коробки змія приймають ромбоподібну форму.

Вуздечка змія робиться з тонкого шпагату довжиною в 130 сантиметрів. Один кінець вуздечки прив'язують до однієї з довгих рейок над верхньою коробкою, а інший - до тієї ж рейки над нижньою коробкою. Запускають коробчатий змій на леєрах з тонкого шпагату або дуже міцних суворих ниток. Леєр прив'язують до вуздечці так, щоб довжина верхньої частини її вийшла рівною 55 сантиметрам, нижній - 75 сантиметрам. Хвіст для коробчатого змія не потрібен.

Запускають змій так само, як і плоский, - удвох.

Члени гуртка з інтересом прослухають розповідь керівника про історію повітряного змія. Про те, як близько чотирьох тисяч років тому в Китаї на святах запускали величезні змії у вигляді драконів (звідси і назва «змій»); як київський князь Олег застосував повітряні змії при облозі Царгорода; як конструктор першого в світі літака А. Ф. Можайський піднімався в повітря на великій змії, який літав на прив'язі у трійки коней.

У бесіді керівник також популярно пояснює кружковцам, який вплив чинить опір повітря на політ повітряного змія. Процес утворення підйомної сили буде членам гуртка ще незрозумілий, тому зупинятися на ньому не слід.

Повітряний змій запускають проти вітру. Зустрічний потік повітря тисне на змій, надає йому опір. Вітер відносить змій вперед. Але в той же час у змія виникає підйомна сила. Цьому допомагає та обставина, що вуздечка у змія коса, він тримається в повітрі під кутом, похило. Такий нахил в авіації називають кутом атаки. Під кутом атаки, з невеликим нахилом до зустрічного потоку повітря, встановлюють також крила планерів і літаків.

Якщо вуздечку змія зробити пряму, з ниток однакової довжини, то такий змій, не маючи кута атаки, не підніметься вгору навіть при вітрі.

У безвітряну, тиху погоду змій можна змусити літати, якщо бігти з ним вперед. Рух змія створює зустрічний потік повітря, необхідний для польоту. При запуску змія, щоб змусити його піднятися з землі, що запускає теж біжить вперед. А нагорі змій літає сам, хоча запускає стоїть на місці. Це пояснюється тим, що вгорі потоки повітря завжди сильніше. На поверхні землі повітря може бути спокійним, а вгорі в цей час дме вітер.

Літак не потребує того, щоб дув вітер. Завдяки мотору і повітряному гвинті літак сам пересувається в повітрі. При цьому виходять сильні зустрічні потоки повітря. Вони набігають на крило літака, як вітер набігає на змій.

Модель парашута може служити додатковим наочним посібником для демонстрації опору повітря на уроках природознавства в 4-му класі.

Найпростішу модель парашута складають з квадратного листка паперу, як вказано на малюнку 143. У центрі купола проколюють невеликий отвір для стійкості при спуску. До відігнутим куточках купола прив'язують чотири стропи з ниток, а до кінців їх - легкий вантаж (наприклад, маленький гвоздик і т. Д.).

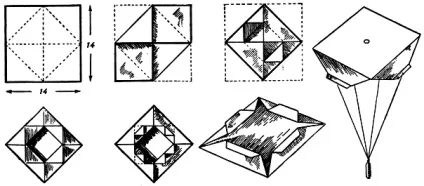

Мал. 143. Модель парашута.

З цигаркового або тонкої паперу можна зробити більш складну і цікаву модель парашута з самопуск.

Аркуш паперу розміром 50 × 50 сантиметрів складають так, як показано на малюнку 144: спочатку під прямим кутом вчетверо, а потім навскоси в 32 шару. Вершину отриманого трикутника обрізають приблизно на 2 міліметри. Відрізають також протилежний гострий кут. Після цього аркуш паперу знову розгортають. Він має круглу форму з отвором в центрі і з зубчастими краями.

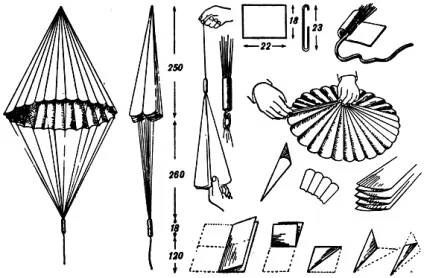

Мал. 144. Модель парашута з самопуск.

Заготівлю для купола складають гармошкою: по згинах укладають ребра по черзі всередину і назовні.

Потім нарізають вісім міцних ниток, довжиною приблизно по 60 сантиметрів кожна. Їх складають разом і посередині прив'язують до дротяного колечка діаметром близько 7 міліметрів.

На аркуші фанери прорізають отвір, в яке протягують колечко. Зі зворотного боку його закріплюють сірником. Купол розкладають на фанері, в отвір його протягують стропи, укладають їх на рівній відстані один від одного в кожен четвертий згин і притискають якимись грузиками. Потім по черзі піднімають кожну стропу, змащують її клеєм і укладають на місце, приклеюючи до купола.

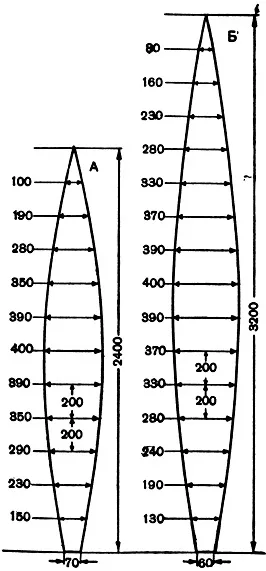

Мал. 145. Повітряна куля:

розмітка шаблонів смуг кулі: А - для кулі діаметром 1,5 метра потрібно 12 смуг; Б - для кулі діаметром 2 метри смуг потрібно 16.

Вільні кінці приклеєних строп пов'язують вузлом. З дроту згинають гачок самопуска і прив'язують до нього гумову нитку або стрічку довжиною близько 12 сантиметрів. Вирізають пластинку м'якої жерсті (а ще краще - розплющують молотком в пластинку шматочок свинцю). На неї укладають з одного боку пов'язані кінці строп, а з іншого - гачок з гумою. Кінець гачка виходить назовні. Все це закріплюють, зігнувши кілька разів смужку жерсті або свинцю і стиснувши її плоскогубцями. Модель готова.

Щоб запустити її, складений купол парашута беруть лівою рукою за вершину, а правою зачіпають гачок самопуска за кільце строп і розтягують гуму приблизно вдвічі. З легким поштовхом випускають вгору купол і зараз же відпускають гуму. Модель злітає вгору, розкриває там купол і починає плавно опускатися.

Моделі парашутах можна зробити різнокольоровими.

Повітряна куля

В 4-му класі піонери дізнаються, що нагріте повітря легше холодного і тому піднімається вгору. Чудовою ілюстрацією цього буде зроблений в гуртку повітряна куля, який хлопці можуть запустити на прогулянці або в піонерському таборі. Опишемо, як робиться куля діаметром 1,5 метра. Він складається з 12 смуг.

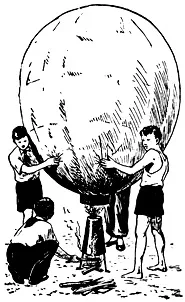

Мал. 147. Наповнення кулі димом.

Спочатку роблять шаблон смуги. З великих листів друкарського паперу склеюють смугу довжиною 240 сантиметрів і шириною 40 або більше сантиметрів. На цій смузі, на відстані в 200 міліметрів один від одного, креслять 13 поперечних ліній такої довжини, як зазначено на малюнку 145 (А): сама нижня - 70 міліметрів, потім 150, 230 міліметрів і т. Д. Кінці їх з'єднують кривими поздовжніми лініями, а по ним вирізують шаблон.

Потім склеюють 12 таких же смуг з цигаркового паперу, складають їх стопкою, зверху накладають шаблон і по ньому обрізають відразу все смуги ножицями. По краях вирізаних смуг відгинають припуск для склеювання шириною приблизно 10 міліметрів.

Цими припусками склеюють спочатку по дві смуги попарно. Виходить шість сегментів кулі, що мають вид човнів. Парні сегменти починають склеювати разом. Перед склеюванням останнього шва куля вивертають, щоб шви опинилися всередині нього.

Нижній отвір кулі обклеюють щільним папером: смугу паперу шириною приблизно 16 сантиметрів складають по довжині навпіл, в згин вкладають краю кулі і приклеюють щільний папір з обох сторін. Верхнє невеликий отвір заклеюють кругом з цигаркового паперу - капелюшком. Куля готовий.

Розводять невелике багаття. Притримуючи з боків оболонку кулі руками, наповнюють її крізь нижній отвір димом і теплим повітрям. Коли куля надуется, його уважно оглядають. Виявлені отвори на швах або випадкові проколи заклеюють шматочками цигаркового паперу.

Для запуску кулі розводять невелике багаття з сухих щепочек або з паперу та прикривають його зігнутою з жерсті трубою або старим відром без дна. До верхнього отвору труби підносять горловину кулі. Її тримають за паперову смугу двоє запускають, а двоє чи троє інших стоячи підтримують оболонку по сторонам. Коли куля заповниться теплим повітрям і почне вириватися з рук, його, по команді, одночасно відпускають.

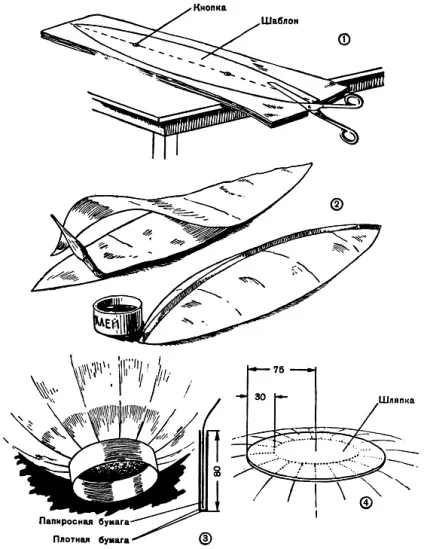

Мал. 146. Повітряна куля:

1 - вирізування смуг кулі; 2 - склеювання оболонки кулі; 3 - обклеювання горловини паперовим кільцем; 4 - наклейка капелюшки.

Куля запускають на відкритій місцевості в тиху, безвітряну погоду, краще під вечір. Він може піднятися на висоту до 200 метрів і літати кілька хвилин. Поступово повітря всередині кулі охолоджується, куля починає повільно опускатися.

Керівник розповідає гуртківцям, що перший в світі політ на повітряній кулі, наповненій теплим повітрям, здійснив в 1731 році в Рязані подьячий Крякутного. Він піднявся на висоту дзвіниці.

Тепер повітряні кулі (аеростати) наповнюють НЕ нагрітим повітрям, який швидко охолоджується, а легким газом - воднем або гелієм. Ці гази легший за повітря.
