Зображення УЗД. Оцінка ультразвукового зображення.
Повторимо ще раз - для того, щоб отримати ці загальноприйняті зображення. ви повинні знати орієнтацію ультразвукового променя. Стандартом є те, що індикатор (мітка на датчику) повинен бути спрямований до правого боку або голові пацієнта. Мітка на екрані повинна знаходитися на його лівій стороні.

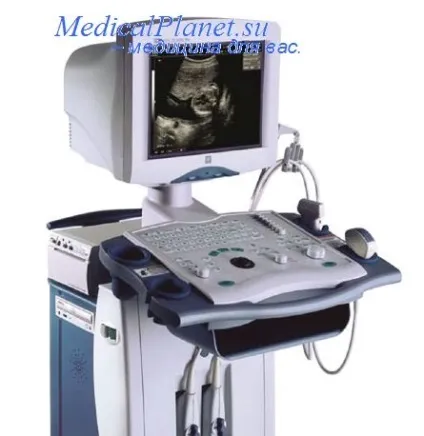

Слід розуміти, що медична діагностика розвивається стрімкими темпами і деякі ультразвукові апарати дозволяють оператору вибирати, де сфокусувати найбільш вузьку частину ультразвукового променя. Під час налаштування фокусної зони (focal zone), ви можете оптимізувати латеральное дозвіл. Фокус зазвичай налаштовується перемикачем або кнопками вгору / вниз на контрольній панелі.
Глибина фокусу зазвичай відображається покажчиком на краю дисплея.
Пересуваючи покажчик на потрібну область, ультразвуковий промінь звужується на зазначеній глибині для поліпшення якості зображення.
Не всі апарати дозволяють виконати це вручну, однак деякі проводять автофокусування в середній частині екрану.
Іншим параметром, який повинен бути налаштований оператором. є глибина (depth). Налаштовуючи глибину зображення, оператор може домогтися того, що вся інформація, що цікавить тканину або область будуть відображені на екрані. Глибина зазвичай налаштовується перемикачем або кнопками вгору / вниз на контрольній панелі. На краю екрану зазвичай знаходиться сантиметрова шкала, яка вказує глибину розташування структур.
Налаштування посилення (gain) дозволяє домогтися оптимальної інтенсивності відбитого луна-сигналу, відображеного на екрані апарату. Іншими словами, збільшуючи посилення, ви збільшуєте яскравість всього ультразвукового поля (тобто всього дисплея). Коли ви зменшуєте посилення, ультразвукове поле темніє. Функція посилення в чомусь схожа з налаштуванням звуку в домашньому стерео - вона підсилює звук, але не покращує його якість. У разі діагностичного ультразвуку вона збільшує яскравість, але не збільшує кількість пікселів в зображенні.
Кнопка вгору / вниз на контрольній панелі дозволяє оператору налаштувати посилення. Функція підсилення не впливає на потужність ультразвукового променя.
Регулятори тимчасової компенсації посилення (time gain compensation, TGC) ультразвукового апарату дозволяють оператору налаштувати посилення на різній глибині. Відлуння-сигнали, що повертаються від глибших структур більш ослаблені просто тому, що їм довелося пройти через велику товщину тканин. Без TGC далеке поле (нижній край екрану, більш глибокі тканини) буде завжди виглядати темнішою, ніж ближнє поле (верхня частина екрану, найближчі до датчика тканини). TGC підвищує посилення ехосигналів, які повертаються від далеких областей. Деякі апарати мають одну кнопку, яка дозволяє налаштувати ближнє поле щодо далекого поля. Інші апарати мають безліч слайдеров, які дозволяють контролювати посилення по всій глибині сканування.
