Зняття вакуумного підсилювача гальм, перевірка і заміна зворотного клапана lada granta

• ключ трещеточний
• Головка на 13 мм
• Викрутка плоска середня
• гумова груша

• герметик
• Зворотний клапан вакуумного підсилювача
• Ущільнювальна втулка зворотного клапана (при необхідності)

Зняття вакуумного підсилювача

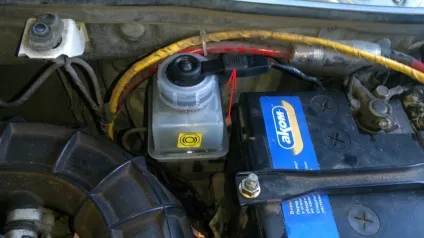

1. Відключіть колодку проводів від датчика рівня рідини.

2. Відверніть дві гайки кріплення головного гальмівного циліндра до вакуумного підсилювача гальм, як описано в цій статті.

Щоб повітря не потрапив в гідропривід гальмівної системи, гальмівні трубки від головного гальмівного циліндра не відключайте.

3. Обережно згинаючи гальмівні трубки, зніміть з шпильок вакуумного підсилювача головний гальмівний циліндр (в зборі з бачком) і відведіть в сторону.

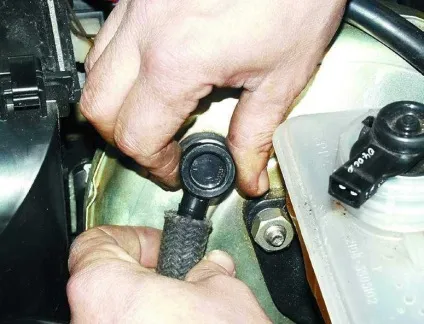

4. Зніміть вакуумний шланг зі штуцера зворотного клапана підсилювача.

5. У салоні автомобіля під панеллю приладів піддягніть викруткою стопорну скобу пальця кріплення штовхача вакуумного підсилювача до тормохной педалі.

6. Зніміть стопорну скобу і вийміть палець кріплення штовхача до педалі.

7. Голівкою на 13 мм відверніть дві гайки кріплення підсилювача до кронштейну педального вузла.

8. Виведіть штовхач підсилювача з отвору щитка передка і витягніть вакуумний підсилювач з моторного відсіку.

9. Встановіть вакуумний підсилювач в зворотній послідовності.

Перед установкою нанесіть герметик на поверхню підсилювача, прилеглу до щитка передка.

Перевірка і заміна зворотного клапана вакуумного підсилювача

Заміну зворотного клапана вакуумного підсилювача або його ущільнювальної втулки проводите без демонтажу підсилювача.

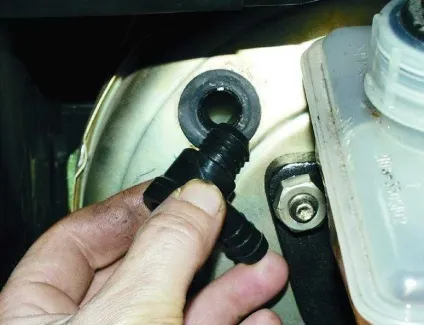

1. Знявши вакуумний шланг зі штуцера клапана, вийміть клапан з отвору підсилювача.

2. Одягніть на штуцер, яким зворотний клапан вставлений в вакуумний підсилювач, гумову грушу і стисніть її. При цьому повітря повинне вийти через зворотний клапан.

3. Відпустіть грушу. Якщо вона залишилася в стислому стані, значить, зворотний клапан справний. В іншому випадку замініть в вакуумному підсилювачі зворотний клапан.

При відсутності груші можна продути зворотний клапан ротом.

4. Вийміть ущільнювальну втулку з отвору вакуумного підсилювача. При наявності на втулці ушкоджень у вигляді розривів і тріщин або при втраті еластичності втулки її необхідно замінити.

При наявності на втулці ушкоджень у вигляді розривів і тріщин або при втраті еластичності втулки її необхідно замінити.
