Зняття і установка панелі (торпедо) калини з обігрівачем

Вирішили зробити шумоізоляцію моторного щита, або ж тюнінг панелі (перетягнути або пофарбувати), тоді уважно вивчіть інструкцію, як зняти і встановити панель Lada Kalina своїми руками.

Залежно від року випуску автомобіля, може бути зняття панелі Калини з обігрівачем і без. У даній статті демонтаж торпедо з пічкою:

Необхідний інструмент: хрестова і плоска викрутки, головка «на 8», висока головка «на 10», картина «на 13».
Від'єднуємо мінусову клему акумулятор-а. Злити рідину, що охолоджує Калини.

1. Знизу автомобіля послабити хомути (головка «на 8») і від'єднати шланги від патрубків радіатора опалювача, що проходять через щиток передка.
2. Відвернути гайку кріплення опалювальних-теля до щитка передка, використовуючи високу головку «на 10».

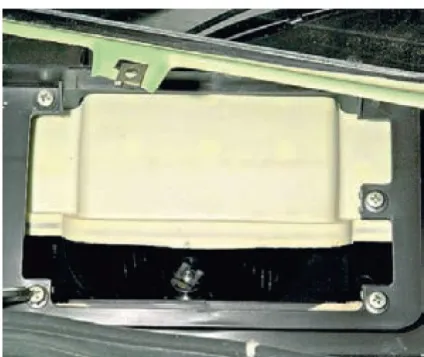

3. Зняти салонний фільтр Калини. Про твернуть 4 самореза кріплення корпусу фільтра за допомогою хрестоподібної викрутки.

Відвернути гайки кріплення рульової колонки Калини і опустити її на підлогу. Зняти центральний тунель.

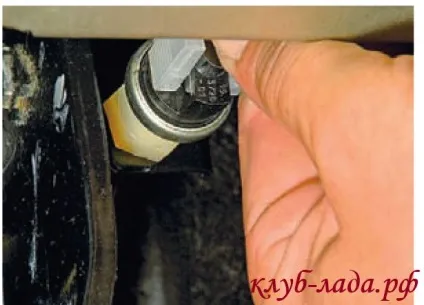

1. Від'єднати наконечники проводів від вимикача сигналів гальмування.

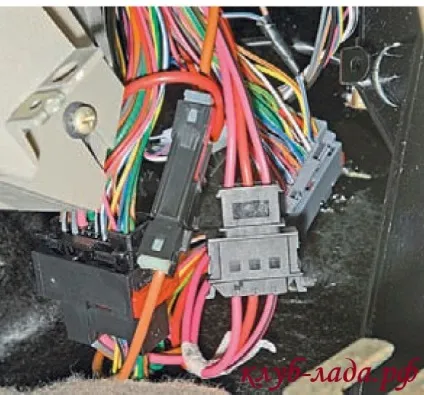

2. Роз'єднати 7 колодок з проводами за блоком запобіжників.

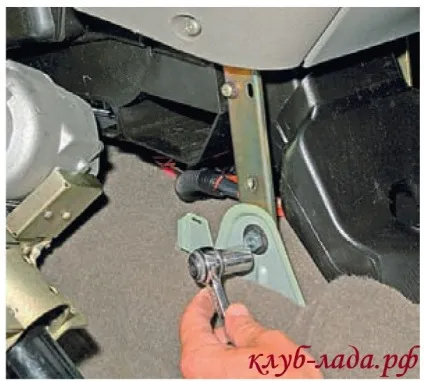

3. Відвернути з обох сторін болти кріплення кронштейнів консолі до тунелю статі, використовуючи головку «на 13».

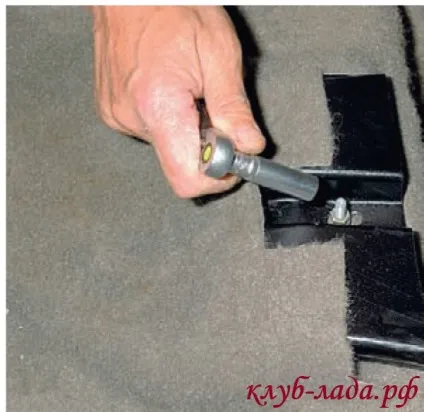

4. Відвернути гайки кріплення повітроводів для задніх пасажирів під передніми сидіннями, використовуючи головку «на 10».

Зняти оббивки стійок, отщелкнув пластикові фіксатори.

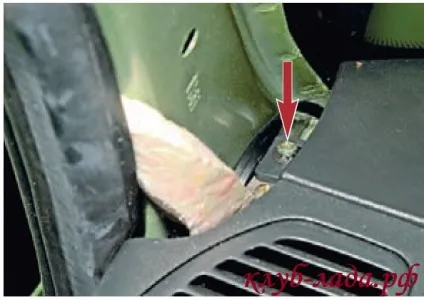

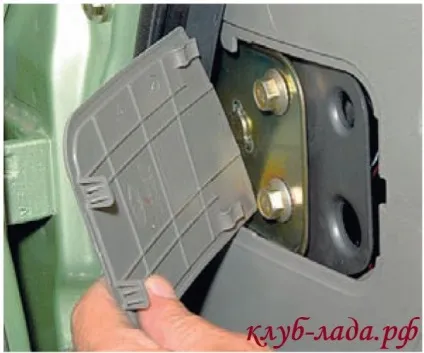

1. Зняти торцеву заглушку з лівого і правого боків панелі приладів використовуючи плоску викрутку. Відвернути по 2 болта кріплення панелі приладів з обох сторін, голівкою «на 13».
2. Відвернути саморізи правого і лівого кріплення переднього облицювання панелі приладів за допомогою хрестоподібної викрутки.

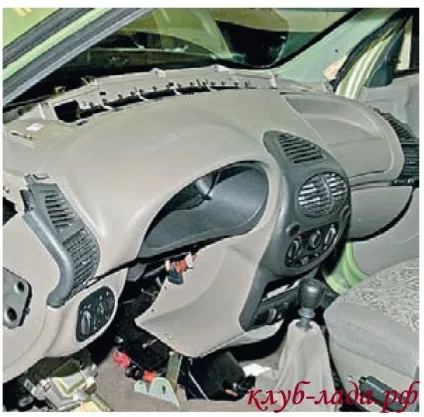

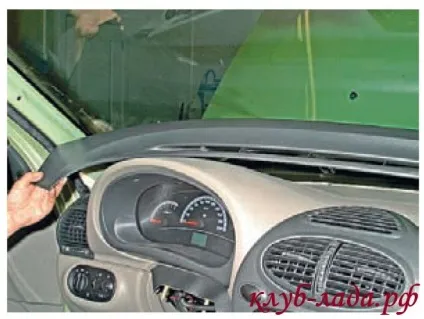

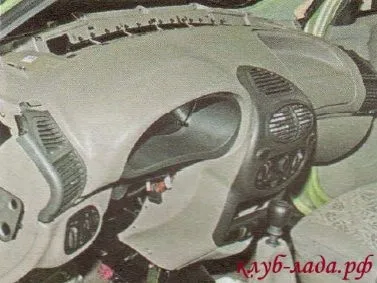

3. Зняти передню облицювання панелі приладів, долаючи опір 7 пружинних утримувачів.
4. Розташування власників облицювання панелі Калини.

1. Відвернути 7 гайок панелі приладів перед вітровим склом, використовуючи головкою «на 10».

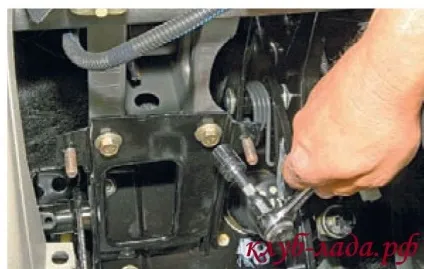

2. Відвернути 2 болта кріплення поперечки панелі приладів до кронштейну педалей за допомогою головки «на 13».

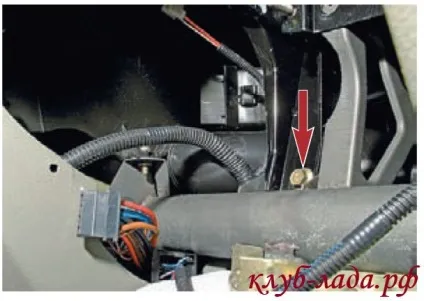

3. Відвернути третій болт кріплення поперечки панелі приладів до кронштейну педалей.

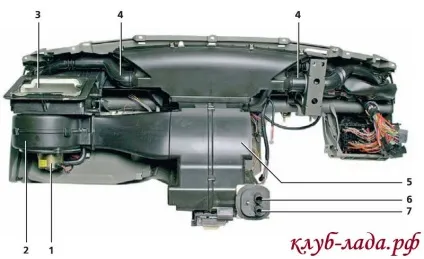

Торпедо Калини (вид ззаду):

1 - електродвигун вентилятора обігрівача; 2 - кожух вентилятора обігрівача; 3 - заслінка рециркуляції повітря; 4 повітроводи; 5 - кожух обігрівача; 6 - підвідний патрубок радіатора опалювача; 7 - відвідний патрубок радіатора опалювача

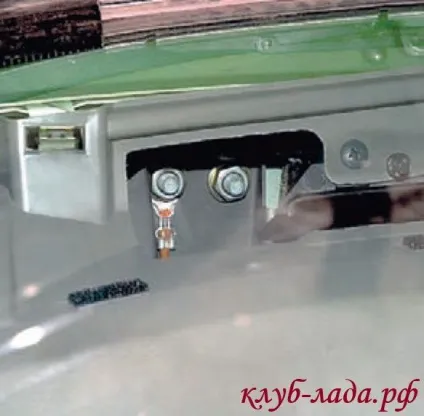

Відвернути 2 гайки (під вітровим склом) кріплення поперечки панелі приладів до кузова, використовуючи головку «на 13».
Зняти наконечник «масового» дроти зі шпильки. Від'єднати колодку проводів від ЕБУ Калини.

Зрушити повітроводи задніх пасажирів до задньої частини автомобіля отсоединяя їх від обігрівача.
Відводимо панель приладів Калини від щитка передка і роз'єднати колодку з проводами за обігрівачем. Зняти торпедо в зборі з обігрівачем з салону.

Установка торпедо проводиться в зворотній послідовності. При установці стежимо, щоб патрубки радіатора грубки увійшли в отвір в щитку передка. Заливаємо охолоджуючу рідину в систему охолодження і доводимо її до норми.
Дивіться також, зняття панелі Калини без обігрівача.
