Змішувальні вузли для теплої підлоги - робимо своїми руками

Підлога з підігрівом давно не є предмет розкоші. Дана система низькотемпературної, з цієї причини вузол - це незамінна частина даної конструкції.

Сутність змішувального вузла для теплої підлоги

Модуль підмішування - це пристрій, який контролює зниження температури теплоносія. Застосовується вона виключно для водного типу конструкцій.

Змішувальний вузол включає в себе регулюючий клапан і циркуляційного насоса. Клапан потрібно для контролю кількості поступаемой гарячої води. Слід так само уточнити, гаряча вода і більш холодна вода змішуються саме в ньому. У той момент, коли температура стає вище встановленої, відмикає клапан і відбувається змішання холодної води з гарячою.

Температура поверхні розташовується я в межах 20-27 ° C (в тому випадку, якщо основне опалення перекладається на радіатори). Якщо система теплої підлоги використовується для обігріву всієї квартири, її верхня межа визначається санітарними нормами: 31 °.

Якщо котельня установка нагріває воду не тільки для горизонтальних поверхонь, то комутація змішувачів необхідна.

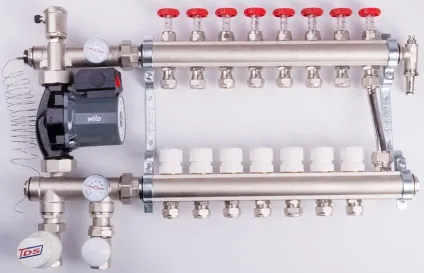

Насосно-змішувальний вузол (НСУ)

НСУ - пристрій, який служить для утворення кругообігу води із заданою температурою

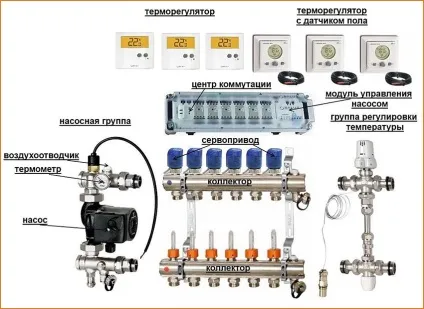

1. Колекторний блок - це готова система, призначена для підключення декількох гілок теплої підлоги до одного СУ. Такий блок об'єднує в собі дає і зворотний колектори. Кожен колекторний блок призначений для певної кількості Вт. тому обов'язково при покупці уточнюйте значення.

2. Насос незамінний для циркуляції води по системі опалення. Гаряча вода змішується з остигнула і змушує рухатися крильчатку насоса. Він змішує два типи води, проштовхуючи їх по системі. Якщо площа опалення мала, то клапан відчиняють, і споживання остигнула води збільшується. У випадку з великою площею потрібно більше петель теплої підлоги, отже, клапан прикривають.

3. У більшості моделей НСУ смеетсявентіль з термостатом. який призначений для контролю стабільної температури. Вентиль є погодозалежним вузлом регуляції. Якщо ваше опалення осібно від вуличної температури, то чітка настройка вентиля не потрібно, з цієї причини можна використовувати 2-х ходовий клапан. В інших випадках вам знадобиться 3-х ходовий. Існують автоматичні вентилі, які можна запрограмувати на зниження температури в певні години часу. Наприклад, в разі, якщо ви їдете на роботу). Автоматичні клапани найбільш виправдані і легкі в експлуатації.

4. регулятори витрати.

• поплавковий тип. Це прозорий стаканчик, на якому зображена шкала значень витрати (зазвичай від 1 до 5 літрів в хвилину). У колбі знаходиться червоний поплавок, який під тиском піднімається на потрібну позначку. Недоліки таких регуляторів: доведеться робити розрахунковий проект, щоб вказати правильні дані, а також колби швидко покриваються нальотом накипу через що значення стають не придатні.
• балансування клапан, забезпечений шкалою (зазвичай від 1 до 10) пропорційно- залежить від довжини труби. Цей прилад інтуїтивно зрозумілий в налаштуванні: під час укладання труби записується довжина кожного контуру, після чого під час налаштування виставляються балансири пропорційно кожної позначці. (Відмітка 10 - це найбільша довжина, 1 - найменша).

5. Змішувальні клапани - пристрої з розвантаженим конусом, який дозволяє застосовувати при високому перепаді тиску з малопотужними приводами. Напрямок потоку робочого середовища зображено на корпусі клапана. для дворічного клапана вхід і вихід: А і В, для трехгодового вихід АВ. Монтаж клапана здійснюється згідно з інструкцією.

• Двохходовий клапан пропускає воду тільки в одному напрямку при зворотній установці клапан не буде коректно працювати або взагалі вийде з ладу.
• Трьохрічної клапан являє собою конструкцію з трьома отворами: два входи, один вихід. Клапан утримує температуру теплоносія на виході, в заданих межах.

Основні схеми вузлів підмішування

Подібні схеми необхідні для того, щоб зібрати вузол підмішування своїми руками.

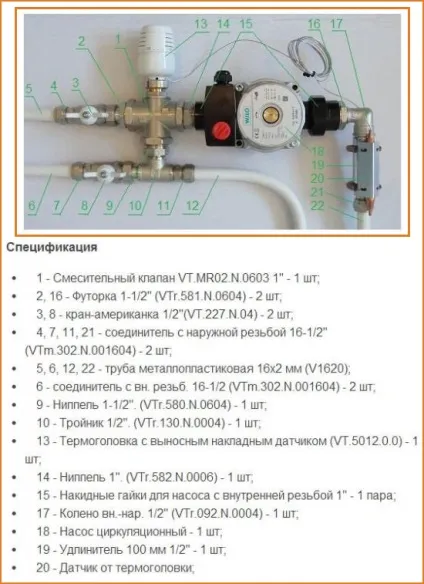

Номінальна S 20-25 метрів в квадраті. Ручне регулювання температури.

6 - з'єднувачі встановлюються при підключенні до радіатори трубах

10 - з'єднання труби від нагрівального котла

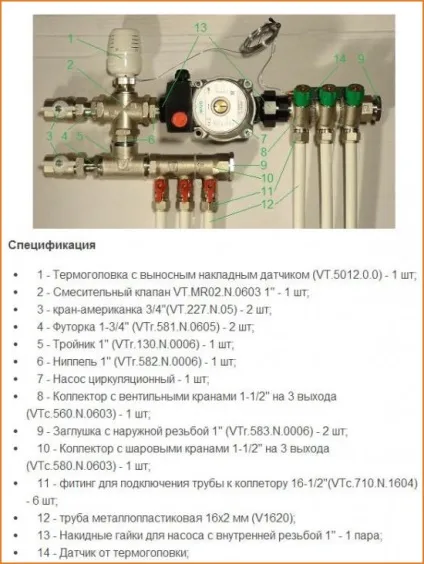

Ті ж умови, але автоматичний тип регулювання

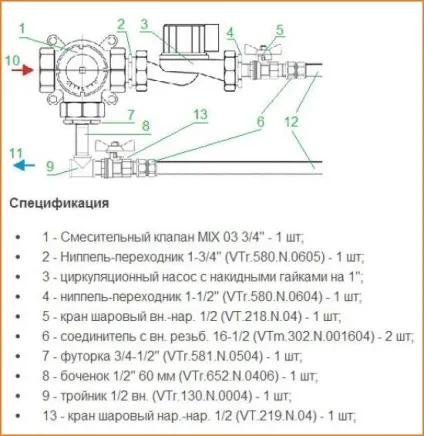

Площа 60 метрів в квадраті. Регулювання автомат.

Яким чином можна своїми руками спорудити змішувальний вузол

• Позначити можливість вільно дотягуватися до вентилів, клемних коробок насосів, електроприводів, регулюючих клапанів.
• Пристрій виведення повітря слід встановити там, де можуть з'явитися повітряні бульбашки
• Чи не випускати з уваги дані температури теплоносія при покупці контурних труб
• Постарайтеся не встановлювати потік рідини на ділянках з мінусовою температурою. Якщо неможливо повністю це виключити, то варто звести до мінімуму.
• Балансувальний вентиль закриється при якщо встановити межі максимального рівня температури
• На елекродеталях пристрої неприпустиме попадання будь-якої рідини
• в першу чергу збирається вузол, а за ним електроприводи регулюючих клапанів. Потім підключений до джерела живлення.

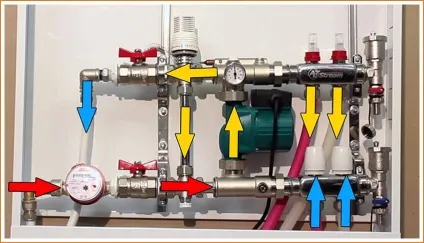

Схема підключення

Головне в технології - монтаж термометрів, вбудованих в падаючий і поворотний клапан. Вони виконують - контроль нагріву води. Запобіжний клапан це терморегулятор. Пам'ятайте, що головна помилка установки - неправильне розташування змішувальних вузлів (задом на перед або догори ногами)

Місце установки, звичайно, можна вибрати так, як вам зручно, але кращі варіанти це - житлове приміщення, спеціальний колекторний бокс, котельня. Але для кращого розподілу тиску, а також вашого особистого зручності, встановлювати по можливості ближче до нагрівача.

тонкощі монтажу

• Будь-змішувальний вузол повинен доходити до підстави теплої підлоги.
• Допускається і ліво і правобічна комутація.
• У кімнатах з S менше 20 квадратних метрів колекторну групу необхідно приєднувати до краю радіатора.
• Обов'язково в кінці установки зробіть пробне включення, щоб встановити пропускну потужність згідно з вашим комфорту.

Вуличні температурні датчики (метеодатчики)

Головна функція погодозалежної контролерів - автоматичне регулювання температури системи опалення на підставі температури навколишнього середовища. Регулярність вимірів може бути вибудувана автоматично (виробником) або вручну.

Середній показник дорівнює 20с. Якщо трапиться перевищення або зниження заданих параметрів контролер переміщує заслін вентиля на 4 ° 30 '. При установці метеодатчиков, ви можете забути про «невпинному» ручному контролі опалення.

Кожен змішувальний вузол має кілька модифікацій і варіантів монтажу. Але пам'ятайте, братися за складання будучи новачком небезпечно для купленої вами техніки. Це може привести до поломки деталей або неправильному складанні, тому рекомендується придбати вже готову систему.
