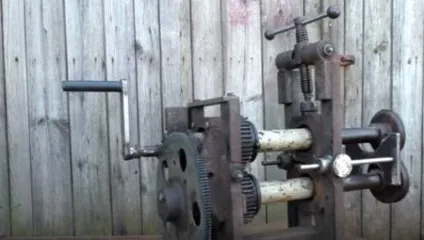

Зіг машина своїми руками - винаходи

При плануванні враховувалося: вісь обертання знаходиться ближче до зубів - але не занадто. Тому що якщо розташувати ближче - чіпляється корпус. Тому розраховане так: ближче до зубів, одночасно на краю корпусу, тому при розкритті нічого нікому не заважає.

Ззаду застосовано зубчасте колесо - зубчаста пара - вона взята готовий з механізму бортировки коліс. Раніше, при Радянському Союзі продавалися набори для легкових машин - бортування, розбортування коліс. Взяв з нього зубчасте зачеплення. Гарне вийшло передавальне відношення - легко обертати.

У механізмі розкриття робочих коліс застосована рульова тяга автомобіля. Зручно - готовий шарнір, тільки приварив, все. Приварити гвинт на шарнірі, щоб уникнути зламу тут.
Ручка теж виконана своїми руками зі старих деталей машини, на кінці взяті кульки від рульових наконечників. Є обмежувач подачі деталі, тобто пускаючи баранці, можна його використовувати. Застосовані деталі з амортизаторів. Маточина мінського мотоцикла. Щоб не точити, часто використовуються деталі мотоциклів.

Робочі ролики зроблені, щоб вони знімалися окремо від маточин. Якщо відкрутити три гвинти, то знімається верхня частина робочого колеса. А маточина залишається завжди прикрученою. Але має рух по шпонке. Є штопор. В результаті в процесі виготовлення нових роликів немає необхідності в дуже товстих заготовках. Маючи неширокі заготовки на цій ЗИГ машині можна виточувати ролики різної конфігурації.

Продовження про ЗИГ машині з 6 хвилини.
