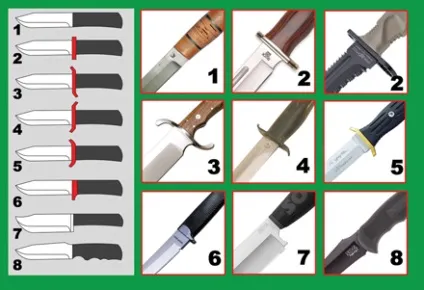

Обмежувач - частина ножа між клинком і рукояттю, яка запобігає зісковзування пальців руки з рукоятки на лезо ножа. Зазвичай роль обмежувача виконують одна (подпальцевой упор) або дві дужки (хрестовина, перехрестя). В останньому випадку ці дужки можуть бути прямими або вигнутими. Форма хрестовини багато в чому визначає використовуваний хват ножа. Найбільш функціонально перехрестя, в якому дужки спрямовані вперед і мають на своїй поверхні рифлення для великого пальця руки. Хрестовина - обов'язкова приналежність бойових ножів.
У деяких моделях ножів можна зустріти і два обмежувача (sub hilt), проте ніякого особливого переваги додавання другого обмежувача не дає.
Роль обмежувача може грати і п'ята клинка (середньоазіатські ножі пчак, деякі види туристичних ножів, кухонні ножі) або глибокий подпальцевой виріз на черевці рукояті близько леза.
В обмежувачі ножів виживання можуть бути виконані невеликі отвори, які дозволяють за допомогою шнура або мотузки перетворити їх в імпровізоване спис або гарпун.
Назва гарда, яке іноді використовується при описі обмежувача, пов'язане з фехтуванням клинковим зброєю, де вона служила для захисту кисті руки від ударів клинка противника і складалася з перехрестя і ефеса.
Фехтування ножами «клинок в клинок» пішло в минуле, але ножі з гардой-ефесом випускаються до цих пір. Найчастіше такий ефес зустрічається на ножах виживання і ножах для підводного плавання, але призначення його інше - він дозволяє утримувати ніж в руці, залишаючи пальці вільними.
Ножі з ефесом у вигляді кастета, провідні свою історію від траншейних ножів Першої світової війни, в даний час зустрічаються рідко і в багатьох країнах є нелегальними.

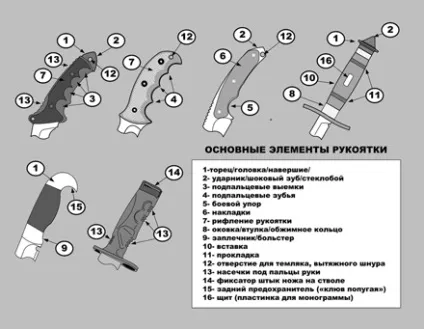

У конструкції рукояті виділяють наступні основні частини: чорний (частина рукоятки, безпосередньо охоплювана рукою), спинка (верхня частина рукоятки), черевце (нижня частина), щічки - бічні частини, головка рукоятки (найдальша частина від клинка).
У ножах для метання роль рукояті виконує хвостовик клинка.
Рукоятка як така відсутня в невеликих пластинчастих ножах прихованого носіння. Часто розмір і форма таких ножів відповідають пластикової кредитної картки (card knives).
Крім основних елементів в конструкції рукояті можуть бути додаткові, які забезпечують зручність користування ножем.
У більшості нескладних ножів рукоять знаходиться на одній лінії з клинком. У деяких моделях вона може бути розташована і під кутом до клинку, перпендикулярно або паралельно йому.
Рукоятка, розташована перпендикулярно клинку - характерна особливість точкових ножів і кинджалів (push-dagger), що ведуть своє походження від зброї карткових шулерів Дикого Заходу. Оскільки нанесення ударів таким ножем не вимагає особливої ​​підготовки, таке розташування рукоятки часто використовується в ножах персональної самооборони.
Останнім часом з'явилися тактичні та бойові ножі зі зміщенням рукоятки нижче лінії клинка, що збільшує його ріжучі здатності, погіршуючи колючі.
Корінне населення Чукотки і Аляски здавна використовує в побуті ножі з рукояткою, розташованою паралельно клинку. Такі ножі можуть успішно використовуватися і на сучасній кухні, але для цього потрібно обробна дошка з круглим поглибленням посередині.

Для канадських мисливських ножів характерна рукоятка, зміщена вище лінії клинка. Такі ножі дуже зручні для виконання більшості робіт в побуті і польових умовах.

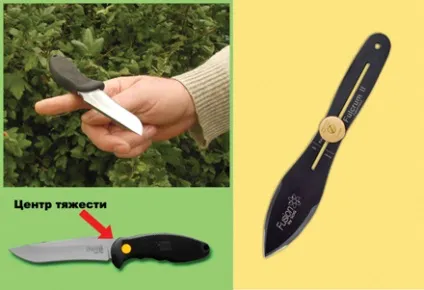

Однією з важливих характеристик ножа є його балансування, т. е. місце розташування центру тяжіння ножа (Ц. Т.). Найбільш функціональним вважається розташування Ц. Т. між клинком і рукояттю. Зсув? Ц. Т. до вістря збільшує рубають властивості ножа і полегшує його метання (ножі виживання, ножі-мачете, метальні ножі), а зсув до середини рукояті - полегшує маневрування ножем. Визначити балансування ножа досить просто - треба лише знайти положення на витягнутому вказівному пальці, при якому ніж буде зберігати рівновагу в горизонтальному положенні.
Деякі метальні ножі мають спеціальний вантаж, що дозволяє регулювати балансування ножа.
Рукоять може закріплюватися на хвостовику ножа різними способами. Найбільш простий з них - всадним кріплення рукояті. Це неразборная конструкція, в якій хвостовик коротше і вже рукояті (push tang). Оскільки хвостовик прихований в тілі рукояті, зовні не можна визначити його форму і розміри і, отже, міцність всієї конструкції. При вузькому і короткому хвостовике при виконанні ножем важких робіт клинок може зламатися.
При гвинтовому і клепання з'єднанні вузький хвостовик проходить всередині рукояті уздовж всієї її довжини (hidden tang).

Сучасні синтетичні матеріали дозволяють за допомогою лиття під тиском формувати рукоятки прямо на хвостовику на останньому етапі виробництва ножа.
При накладної конструкції довжина хвостовика дещо більше довжини рукояті (full tang), а його ширина дорівнює або трохи ширше бічних пластинок - щічок рукоятки. Кріплення щічок (scales або slab) до хвостовика виконуватися за допомогою заклепок, гвинтів або порожнистих трубок.
Найбільш практична і довговічна конструкція ножа з нарізним сполученням, литими ручками або накладної конструкції. Гвинтове з'єднання дозволяє ліквідувати люфт накладок рукояті, який може з'явитися з часом, або взагалі замінити рукоять або щічки при їх пошкодженні.
Набірна рукоять формується зі шматочків різних матеріалів (зазвичай різнобарвна пластмаса, береста або шкіра).
Різновидом складальної рукояті є складова рукоятка, що складається з декількох частин, як правило, деревини різних порід, між якими є металеві або пластмасові прокладки. У функціональному плані такі рукояті не мають ніяких переваг, але зате дуже естетичні.
Традиційними матеріалами для виготовлення ножів є дерево і кістку.

Всі ці матеріали мають відмінну водостійкістю, стійкістю до дії різних хімічних речовин. Рукояті з цих матеріалів можна надати найрізноманітнішу форму і текстуру.
Для підвищення надійності утримання ножа в руці рукоятка зазвичай має звуження поблизу обмежувача і навершя, рифлення на спинці і черевці, спеціальну шорстку структуру щічок, подпальцевие вирізи і виїмки. При цьому слід мати на увазі, що подпальцевие вирізи повинні відповідати розміру кисті власника, в іншому випадку працювати ножем буде дуже незручно. Крім цього несиметрична форма такої рукояті обмежує кількість використовуваних хватів ножа.
Останнім часом на держаках ножів з'явилися «кільця» для пальців руки, які були запозичені у конструкції малайських ножів керамбит. Вони можуть розташовуватися в передній частині рукоятки або на її торці. Ніж з такою ручкою практично неможливо вибити з руки, і крім цього з'являється можливість нанесення рукояткою «кастетних» ударів.
Торець рукоятки нескладних ножів часто має отвір для кріплення темляка або витяжного шнура. Наявність темляка (мотузкова або ремінна петля) в ножах з рукояткою без обмежувача захистить пальці руки від зісковзування на лезо клинка. Крім цього темляк дозволяє вивільнити пальці руки для виконання будь-якої роботи, не випускаючи ніж з руки.
Витяжної ремінець найчастіше використовується в парі з пластиковими або шкіряними піхвами без застібок і забезпечує швидке вилучення ножа з них.
У туристичних ножах і ножах виживання рукоятка може бути порожнистої. У туристичних ножах в цю порожнину вкладається невеликий Мусатов для підточки ножа в польових умовах.

У ножах виживання в цій порожнині зберігається НАЗ (ношений аварійних запас) - волосінь, рибальські гачки, сірники та ін. Порожнина в рукоятці закривається герметично кришкою - навершием, в який вставлений невеликий компас. Така рукоять зазвичай має круглу форму. Кругла форма рукояті не надто зручна для роботи ножем, але в разі потреби в неї можна вставити палицю, перетворивши ніж в імпровізоване спис.
Навершя руків'я мисливських і туристичних ножів часто виконується у вигляді голови тварини.
Торцева частина рукоятки може мати специфічний вигин - задній запобіжник, який полегшує витягування ножа, який застряг в щільному матеріалі. Через його форми він отримав назву «дзьоб папуги».
У навершии бойових і тактичних ножів часто розташований спеціальний ударний виступ (шоковий зуб) для нанесення ударів торцем рукоятки або розбивання стекол в аварійних ситуаціях (склобій).

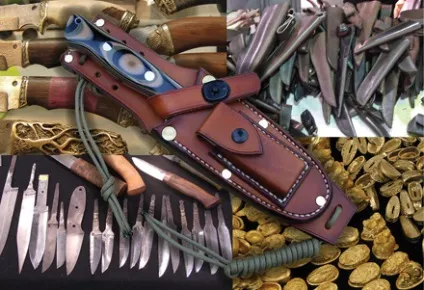

У складних ножах в неробочому стані лезо приховано в рукоятці, що забезпечує безпечне носіння ножа без всяких додаткових пристосувань. Для нескладних ножів, в яких лезо завжди оголено, необхідний спеціальний футляр для клинка - піхви. Піхви - невід'ємна приналежність ножів цього типу. Від них залежить зручність носіння і користування ножем, в тому числі і швидкість вилучення клинка з піхов, від якої у багатьох випадках залежить життя власника ножа.
Конструкція класичних піхов включає «кишеню» для клинка (його відкрита частина називається гирлом), елементи фіксації ножа в піхвах і елементи кріплення на одязі або амуніції.

Шкіряні та синтетичні піхви для запобігання прорізання ниток прошивки часто проклепиваются по лінії шва. З цієї ж причини всередину піхов з синтетичного матеріалу піхов вставляється пластиковий вкладиш, який крім цього забезпечує і жорсткість піхов. Але наявність вкладиша може викликати стукіт ножа при його носінні.
В сучасних нескладних ножах дуже широко використовуються піхви із пластику кайдекса. Властивості кайдекса дозволяють виготовляти піхви, точно повторюють форму клинка. Це в якійсь мірі є і недоліком - піхви підходять тільки до конкретного ножа.
З боку вістря клинка пластикові піхви можуть мати невеликий вентиляційний отвір.
Елементи фіксації ножа в піхвах. Для запобігання випаданню ножа з піхов частіше використовується ремінець (зі шкіри або тканини) із застібкою. Він охоплює рукоятку в області обмежувача, її середній частині або близько навершя. Найбільш оптимальним є розташування такого ремінця - фіксатора в області обмежувача. Якщо він знаходиться близько навершя, то ніж не буде випадати з піхов, якщо рукоять в цьому місці має звуження. Найменш надійний ремінець - фіксатор в області середини рукоятки.
У ножах, форма клинка яких відрізняється від класичної, фіксатор може бути розташований і в області клинка.
Найбільш проста конструкція застібки прийшла з кобури для пістолетів. Вона складається зі спеціального штирька у вигляді грибка, який фіксується у вузькій прорізи шкіряного ремінця. Ця проста, перевірена часом конструкція забезпечує надійне утримання ножа в піхвах і швидке відмикання і замикання застібки. Останнім часом така застібка зустрічається рідко, в основному на піхвах багнет-ножів.
У більшості сучасних піхов використовуються застібки на кнопках і текстильні застібки (в просторіччі «липучки»). Довговічність і надійність їх роботи визначається їх конструкцією і використовуваними матеріалами.

Мабуть, найменш надійні дешеві кнопки з «О» -образної пружиною. Більш надійні кнопки, з пружиною в формі «ω», особливо їх різновид - «Lift-the-Dot», часто використовувана в військовому спорядженні.
Текстильна застібка менш довговічна, але в разі виходу її з ладу вона легко замінна.
Існує два типи текстильних застібок.
Перша з них - «Velcro» (від фр. VELours - оксамит і CROchet - гачок), відома з 1948 року і працює за принципом будяків. Вона складається з двох стрічок, на першій з яких розташовані мікрокрючкі, а на другий - ворс, за який вони чіпляються. Основна її перевага - низька ціна, а недолік - недовговічність, оскільки в разі забруднення «ворсу» вона швидко виходить з ладу. Інший її недолік - тріск, що видається при її розстібання, що в ряді випадків (бойові і тактичні ножі) є неприйнятним.
Другий тип «липучок» - «Подвійний замок» (Dual Lock), в яких на двох стрічках розташовані пластикові штирі у вигляді грибка. Такі застібки відрізняються великою надійністю, довговічністю (ресурс - до 10 тис. Циклів), а також великою міцністю з'єднання, але і високою ціною.
У будь-якому випадку для зручного розстібання і застібання застібка повинна мати язичок, який захоплюється великим і вказівним пальцями при маніпуляціях з нею. Відсутність такого язичка на дешевих піхвах не дозволяє швидко розстебнути застібку, особливо в зимовий час.
Якщо язичок має металеву окантовку або застібка встановлюється на жорсткий язичок із пластику або металу, то в цьому випадку розстебнути застібку можна дуже швидко, підчепивши її великим пальцем. Але для ножів, які використовуються в польових умовах, така конструкція має істотний недолік - самовільне відкриття застібки, якщо язичок зачепився за гілку або сучок.

Останнім часом на піхвах стали з'являтися і застібки - магнітні кнопки. Вони зручні, довговічні і безшумні.
Застібка на піхвах, як така, може бути відсутнім. Наприклад, в піхвах фінських ножів ніж вставляється в них на глибину від 1/2 до 2/3 довжини рукоятки. Він утримується в піхвах за рахунок сили тертя рукояті об стінки піхви. Такі піхви особливо зручні в країнах з холодним кліматом - на морозі не так просто розстебнути застібку. Для зручності вилучення ножа служить витяжної ремінець / темляк, або характерне для деяких моделей фінських ножів грибоподібне навершя. Однак такі піхви підходять тільки для ножів без обмежувача і не дозволяють носити ніж рукояткою вниз.
У пластикових піхвах, форма яких точно повторює форму клинка і рукояті, ніж утримується за рахунок пружності матеріалу, щільно облягає ніж в області обмежувача. У найпростіших піхвах такого типу ніж при ходьбі може гриміти. Для запобігання цього недоліку в піхвах передбачається спеціальний пружний елемент, щільно підтискає клинок до стінок піхви.
В сучасних піхвах часто зустрічаються порожні заклепки - люверси. Вони служать для протягування шнура, що значно розширює варіанти носіння ножа. Цій же меті служать круглі або овальні отвори в піхвах з пластика.

Кріплення ножа на одязі або амуніції

В сучасних ножах для кріплення ножа на елементах одягу використовується петля або спеціальний пружинний металевий або пластиковий зажим (кліпса). Для бойових і тактичних ножів піхви можуть мати спеціальні системи кріплення, що дозволяють закріплювати ніж в самих різних положеннях на різних частинах спорядження та амуніції. З них найбільшого поширення набули системи з використанням синтетичних ременів або пластикова пластинка з декількома отворами, до якої під різними кутами гвинтами кріпляться піхви з кайдекса (система «Tek-Lok»).

Невеликі ножі особистої самооборони можуть переноситися на шиї за допомогою ланцюжка. Причому від неї не потрібна висока міцність на розрив - в іншому випадку вона може бути використана противником для удушення власника ножа. З цієї ж причини неприпустима заміна ланцюжка на нейлонову або капронову шнур.

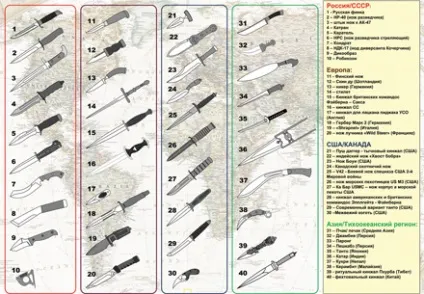

Різне поєднання розглянутих вище елементів визначає величезне розмаїття моделей і типів нескладних ножів, конструкція яких склалася на підставі багатовікового досвіду їх використання в різних регіонах земної кулі або в результаті пошуку найбільш оптимальних конструкцій ножовими майстрами і дизайнерами на основі досягнень сучасних технологій. Деякі з відомих типів і моделей нескладних ножів показані на малюнку.
