Желонка для свердловини своїми руками креслення і опис
Після тривалої експлуатації свердловини, з часом вона замулюється, що безпосередньо впливає на зниження дебіту. Для того щоб її почистити, можна використовувати помпу або інжекторний пістолет. Але якщо подібне обладнання не доступно, для її чистки часто використовуються желонку.
Її можна зробити як самостійно, так і придбати в магазині. У даній статті ми розповімо вам, яка буває желонка і як її можна зробити своїми руками.
Давайте коротко розглянемо, що ж таке желонка, і які види її бувають. Цей інструмент являє собою посудину у формі циліндра, яка вичерпує воду з мулом і піском. Вона буває 3 видів:
- Звичайна. За зовнішнім виглядом схожа на трубу з тарілкоподібні, кульковий або плоским клапаном внизу. Нижче ми розповімо, як зробити своїми руками звичайну желонку, в якій в якості поршня буде виступати металева куля.
- Поршнева. Працює на основі гідравлічного удару. Після кожного удару об дно, поршень піднімається і всмоктує воду.
- Пневматична. Принцип її роботи полягає в надмірному тиску, яке створюється під впливом пісочної і повітряної камери.
Отже, якщо ви не можете з якихось причин придбати желонку для читки свердловини, її можна зробити своїми руками, прочитавши уважно статтю і вивчивши креслення. З чого почати, давайте розглянемо нижче.
підбираємо трубу
Ключовими факторами при виборі труби є її висота і зовнішній діаметр. Щоб стінки свердловини краще очищалися, а забір води був більше, її діаметр потрібно робити якомога більше. Але при цьому варто враховувати, що занадто великий зазор може спровокувати заклинювання інструменту.
Не меншу увагу потрібно приділяти довжині заготовки. Занадто довга труба ускладнює конструкцію і може стати, причиною заклинюючи через перекоси. Коротка ж, навпаки, небезпечна тим, що вона буде опускатися з перекосами, що значно знизить її ефективність.
Підбирати зовнішній діаметр заготовки слід щодо діаметра свердловини. Він повинен бути в середньому на 2 см менше. Довжина труби може коливатися від 0.6 см до 1.5 м.
Товщина стінок також значно впливає на ефективність водозабору. Чим вона товщі, тим більше маса, і желонка для свердловини з більшою силою вдаряється об дно. І навпаки занадто важка труба призведе до надлишкової маси, що істотно ускладнити її підйом. В середньому діаметр стінок желонки повинен становити 2-4 мм в залежності від її довжини.
процес складання

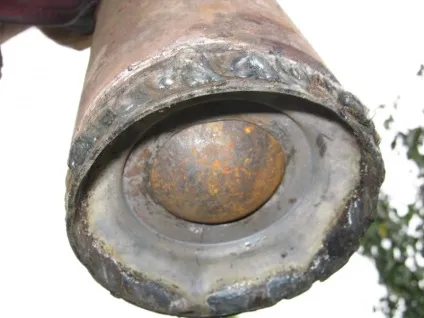

Досить надійною конструкцією, є виготовлення желонки використовуваної куля в якості клапана. В першу чергу слід знайти трубу, з довжиною відповідає розміру свердловини. На наступному етапі вам потрібно виготовити металеву кулю, діаметром ¾ від діаметра внутрішньої поверхні труби для желонки.
Далі з одного кінця трубки потрібно приварити металеву шайбу, на відстані близько 5 см від кінця труби. На верхню частину труби потрібно приварити металеву решітку, таким чином, щоб, вона перешкоджала вильоту кулі з труби. Крім цього, грати до верхньої частини слід приварити спеціальну дугу, для того щоб мати можливість своїми руками причепити до желонкою для чищення свердловини металевий трос.
Для того щоб збільшити ефективність роботи желонки до нижньої частини труби ще можна причепити кілька спеціальних іклів. Головна їх мета - розпушування дна свердловини.
Дуже важливо при створенні желонки, повністю дотримуватися креслення, так як це може істотно вплинути на ефективність роботи.
Як виготовити кулю самостійно
Давайте розглянемо, як своїми руками можна виготовити кулю для желонки, так як знайти його не завжди можливо. Для цього потрібно взяти дитячий м'яч необхідного розміру з ПВХ або гуми і розрізати його навпіл. Після чого засипати в м'яч підшипники, або свинцеву дріб попередньо змочивши її водостійким клеєм. Після того як клей висохне, ви отримаєте досить міцний куля, який прослужить вам довгі роки.
Як почистити свердловину за допомогою желонки
Попередньо зачеплену за металевий трос желонку, опускають на дно свердловини. Після чого піднімають на висоту 50 см від дна і різко опускають. Через гідроудару, куля підскакує вгору і втягує в трубу воду. Щоб труба якнайкраще заповнилася водою з піском, процедуру чищення потрібно повторити кілька разів і тільки після цього піднімати її плавно вгору. Також желонку можна оснастити спеціальним коміром, який полегшить її підйом з дна.
особливості експлуатації
- Слід враховувати, що під час чищення, інструмент може зіткнутися з твердими породами, з цього ударні краю желонки рекомендується загартувати.
- Ударні краю необхідно заточити так, що б заточка перебувала з внутрішньої сторони труби. Від правильної заточки залежить ефективність зрізання наростів в свердловині.
- Перед первинним спуском желонки в свердловину обов'язково проведіть візуальне дослідження можливих деформацій труби, так як це може привести до заклинювання інструменту.
