Збірка щита обліку для приватного будинку
В даній статті хочу показати свою роботу по збірці щита обліку для приватного будинку. Відразу скажу, що даний щиток не стандартний і в своїй схемі має практично всі необхідні види захисту. Це захист від імпульсних перенапруг, захист електропроводки від загоряння при замиканні на землю і т.д.
Для реалізації вузла обліку був обраний звичайний шафа від ІЕК - ЩМП 400х400х150 зі ступінь захисту IP54. Він буде висіти на вулиці на стіні будинку. Тому тут краса не потрібна, а потрібно тільки одне, щоб він виконував свої функції і надійно оберігав всі захисні пристрої від впливу зовнішнього середовища (від попадання води, снігу, різного сміття і т.д.).
Шафа був обраний з монтажною панеллю для того, щоб в ньому можна було самому розмістити DIN-рейки. Це було необхідно, щоб вмістити всі захисні пристрої. Наприклад, роз'єднувач E 91N / 125 має велику висоту і в звичайне відстань між DIN-рейками просто не поміщається.

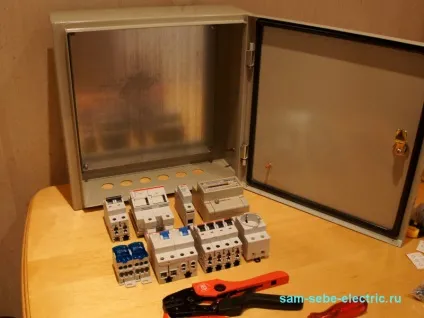

Отже, обраний шафа представлений на фото нижче.

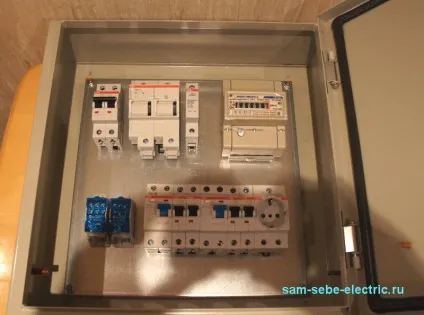

На першому етапі необхідно розкласти захисні пристрої на монтажній панелі. Це дозволяє вибрати оптимальний варіант розташування всієї начинки і визначитися з відстанню між DIN-рейками.
Тут представлені: вступної 2-х полюсний автоматичний вимикач С63, тримач E 91N / 125 з запобіжником 125А, УЗИП 1-го класу OVR T1 + 2 15-255-7, прилад обліку електроенергії Енергоміра, розподільні блоки РБД-125. вступне протипожежне УЗО F202 зі струмом витоку 300мА і номіналом 80А, групові однополюсні автоматичні вимикачі С50 додому і С32 на господарські будівлі. Також в щиті розташовуються УЗО F202 зі струмом витоку 30 мА, до якого підключені один автомат В16 для електроприводу воріт і другий автомат В16, що захищає розетку на DIN-рейці.
Тут окремо варто відзначити лічильник електроенергії. Практично всі моделі приладів обліку розраховані на струми до 60А. Це вказується на їх корпусі. Але якщо у вас вступної автомат має номінал 63А або ще вище, то такі лічильники вам не підійдуть. Необхідно шукати і вибирати модель, яка розрахована на струми до 100А.

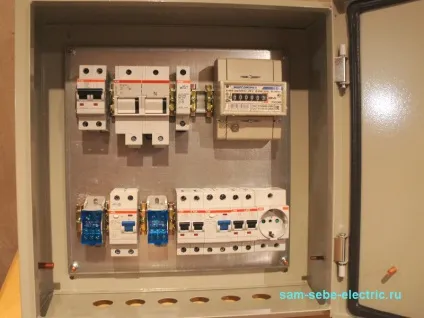

Потім відрізаються рейки необхідної довжини, свердлиться монтажна панель і саморізами вони кріпляться на своє місце.
Далі розставляю всю начинку щита обліку на свої місця. Для того щоб вони не їздили вправо-вліво закріп їх за допомогою власників. Навколо роз'єднувача з запобіжником я залишив вільне місце. Це необхідно для кращої вентиляції і для кращого відведення газів при згорянні плавкої вставки.
В даному щиті обліку реалізований перехід з системи заземлення TN-C на систему заземлення TN-C-S, тобто тут розділений приходить PEN провідник на два самостійних N і PE.

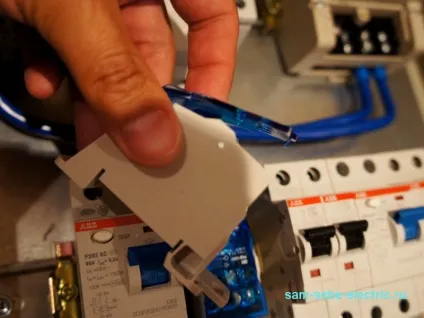

Я прекрасно розумію, що вступної автомат, УЗИП з запобіжником і розподільний блок, до якого буде підключатися приходить PEN провідник повинні бути опломбовані. Для цього багато їх ставлять в спеціальні бокси під пломбування. Я так робити не став через те, що пропадає візуальний контроль місць підключення кабелю. Якщо раптом щось почне грітися і плавитися, то при знятті показань приладу обліку електроенергії це буде відразу виявлено. У закритому боксі під пломбування перегрів і оплавлення контактів своєчасно виявити не можна. Тому для того, щоб інспектор мережевої компанії сильно не обурювався на контакти вступних пристроїв будуть встановлені спеціальні заглушки, які дозволяють зробити пломбування. Ось для розподільних блоків таких заглушок немає, тому в його корпусі я просвердлив отвір. Воно показано на наступному фото, хоча його погано видно. Через нього і закриту кришку можна буде пропустити дріт і вільно встановити пломбу. Як варіант, інспектор може просто зверху наклеїти наклейки.
Так як я щити збираю гнучким проводом ПУГВ, то їх обжимають наконечниками НШВІ і НШВІ2. Клемна колодка лічильника завжди має по два болта на кожному контакті і велику ширину. Це реалізовано для того, щоб в приладі обліку електроенергії все підключені дроти мали хороший контакт. Також місце підключення буде закрито кришкою і буде опломбовано, що виключає візуальний контроль контактів.
Довжини звичайного НШВІ мало для повного контакту і надійного підключення в лічильнику. Тому провід доводиться зачищати на велику довжину і потім обжимати двома наконечниками НШВІ і НШВ. Якщо довжини двох наконечників занадто багато, то все надлишки відрізаються кабельрезамі. Наступного фото показані два кінці однієї перемички, яка буде підключатися до лічильника.

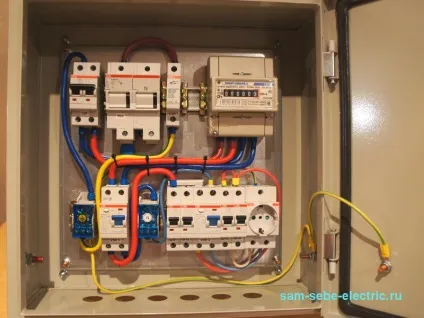

Нижче представлений вже повністю зібраний щит обліку.

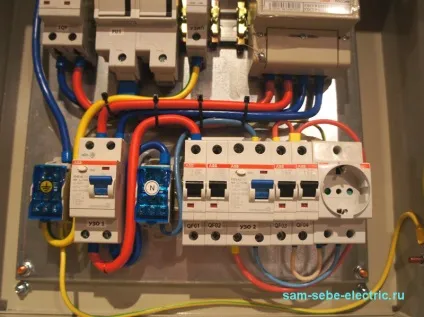

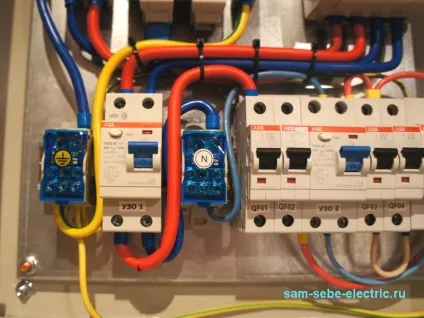

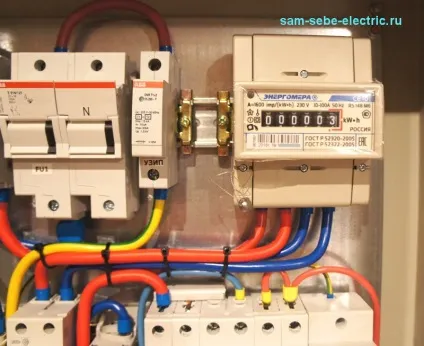

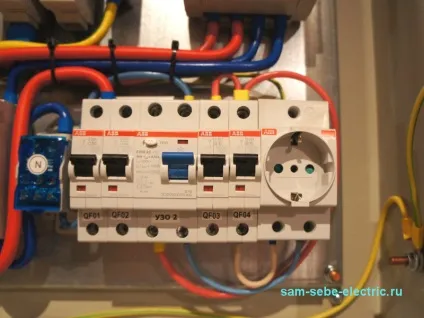

Далі йдуть кілька фотографій крупним планом для більш детального розгляду.

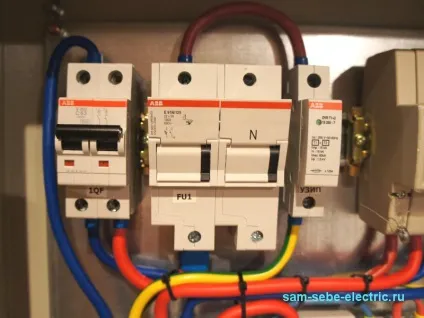

Всі захисні пристрої я також маркують згідно зі схемою.
Лівий розподільний блок РБД-125 виконує функції головної заземлювальної шини. До нього буде підключатися провід від контуру заземлення.
Так як практично всі вуличні щити мають металевий корпус, то не забувайте їх заземлити, тобто підключати корпус до шини заземлення. Це необхідно, щоб виключити ураження людини електричним струмом від самого шафи. Небезпечний потенціал може потрапити на корпус в слідстві пробою ізоляції фазних провідників або від несправних захисних пристроїв. Двері теж необхідно заземлити. Для цих цілей на всіх металевих шафах є приварені болти.

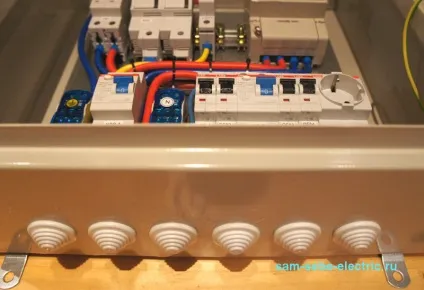

У самому корпусі є шість заводських отворів для введення кабелів. Вони знаходяться внизу. На всі отвори ставляться гумові заглушки, які йдуть в комплекті. Це виключає попадання всередину пилу, води і різного сміття. Для введення кабелю в заглушці ножем вирізається необхідний отвір.
Також в комплекті з шафою йдуть чотири кріплення до стіни. Їх видно на наступній фотографії. Це виступаючі знизу лапки з отворами для дюбелів або анкерів.
Усередині гумові заглушки сидять дуже щільно.
Ось одне кріплення щита до стіни. Воно спочатку кріпиться до корпусу через готові отвори. Для того щоб виключити потрапляння води на болт одягається гумове кільце ущільнювача.
Ось так це виглядає на самому металевому корпусі.
На двері я обов'язково клею наклейку, що вказує на наявність небезпечної напруги усередині шафи.
Ось і зібраний щит обліку і готовий до підключення.
Якщо вам необхідний готовий щит обліку, то пишіть і я вам з великим задоволенням його зберу.
