Надійна ізоляція електричних приладів є важливою складовою електробезпеки. Однак, якою б надійною не була ізоляції, повністю покладатися на неї не можна. Відбуваються з різних причин перенапруги в електричній мережі ведуть до пошкодження ізоляції, що несе в собі пряму загрозу для життя людей.

Заземлення побутових приладів

Для захисту від ураження електричним струмом використовують заземлення. Досягти електробезпеки можна шляхом застосування заземлюючих пристроїв, які складаються з заземлювачів і заземлюючих провідників. Заземлення може використовуватися в мережах, розрахованих на будь-яку напругу.

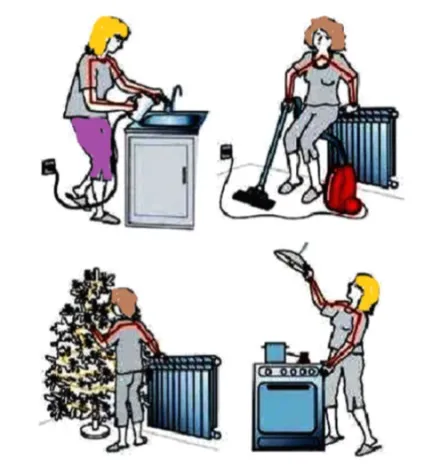

Заземлення побутових приладів в квартирі багатьма людьми розглядається, як зайва обережність. Однак кількість побутових електротравм, пов'язаних з експлуатацією техніки, що має пошкодження ізоляції, свідчить про зворотне. Більшість нещасних випадків викликано одночасним дотиком має пошкодження ізоляції побутового приладу і проводить предмета. У житлових будинках в якості таких предметів найчастіше виступають радіатори і труби центрального опалення, металеві мийки та незаземлені варильні плити.

Малюнок №1. Електрообладнання в будинку

Які побутові прилади необхідно заземлити в будинку

Велика частина домашнього електрообладнання є джерелом підвищеної небезпеки ураження електричним струмом в побуті. Для повного виключення можливих ризиків необхідно заземлити пральні машини, електричні і індукційні плити, мікрохвильові печі, персональні комп'ютери, бойлери. Безпеки бойлерів слід приділити найпильнішу увагу. Вода є найкращим провідником електрики. Порушення ізоляції бойлера призведе до того, що, доторкнувшись до водонагрівача людина отримає удар електричним струмом. Змонтоване заземлення прийме на себе більшу частину струму. Попадання фази на заземлений бак бойлера веде до миттєвого спрацьовування автоматичного вимикача.

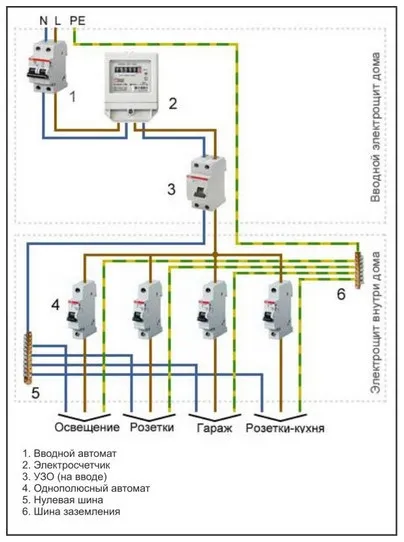

Малюнок №2. Схема проводки в квартирі

Навіщо потрібно заземлювати побутові прилади

Згідно зі встановленими нормативами, напруга в побутових електромережах не може перевищувати 220 В. Побутові прилади підключаються до мереж через розетки. До кожної розетки йдуть два дроти. Один з них, званий фазним, є безпосередньо струмоведучих провідником. Другий провід, званий нульовим, служить для відводу електрики після того, як замкнуться контакти розетки і вимикача.

При контакті фазного і нульового проводів поза розетки виникає коротке замикання. У подібних ситуаціях струм досягає великих значень, що веде до спрацьовування автоматичних вимикачів, які здійснюють розрив ланцюга і відключають проводку від джерела живлення.

Справжні короткі замикання трапляються досить рідко. Значно частіше знос ізоляції призводить не до замикання двох проводів, а до появи струмів витоку. В результаті з'явилося на корпусі побутових приладів напруга може призвести до ураження електричним струмом. Струми витоку повинні фіксуватися пристроєм захисного відключення (УЗО), яке розмикає ланцюг у разі перевищення небезпечної для людини величини струму.

Правила заземлення приладів

Для заземлення приладів необхідні спеціальної конструкції розетки з заземлюючими контактами. На таких розетках є місце заземлення приладу. Якщо передбачено приєднання дроти заземлення безпосередньо до корпусу, позначення заземлення вказується на приладах спеціальним знаком.

Малюнок №3. Розетка з контактами заземлення

До розетки потрібно підвести трижильний провід. Сучасні кабелі, які використовуються для проводки мають три дроти, які для ідентифікації маркуються різними кольорами. Нульовий провід фарбують в синій колір, фазний в коричневий або чорний. Третій провідник-заземляющий, може бути жовтим, зеленим або двоколірним (жовтий + зелений).

Малюнок №4. Кабель з жилою заземлення

Універсальне модульне заземлення

При заходи щодо організації електробезпеки в житлових і промислових об'єктах зручно використовувати модульне заземлення ZANDZ. Цей тип заземлювача складається з покритих шаром міді сталевих штирів. Всі складові частини конструкції об'єднані між собою в єдине заземлюючих пристроїв за допомогою нарізного сполучення. При цьому зварювання елементів заземлення не потрібне, весь монтаж виконується силами однієї людини за допомогою відбійного молотка. Площа землі, яку займає заземлителем, становить менше 0,6 м2, завдяки чому можна монтувати модульне заземлення в підвалах будинків і в безпосередній близькості від стін. Мідне покриття заземлюючих штирів стійко до корозії, що забезпечує стабільну роботу заземлення на протязі довгих років.
