Запобіжний скидний клапан в системі опалення підбір і установка

Якщо не обмежувати нагрівання води в котлі і трубопроводах, то вона закипає і переходить в парову фазу, викликаючи підйом тиску в мережі до критичного рівня. Результат - розрив магістралі або обшивки теплогенератора і повне приміщення пара. Для попередження описаної аварійної ситуації служить запобіжний клапан, що скидає тиск в системі опалення завчасно. Так що підбору цього важливого елемента слід приділити особливу увагу, в чому вам і допоможе даний матеріал.

Принцип дії

Більшості пересічних користувачів, які стикаються з закритими системами водяного опалення, знаком тільки один вид запобіжної арматури - простий пружинний клапан з фіксованим настроюванням, зображений на фото. Причина зрозуміла - ці вироби встановлюються повсюдно на будь-які котли, оскільки входять до складу групи безпеки разом з манометром і відводом повітря.

Примітка. Настінні генератори тепла, що функціонують на електриці і природному газі, оснащуються запобіжними елементами з заводу. Вони поміщені всередину корпусу і зовні не помітні.

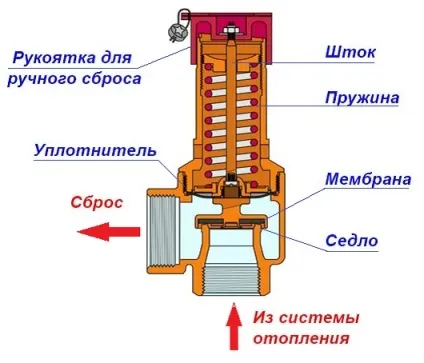

Давайте розберемося, як працює звичайний аварійний клапан, показаний вище на схемі:

У нормальних умовах мембрана, прикріплена до штоку і підпирає пружиною, щільно сидить в сідлі і герметично перекриває прохід.
Якщо відбувається перегрів теплоносія, він розширюється і створює в закритій системі надлишковий тиск, частково компенсований розширювальним баком.
Коли величина підпору води досягає порогу спрацьовування клапана (зазвичай - 3 Бар), пружина під її впливом стискається і мембрана відкриває прохід. Автоматичний скидання закипаючого теплоносія проводиться до тих пір, поки пружині не вистачить сили знову закрити прохідний перетин.
При виникненні аварійної ситуації господар будинку може сам виконати скидання надлишкового тиску, повернувши рукоятку у верхній частині вироби.

Кілька слів про те, де ставиться скидний клапан разом з групою безпеки в закритій системі опалення. Його місце - на ділянці магістралі, що подає в безпосередній близькості від котла (рекомендується не далі 0.5 м).

Важливий момент. На трубопровід, що веде від теплогенератора до елементів безпеки, заборонено встановлювати крани, вентилі та інші перекривають пристрою.

Уточнююча інформація. Скидні пружинні клапани майстра і монтажники називають підривними, тому що натиск теплоносія стискає пружину і викликає підрив мембрани. Не плутайте їх з вибуховими елементами, що встановлюються на димоходи промислових котелень, що спалюють природний газ.

Види запобіжних клапанів

Описана вище традиційна підривна конструкція недосконала. Пружинний механізм, що приводиться в дію надмірним тиском, не відрізняється точністю і може спрацювати з запізненням, коли температура в котловому баку досягла 100 ° С і вище, тобто, почалося кипіння. Звичайно, можна намагатися регулювати виріб гвинтом або змінювати налаштування (є версії з регулювальним ковпачком), але це не завжди дає потрібний ефект.

Момент другий: запобіжний клапан для котла захищає його від руйнування, але не від перегріву. Адже скидання теплоносія не дозволяє охолодити опалювальний агрегат, якщо горіння в топці триває. І останнє: в системах опалення відкритого типу подібні пристрої взагалі не приносять користі, оскільки вода в них може закипіти без підвищення тиску.

Провідні виробники опалювальної арматури пропонують вироби останнього покоління, позбавлені перелічених недоліків, - клапани теплового скидання. Ці захисні елементи реагують не на збільшення напору води в системі, а на підвищення її температури до критичного рівня. Є 3 різновиди виробів:

скидні з виносним датчиком температури;
комбінований пристрій з температурним датчиком і контуром підживлення;
то ж з прямою установкою в трубопровід.

Для довідки. Наведемо назви надійних брендів, чию аварійну арматуру можна сміливо купувати і застосовувати в приватних будинках. Це виробники ICMA і CALEFFI (Італія), Herz Armaturen (Австрія) і всесвітньо відомий європейський бренд Danfoss.

Принцип роботи у всіх різновидів один: пружинний механізм з мембраною (або двома) приводиться в дію від сильфона з термочувствительной рідиною, істотно розширюється при нагріванні. Таким способом клапани теплового скидання досить точно реагують на досягнення критичної температури. Пропонуємо розглянути кожен з них докладніше.

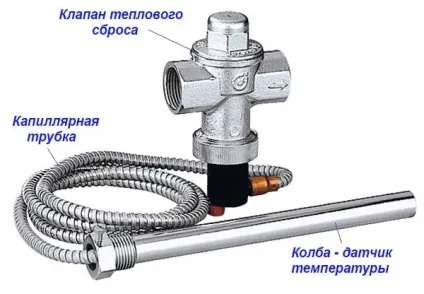

Елемент з виносним датчиком

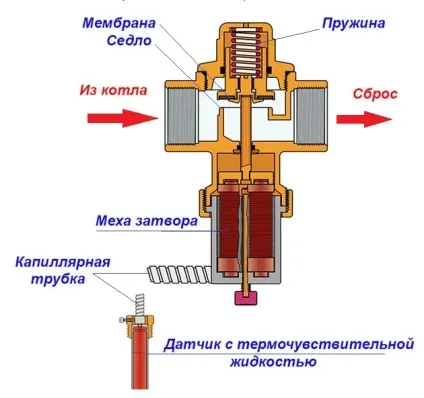

Виріб являє собою той же пружинний механізм, вбудований в корпус з двома патрубками для підключення до магістралі, що подає і скидання в каналізацію. Шток, що відкриває тарілку і дорогу теплоносія, проводиться в рух хутром (2 групи - основна та резервна). При перегрів води (від 95 до 100 ° С) на них натискає термочутлива рідина, що йде з колби датчика по капілярної трубці. Конструкція елемента безпеки показана на малюнку:

Температурний клапан включається в обв'язку твердопаливного котла трьома способами:

з охолодженням через водяний контур теплогенератора;
то ж, через спеціальний аварійний теплообмінник;
скидання теплоносія з автоматичною підживленням.

Перша схема, зображена нижче, застосовується для двоконтурних опалювальних установок, що підігрівають воду для побутових потреб. Коли датчик, вмонтований під обшивку ТТ-котла, впливає на механізм, то гаряча вода з контуру зливається в каналізацію, а її місце займає холодна з водопроводу. Які б не були причини аварії, така проточна система швидко охолодить котлову сорочку і запобіжить наслідки.

Друга схема призначена для теплогенераторів з вбудованим аварійним теплообмінником для охолодження в разі перегріву. Такі агрегати випускають європейські бренди Atmos, Di Dietrich і інші.

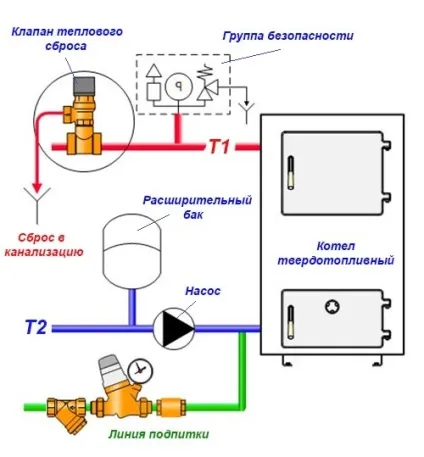

Остання схема реалізується тільки разом з системою автоматичного підживлення, оскільки тут клапан скидає теплоносій, а не охолоджуючу воду.

Як бачите, виробник допускає установку двох аварійних засобів - по тиску (група безпеки) і по температурі (скидний клапан)

Застереження. Не рекомендується задіяти автоматичну підживлення для дров'яних опалювачів з паливником з чавуну. Останній боїться перепадів температур і може тріснути від подачі великої кількості холодної води в обратку.

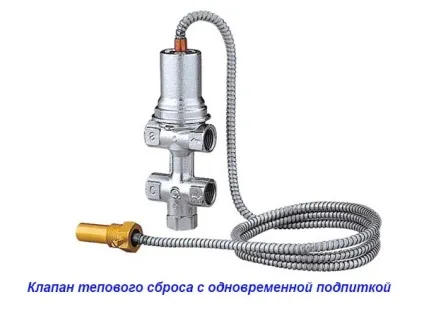

Комбіновані вироби з підживленням системи

Цей яскравий представник аварійної арматури схожий за принципом роботи з пропускними клапанами і виконує відразу 3 функції:

Скидання перегрітого теплоносія з котлового бака по сигналу виносного датчика.
Ефективне охолодження теплогенератора.
Автоматичне підживлення системи опалення холодною водою.

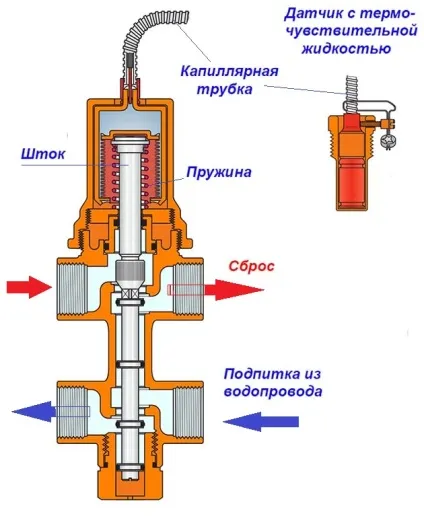

Вище на зображенні показана конструкція вироби, де видно, що на одному штоку встановлено 2 тарілки, одночасно відкривають 2 проходу: за першим скидається закипілий теплоносій, за другим в протилежному напрямку йде вода і поповнює втрати. Схема підключення комбінованого перепускного клапана з твердопаливним котлом виглядає так:

Примітка. Якщо необхідно задіяти подібний пристрій для охолодження ТТ-котла з чавунним теплообмінником, то проток потрібно організувати через відкритий розширювальний бак або бойлер непрямого нагріву.

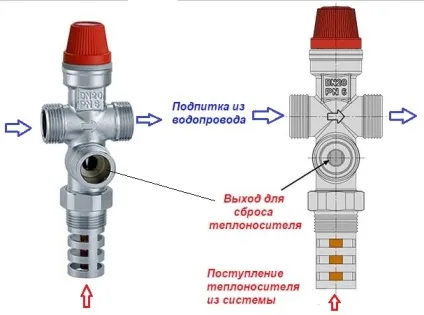

Пропускний клапан з потрійним виходом працює за таким же комбінованого принципу, тільки вбудовується прямо в трубопровід подачі теплоносія біля опалювального агрегату. Сильфон знаходиться в частині корпусу, вміщеній в трубу. Скидання проводиться через нижній патрубок, а до двох верхніх приєднується водопровід і магістраль підживлення. Такі вироби використовуються при нестачі вільного місця в котельні.

Як вибрати аварійну арматуру

Звичайно, за ціною закупівлі і монтажу традиційний підривної клапан обійдеться дешевше температурних пристроїв. Він без проблем захистить закриту систему опалення, зав'язану з газовим, дизельним або електричним котлом, адже в разі аварії вони припиняють нагрівання практично моментально. Інша справа - теплогенератор на дровах і вугіллі, не здатний згаснути відразу.

Щоб успішно підібрати клапан теплового скидання або надлишкового тиску, керуйтеся наступними рекомендаціями:

При використанні будь-яких енергоносіїв, крім твердого палива, сміливо купуйте звичайне підривний пристрій.
Вивчіть документацію вашого джерела тепла або бойлера (дивлячись що потрібно захистити) і вибирайте арматуру безпеки за вказаною в ній максимально допустимому тиску. Велика частина опалювальної техніки розрахована на межу 3 Бар, хоча є винятки - литовські котли Stropuva витримують тільки 2 Бар, а деякі українські агрегати (з недорогих) - 1.5 Бар.
Для ефективного охолодження дров'яних теплогенераторів в разі аварії краще поставити один з клапанів теплового скидання. Їх максимальний робочий тиск становить 10 Бар.
У відкритих системах з ТТ-котлом скидання по тиску марний. Підберіть запобіжний виріб, що спрацьовує при температурі теплоносія 95-100 ° С, відповідне до вашого агрегату і способу підживлення.

Порада. Утримайтеся від придбання дешевої запобіжної арматури родом з Китаю. Мало того що вона ненадійна, так ще й протікає після першого ж підриву.

Крім виробів з фіксованими настройками, в продажу є клапани з можливістю регулювання. Якщо ви не професіонал в сфері опалення, то купувати їх не варто, та й немає особливої необхідності.

Поради наостанок

Експлуатаційний момент. Відстежуйте стан запобіжних клапанів, щоб вчасно засікти спрацьовування і розібратися в причинах. Пристрої для теплового скидання направляйте в каналізаційну воронку з розривом струменя - несподіваний плескіт води в котельні і мокрі сліди дадуть зрозуміти, що мала місце аварійна ситуація.
