Запобіжні пояси, страхувальні канати, захисні каски і монтерские кігті - засоби захисту

Сторінка 11 з 16

Запобіжні пояси.

Для запобігання працюючих на висоті від падіння при роботах на ПЛ, конструкціях або устаткуванні РУ застосовуються запобіжні монтерські пояси, які повинні відповідати вимогам ГОСТ 5718-77.
Основними частинами запобіжного пояса (рис. 27) є: пояс, який надягає працюючим як звичайний поясного ременя; кріпильних строп, за допомогою якого працює кріпиться до конструкції; карабін, що забезпечує надійне зчеплення кріпильних стропа з поясом; страхувальний канат, який додатково захищає працівників від падіння і кріпиться до конструкції. Пояси можуть бути Лямочні і безлямкового. Вони можуть забезпечуватися одним або двома стропами.
При роботах на що знаходяться під напругою ПЛ або в РУ при частковому знятті напруги слід застосовувати пояси зі стропом з технічної капронової стрічки, капронової фала або бавовняної мотузки.
При роботах на вимкнених ПЛ або в РУ при повному знятті напруги, а також при роботах далеко від струмоведучих частин, що знаходяться під напругою, допускається, як виняток, застосування поясів з ланцюгом.
Пояси повинні виконуватися з такого поєднання матеріалів, при якому забезпечувалося б амортизаційне властивість і знижувалося амплітудне значення зусилля, сприйманого працюючим в разі зриву. Таке зусилля при падінні не повинно перевищувати 6860 Н (700 кгс) на довжину стропа.

Мал. 27. Запобіжний монтерський пояс для робіт на повітряних лініях електропередачі.

Всі деталі пояса з тканих матеріалів должни- виготовлятися з однієї (цільної) стрічки без зшивання. Ткані матеріали пояса за допомогою просочення або забарвлення їх нетоксичними для організму речовинами повинні охоронятися від вогкості і від впливу на них сонячної радіації і антисептика, що викликають зниження міцності. З'єднання неметалевих деталей поясів здійснюють комбіновано з прошивкою і заклеювання або за допомогою металевих деталей на заклепках.
Отвір під заклепки в деталях з тканин повинні бути проколоті, а зі шкіри та пластику - пробиті.
Конструкція поясу повинна забезпечувати зручну і надійну перецепкі кріпильних стропа однією рукою і неможливість самовільного розчіплювання карабіна. Карабін повинен мати запобіжний пристрій, що забезпечує стопоріння в робочому положенні і попереджувала випадкове відкривання затвора при натисканні на затвор. Такі карабіни показані на рис. 28.

Мал. 28. Карабіни із запобіжним пристосуванням, а - карабін пожежний по ГОСТ 7041-71; б - карабін по ГОСТ 14185-69.

Випускаються по ГОСТ 14185-77 Ярославським електромеханічним заводом і Артемівським електротехнічним заводом запобіжні монтерські пояси для повітряних ліній електропередач виготовляються двох модифікацій: з ланцюгом або з капронових стропом. Пояси випускаються наступних типів: 1-е одним стропом, II - з двома стропами, III - з одним стропом і двома карабінами, IV - з одним стропом, подовжувачем з трьома вушками.
На металевих накладках пояса повинні бути чітко вибиті наступні позначення, які вказуються також і в паспорті: номер пояса, товарний знак підприємства-виготовлювача, місяць і рік виготовлення.
При користуванні поясом попередньо слід переконатися в тому, чи не минув термін придатності його по клейму, а також перевірити його справність. Пояс з вичерпаним терміном придатності, навіть якщо справність його не викликає сумніву, застосовувати забороняється. Не можна користуватися -поясом, які мають ушкодження (надриви ременів для застібання пояса; обриви швів, особливо швів, що кріплять пряжки і защібають ремені, нещільне закривання зіва карабіна його затвором і т.п.).
Пояси слід зберігати в підвішеному стані або вони повинні бути розкладені на полицях в один ряд. Перед зберіганням пояса повинні бути просушені, їх металеві деталі протерті, шкіряні - змазані жиром.
Пояс, що піддався динамічному навантаженні (при ривку в разі падіння), повинен бути вилучений з експлуатації і випробуваний.

Мал. 29. Вузол кріплення страхувального каната до кільця пояса монтерского пояса.
Страхувальним канатом слід користуватися в тих випадках, коли місце роботи знаходиться на відстані, що не дозволяє закріпитись стропом запобіжного пояса за опору або конструкцію. Для страховки застосовується бавовняний канат діаметром не менше 15 мм або канат з капронового плетеного фала. Розривне зусилля каната повинно бути не нижче 9810 Па (1000 кгс / см2). Страхувальний канат надійно прив'язується до кільця пояса. Вузол кріплення страхувального каната до кільця пояса показаний на рис. 29. Цей вузол забезпечує перепуску частини каната при ударному навантаженні, т. Е. Пом'якшує силу удару, сприйняту тілом людини в разі його зриву і зависання на канаті. Гальмівне зусилля може бути збільшено за рахунок збільшення числа витків каната на кільці. Довжина страхувального каната не обмежується. Вона вибирається виходячи з конкретних умов і повинна бути меншою, з тим щоб скоротити до мінімуму можливу його слабину. Страхувальні канати можуть бути також оснащені карабінами від запобіжних монтерських поясів.

Захисні каски.

Для захисту голови працюючого від ударів застосовуються захисні каски. Каски з ізолюючих матеріалів охороняють також від безпосереднього зіткнення з струмоведучими частинами, що перебувають під напругою до 1000 В. Зазвичай каски виготовляються з ізоляційного матеріалу (склопластику, пластмаси, поліетилену низького тиску і т.д.). Каска може комплектуватися подшлемником.
Талліннська фабрика пластмасових виробів «Салво» по ТУ ЕССР 76-64-68 виготовляє каски з поліетилену низького тиску. Витримується ударне навантаження 53 Н-м (5,49 кгс-м). Каски виготовляються з 56 розміру по 62 розмір і забезпечуються підшоломниками.
Вузловський заводом пластмас по ТУ 39 / 22-8-9-2-72 випускаються каски «Труд-1» і «Праця-2». Каски складаються з поліетиленового корпусу, внутрішнього оснащення і ременя підборіддя. Каски мають регулювання під різні розміри голови. Каска «Труд-1» має межу регулювання 55-58 см, «Труд-2» -57-61 см.
Сєвєродонецьким заводом склопластиків (ТУ 6-11- 278-73) випускається каска, що має стеклопластіковий корпус, виготовлений методом прямого пресування з прес-матеріалів АГ-4с і ДС, а також внутрішню оснастку з поліетилену.
Каска витримує ударне навантаження 44 Н-м (4,5 кгс-м). До недоліків цієї каски потрібно віднести те, що її конструкцією не передбачені ремінці для кріплення каски на голові.
Промисловістю виготовляється різноманітний асортимент захисних касок з урахуванням різноманітних професій: шахтарські, для суднобудівників, лісорубів і т. П. Для електрозварників по ТУ 5-74-02-70 виготовляються каски зі щитком з фібри.

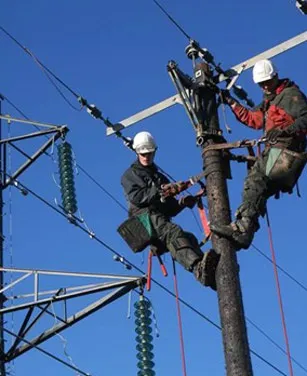

монтерські кігті

Монтерські кігті призначені для підйому і роботи на опорах і стовпах. У зв'язку з цим конструкція кігтів повинна забезпечувати надійне зачеплення їх за опору, що виключає зісковзування і зрив кігтів як при підйомі, так і під час роботи. При цьому зі збільшенням навантаження зростає зусилля зчеплення кігтів з опорою. Кігті мають високу механічну міцність і в той же час мають невелику масу. Кріплення їх до ніг досить просто і надійно. При цьому повинна бути виключена можливість мимовільного розчіплювання і обриву ременів.
Кігті повинні бути зручні при використанні, щоб працюючий не відчував больових відчуттів в результаті впливу на ноги окремих частин кігтів. Існуючі види монтерських кігтів поділяються за їх призначенням на дві групи: призначені для роботи на дерев'яних і дерев'яних з залізобетонними приставками опорах і призначені для роботи на залізобетонних опорах. Для підйому на дерев'яні стовпи і опори круглого перетину застосовуються, як правило, сталеві серпоподібні кігті.

Мал. 30. Кігті монтерські для влізання на дерев'яні опори, в тому числі з залізобетонними приставками.

В даний час в експлуатації знаходиться ще досить велика кількість кігтів з одним кінцевим шипом, що виготовлялися за ГОСТ 5510-50. Основними частинами цих кігтів є: серп з кінцевим шипом, стремено, стійка і опорні шіпи1.
Недоліком цих пазурів є відносно мала ширина стремена, що призводить до больових відчуттів в результаті впливу на стопу вузького стремена при тривалій роботі в пазурах. Крім того, оскільки кігті мають лише по одному кінцевого шіпу, зачеплення їх з опорою може в деяких випадках виявитися ненадійним.
Більш вдалу конструкцію мають монтерские кігті для підйому на дерев'яні і дерев'яні із залізобетонними приставками опори, виготовлені по ГОСТ 14331-77 (рис. 30). Кігті виготовляються трьох розмірів (номерів) для підйому на опори різного діаметру. Номер I призначається для опор діаметром 140-270 мм, номер 2 для опор діаметром 220-370 мм, номер 3 для опор діаметром 300-450 мм. Прагнучи кігтів (підніжка) складається з штампованої овальної пластини з отворами (для зменшення маси) і ребер жорсткості з вушками, які служать для закріплення серповидної частини кігтя.

Мал. 31. Кігті монтерські із захопленнями для влізання на залізобетонні опори прямокутного перетину.

Кігті мають конструкцію, що забезпечує положення підніжки кігтя під навантаженням 1 373 Н (140 кгс), близьке до горизонтального, з відхиленням не більше ± 15 ° в середньому перерізі стовпа. Серповидна частина кігтя виготовляється з цілого шматка стали марки 40Х шляхом гарячої витяжки або механічної обробки з наступною термообробкою до твердості НС 32-38. При цьому стрижні серповидної частини надається конусність. На вершині серповидної частини розташовані три знімних (угвинчених) шипа. Два шипа на підніжці також знімні. Ремені для кріплення кігтя до ноги виготовляються двошаровими з добре просоченої жиром сириці.
Товщина ременів не менше 4 мм. Ремені прошиті машинною строчкою капроновими нитками.
Виготовлені Товарковський ремонтно-механічним заводом (МРТУ 34-03-69) універсальні кігті - лази призначені для роботи на дерев'яних та залізобетонних опорах різних форм і перетину. Вони виконані у вигляді єдиної підніжки зі змінними захватами (для дерев'яних опор - серповидні захоплення, для залізобетонних опор прямокутного перерізу - прямокутні захоплення). Випускаються кігті трьох типорозмірів: для дерев'яних, дерев'яних з залізобетонними приставками опор, а також для опор різного перетину з вібрувати залізобетону. На рис. 31 показані кігті із захопленнями для залізобетонних опор прямокутного перерізу. Крім того, Домодєдовським заводом металоконструкцій по ТУ 34-1619-74 випускаються комплекти універсальних лазів для підйому (до нижньої траверси) на уніфіковані залізобетонні циліндричні і конічні опори ПЛ 35-500 кВ. Лази дозволяють здійснити підйом на опору незалежно від стану її поверхні. Комплект містить лівий і правий лази, які складаються з підніжки з нижнім упором, стійки і черв'ячного механізму з укріпленими на ньому верхнім упором і тросової петлею. Черв'ячний механізм встановлений на стійці шарнірно. Це дає можливість змінювати положення упорів і кут нахилу тросової петлі.
Працюючий, охопивши опору тросовими петлями обох лазів, розташовуючись на підніжках і упираючись в опору нижнім і верхнім упорами, поступово переміщається шагообразно вгору по опорі, переносячи масу тіла з однієї підніжки на іншу. Маса комплекту 8,7 кг.
