Знадобилася точилка для заточування ножів. В основному з цікавості, що це за звір і з чим його їсти. Нагострити будь-який ніж я можу і руками, але зручність, і необхідність якого пристосування в господарстві з'ясувати слід. Пошукавши в Інтернеті, знайшов декілька відповідних конструкцій. Найпростішою і найвідомішою з усіх виявилася точилка для ножів фірми LANSKY. Будь-яка людина зможе нагострити ножик на такому пристосуванні без особливих знань і умінь. Досить зрозуміти принцип, а він елементарний і будь-який ножик буде гострим як бритва.

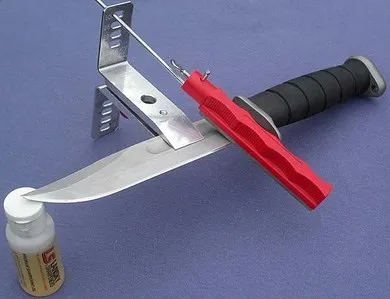

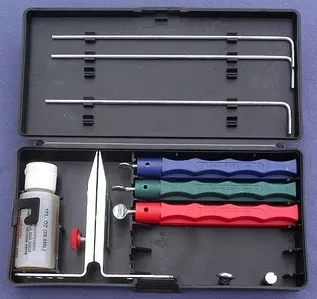

Як виявилося, точилка Ланськи досить дороге задоволення. 1400 рублів мінімум за базовий набір з затиску, трьох камені і баночки з маслом. Фото представлено нижче.
Проклята жадібність: За точилку просять купу грошей, а там три залізяки, зігнутих на колінах, два гвинти, і кілька камінців. Бариги справжнісінькі. # 61516; Додаткові заточувальні камені можна купити окремо, але поки не до них.
Точилка ніби й потрібна, але грошики за неї платити не хочеться зовсім. Тому її треба зробити самому. Розглянув уважно конструкцію точила Ланськи, прийшов до висновку, що таку залізяку зробити вдома з підручних матеріалів немає ніяких проблем.
Принцип дії точила дуже простий і видно на зображенні. Поступальною ходою загострювальної каменю формуємо рівну ріжучу кромку на клинку ножа закріпленого в губах спеціального затиску. Послідовно змінюючи заточувальні камінці з грубим зерном до тонкого і дуже тонкого, доводимо ніж до бритвеною гостроти. Рух каменю перпендикулярні заточувати ділянці РК.
Переставляючи направляючу від точильного камінчика в отворах в клемах, можна отримати на режущёй кромці кілька суворих кутів заточки. Але так як ріжучу кромку ножа можна закріпити в різному видаленні від губок затиску, кути заточування плавають. І є, по суті, близькими до необхідних. Це в свою чергу впливає на рез ножа, але незначно, що користувач не помічає різниці, тому на плавання кута можна закрити очі.
Поширив по засіках Інтернету, знайшов креслення затискних губок. Перекреслити в більш зручну для читання форму і перевів всі розміри в міліметри, так як точило Ланськи роблять в США, а там, як відомо, користуються дюймової, а не метричної системою. Все досить просто.
Детально накреслив власну конструкцію затиску для точильного каменю на комп'ютері. І зробив деталировку деталей. Така конструкція має ряд переваг. Точильні камені можуть бути різної довжини, камінчик може працювати поперемінно чотирма сторонами, а не однієї як фірмові камені Ланськи, що позначається на часі заточки. Заяложену сторону бруска можна швидко поміняти на чисту, а камені Ланськи доведеться відчищати.
Шпильку з різьбленням М6 купив в магазині, варто було це задоволення 20 рублів за метровий прут, відпиляв ножівкою по металу шпильку довжиною 160 мм і обробив торці напилком, прибравши задирки.
Направляючу зробив з електрода для ручного електрозварювання, попросив у зварювальному цеху, дали кілька штук без проблем. Також електроди можна купити на будівельному ринку, вони продаються поштучно, стоять сущі копійки, рублів по 3-5 за штуку віддають. Марка електрода не важлива, головне прямий, пружний, гладкий і тонкий циліндр. Оббив молотком флюс і злегка почистив наждачним папером, прибравши задирки і залишки флюсу. Зігнув буквою Г за допомогою щипців і відпиляв ножівкою по металу зайве, згідно з кресленням.
Користуючись службовим становищем, збігав в механічний цех, порився в ящику з обрізками металу, благо обрізків дуже багато, знайшов відповідні за розміром залізяки, з якої то сирої вуглецевої сталі, типу сталь 3. відпиляли в розмір ножівкою по металу, обробив напилком задирки, і розмітив центри отворів. Використовуючи свердлильний верстат, насверліл отвори в затискачах і нарізав після різьблення ручним метчиком, не забуваючи додавати крапельку машинного масла в отвір, для зменшення тертя. Сходинки на затискачах випиляв ножівкою по металу і підігнав напилком, після чого на наждачним папері відшліфував поверхні затискачів.
Промив залізяки в мильній воді, тим самим позбувся залишків олії і стружки на різьбі, просушив і, загостривши над полум'ям газової плити, завороніл в рідкому машинному маслі. Використовував для цього заходу 'вудку', зроблену з електрода для ручного зварювання і шматка сталевого дроту знайденого в запасах проводів. Як 'наживки' були затискачі. Кожну деталь Ворона окремо. Прочистив різьбу від залишків олії за допомогою довгого болта і гарненько промив готові деталі в мильному розчині.

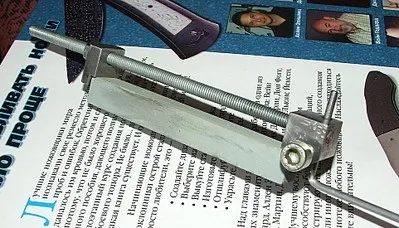

Скрутив разом, згідно з кресленням, затискачі і шпильку, не забувши капнути крапельку лаку для нігтів, (стягнув бульбашка у дружини), в з'єднання лівого затиску і шпильки. Щоб мимоволі не розкручувалася шпилька, і виключити люфт. Після висихання лаку вставив оселочек між зажимами, акуратно затягнув гайку і вирівняв направляючий штир по нижній площині каменю.
На найближчій будівництві знайшов обрізок звичайного металевого куточка з шириною полиць 90 мм і товщиною 6 мм. Втім, таке залізо можна прикупити на будівельному ринку або знайти на найближчій будівництві. Якщо ввічливо попросити, відпив заготівлі в розмір за невелику плату або 'рідку' валюту. Такого добра також навалом на звалищах будівельного сміття, на пунктах збору металобрухту можна попросити поступитися за гріш малу, тобто знайти підходящі заготовки не проблема.
Перекреслити оригінальні розміри точила Ланськи для куточка 90х90х6 мм.
Так як в розпорядженні вже був мітчик на М6, то я замінив різьблення в оригінальному затиску Ланськи на різьбу М6 для своєї точила. Одноманітність розмірів кріплення здешевлює виробництво конструкції. До того ж, були невеликі запаси гвинтів М6 під внутрішній шестигранник відповідного розміру.
І накреслив всю конструкцію в зборі і детально промальований 3D-модель точила на комп'ютері. Ось що вийшло:

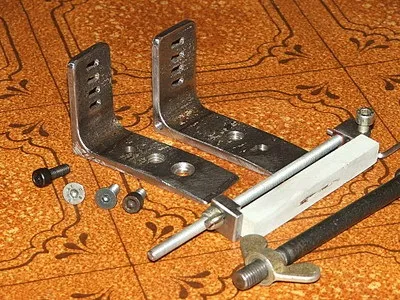

Напиляєте болгаркою куточки, обробив зрізи напилком від задирок і почистив поверхні від фарби металевої щіткою і наждачним папером. Вирівняв площині від нерівностей напилком і поклавши на шматок ДСП наждачний папір вивів ідеальну площину. Розмітив і насверліл отвори в горизонтальних полицях, згідно з кресленням. За допомогою болгарки і напилка сточив скоси на губах, щоб не заважати руху точильного каменю. Акуратно зашліфований ризики наждачним папером. Зняв напилком радіуси по кутах. Довгий болт і гайку-баранчик М10 знайшов в запасах кріплення.
У вертикальних полках розмітив і насверліл отворів. Із зовнішнього боку куточка за допомогою свердла великого діаметру зняв великі фаски, і розтратив надфілями отвори до витягнутого паза.
В губах прокрутив отвори і нарізав різьблення М10 під стійку. Стійкою буде служити великий болт з гайкою. За цей болт вся система буде кріпитися в настільні лещата. Затягнута гайка на стійці оберігатиме конструкцію від повороту і люфту.

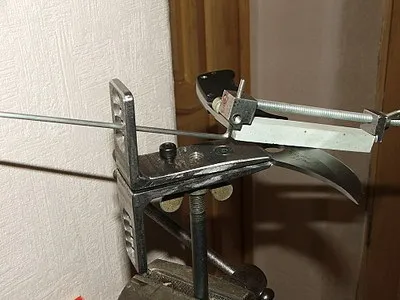

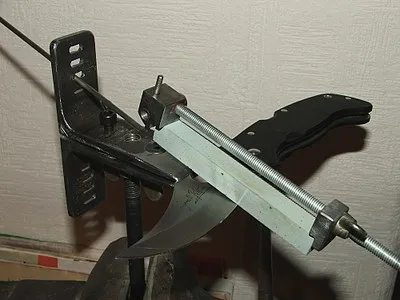

Зібрав все разом, закріпив ніж, все, можна користуватися.
///

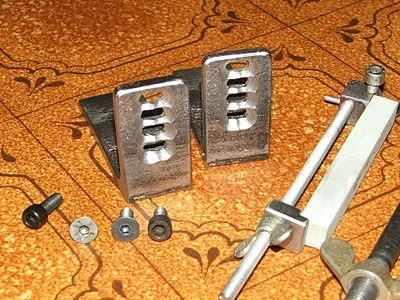

Через декілька днів експлуатації вніс невеликі корективи в конструкцію клем. У бічних площинах просвердлив пару отворів і нарізав різьблення М6. У ці отвори вставив запасні гвинти. Ножі бувають різної товщини, і спрямовуюча точила чіпляє гвинти. Вибравши із запасів кріплення короткі гвинти, укрутив їх на місце в клемах. Запас кишеню не тягне і завжди під рукою.
З нагоди роздобув гайку-баранчик з різьбленням М6. Такий гайкою зручніше і швидше затягувати точильні камінці не шпильці.
Для повного комплекту закуплю брусків різної зернистості. Вони не дорогі, від 20 до 50 рублів за штуку, продаються на будь-якому будівельному ринку або розвалі. Знову ж можна використовувати фірмові камені Ланськи.
Залишилося знайти підходящу коробочку для зберігання точила. На цю роль підходять подарункові бляшані й пластикові коробки з цукерок або печива, які досить широко представлені в кондитерських магазинах. Знайти підходящу не складно. Смачні речі зжерти за закінчення створення точила, а банку в справу. Для того щоб точилка НЕ билася об стінки в банку, не псувалися камені, корисно на стінки і дно приклеїти шматки щільної тканини або тонкого поролону. Або вирізати в шматку фанери пази і упакувати в них все залізо і камінчики.
Точилка у мене на столі, а витратив грошей я мінімально, в основному на бруски. Можна сказати, що заплатив я тільки за бруски, так за шпильку різьбову М6.
Платити, нашим баригам-продавцям, не бачу ніякого сенсу. Точилка робиться кілька годин, пів дня максимум, і то тільки тому, що фарба довго сохне.
В інтернет-магазинах, що значно дешевше, ніж в звичайних магазинах, точилка Ланськи коштує мінімум 1400 рублів. А тут практично запалом корисне пристосування.
Звичайно, точилка Ланськи має ряд недоліків, як-то обмежена кількість кутів заточки, які трохи компенсуються становищем ріжучої щодо затиску, дорожнеча фірмового вироби. Ці недоліки щодо просто усуваються в домашніх умовах за наявності елементарного слюсарного інструменту, кмітливості і анітрохи вільного часу.
Під час виробництва затиску, коли клеми були майже готові, мені була подарована справжня точилка Ланськи. Так що, в саморобному пристосуванні потреба відпала. Спасибі KonstP. Страшна помста, для цього несвідомого елемента, була у вигляді смачного темного пива.
Подарую саморобні клеми і затиск для брусків кому небуть. А сам буду користуватися Ланськи і зроблю другий універсальний затиск для покупних брусків.
В процесі виробництва клем придумав більш простий і функціональний конструкцію затиску для ножа, але про це в наступному розділі 'Записок'.
Оздоблення поверхонь клем далека від досконалості, тому що завдання навести марафет, не було. Виріб можна пофарбувати, благо фарба в балончику є.

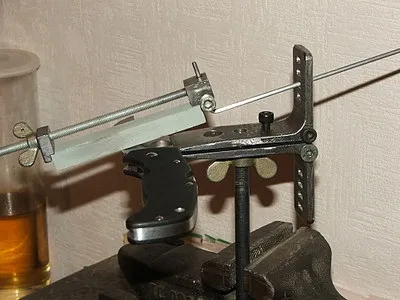

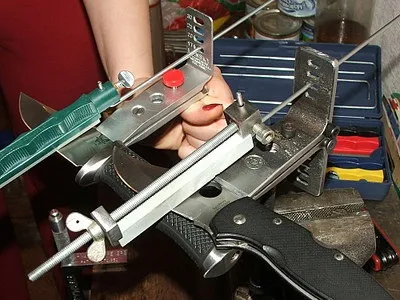

Фото вище точилка Ланськи і моя саморобка.
так би мовити порівняння. Спасибі дружині за допомогу при фотографуванні.
вона не краще і не гірше. вона інша.
Направляючий штир в Ланськи спирається на ребро, утворене пазом у вертикальній стійці клеми. Другий опорою служить камінь спирається на клинок. Нагадаю що клема Ланськи з алюмінію.
Щоб стерти метал на направляючої треба ДУЖЕ сильно постаратися.
До тогож, навіть це і станеться ( "Це фантастика синку" (с)) то що заважає елементарно розкрутити гвинт і просто трохи опустити вниз штир? або ще простіше тупо викинути і поставити новий їх електрода? Благо ця желеска не варто нічого. тупо обдолбился молотком флюс, наждачкою потер злегка від залишків флюсу і зігнув пассатижами. І взагалі, в цій конструкції камені стираються швидше металу.
У конструкції по посилаючись багато зайвих деталей. Бо там навантажень немає, так. грамів кілька десятків.
Цю конструкцію можна спростити і усовершенствоать. скоро викладу як і що там зробити. Втім там все схоже, але набагато технологічнішими і простіше.
