Занулення принцип дії
Занулення - навмисне електричне з'єднання металевих неструмоведучих частин із заземленою нейтральною точкою джерела електроенергії з метою автоматичного відключення ділянки при замиканні на корпус.

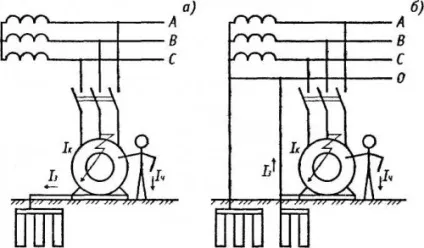

Схеми захисного заземлення: а) і занулення б) в трифазній уста-новки.
Нульовий захисний провідник - провідник, який з'єднує зануляемие частини з заземленою нейтральною точкою обмотки джерела електроенергії або її еквівалентом. Він використовується для живлення електроустановки.
Принцип дії занулення
При замиканні на корпус занулення створює ланцюг однофазного КЗ, що викликає спрацьовування максимального струмового захисту (за рахунок протікання струму однофазного КЗ), і пошкоджена електроустановка відключається від мережі. При цьому в проміжок часу від моменту замикання на корпус до відключення електроустановки відбувається зниження напруги корпусу пошкодженої електроустановки щодо землі через перерозподіл напруги між фазним і нульовим захисним провідниками і наявності повторного заземлення нульового захисного провідника.
Занулення обмежує час дії струму на людину і знижує напругу дотику.
Область застосування занулення: трифазні чотирипровідні мережі змінного струму із заземленою нейтраллю напругою до 1 кВ; однофазні двопровідні мережі змінного струму з заземленим висновком; трипровідні мережі постійного струму із заземленою середньою точкою джерела.
Електрична схема заземлення та занулення.
Як максимального струмового захисту можуть застосовуватися: плавкі запобіжники або автомати, що встановлюються для захисту від струмів КЗ, магнітні пускачі з вбудованим тепловим захистом; контактори в поєднанні з тепловим реле, що здійснюють захист від перевантаження; автомати з комбінованими расцепителями.
Для забезпечення працездатності занулення провідність нульових захисних провідників повинна бути обрана такою, щоб при замиканні на корпус або на нульовий захисний провідник виникав струм КЗ, що перевищує не менше ніж в 3 рази номінальний струм плавкого елемента найближчого запобіжника; в 3 рази номінальний струм нерегульованого розчеплювача або уставку регульованого розчеплювача автоматичного вимикача, що має назад залежну від струму характеристику.
Схема занулення при наявності короткого замикання.
При захисті мереж автоматичними вимикачами, що мають тільки електромагнітний расцепитель, провідність вказаних провідників має забезпечувати струм не нижче уставки струму миттєвого спрацювання, помножений на коефіцієнт, що враховує розкид (за заводськими даними) і на коефіцієнт запасу 1,1.
При відсутності заводських даних для автоматичних вимикачів з номінальним струмом до 100 A кратність струму КЗ щодо уставки слід приймати не менше 1,4, а для автоматичних вимикачів з номінальним струмом понад 100 А - не менше 1,25.
Повна провідність нульового захисного провідника в усіх випадках повинна бути не менше 50% провідності фазного провідника. На повітряних лініях електропередачі занулення повинно бути здійснено нульовим робочим проводом, прокладеним на тих же опорах, що і фазні дроти.
На кінцях повітряних ліній (або відгалужень від них) довжиною понад 200 м, а також на вводах від повітряних ліній до електроустановок, які підлягають занулення, повинні бути виконані повторні заземлення нульового робочого проводу. При цьому в першу чергу слід використовувати природні заземлювачі, наприклад підземні частини опор, а також заземлення, виконані для захисту від порогового перенапруги.
