Заміна термоплівка в hp laserjet 3050 - чертовски докладно, так з картинками!
Одного разу з робочим МФУ (принтер-сканер-копір) трапилася зла біда - розрив термоплівка. Від чого? Та все просто - на друк були пущені листи, скріплені скріпкою. Звичайно ж, винуватця шукати ніхто не став, але принтер потребує ремонту - цим то ми зараз і займемося.
Заміна термполенкі в лазерному принтері справа нескладна, і це можна зробити навіть у себе вдома - були б інструменти і деталі на заміну, та протиральні рідини і мастило. Однак як і всюди, тут є свої підводні камені і нюанси, до яких бажано бути готовим заздалегідь. У цій статті ми спробуємо розкрити всі секрети - як же змінюється термопленка, а також трохи торкнемося внутрішнього устрою лазерного принтера.

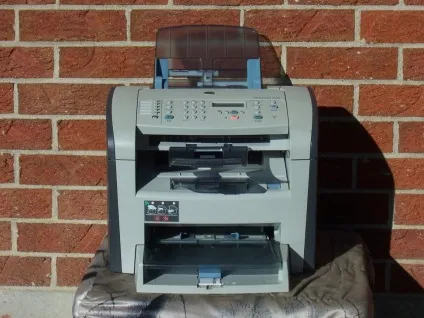

Отже, ось він - стоїть перед вами. Беремо в руки викрутку хрестоподібну, і починаємо!
Перш за все, для зручності, знімаємо лоток для паперу, віджавши дві засувки з боків. Вдавлюємо їх всередину (акуратно, не варто їх сильно напружувати - вони маленькі і тендітні!). і тягнемо лоток на себе.
Відкладаємо в сторону.

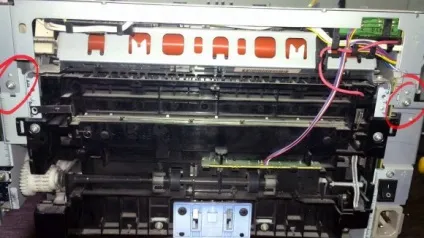

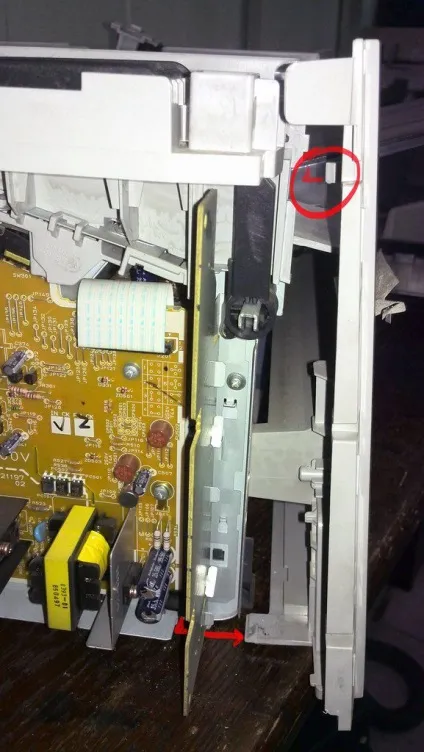

Розгортаємо принтер-МФУ задньою частиною до себе, викручуємо два гвинти, які тримають бічні кришки, знімаємо їх, піддягаючи викруткою і допомагаючи пальцями

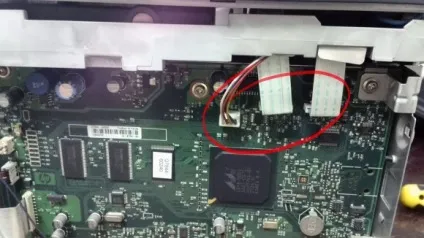

Від'єднуємо шлейфи, що ведуть до блоку сканування, намагаючись нічого не видерти з плати, піднімаємо кришку, знімаємо кріплення, віджимаючи засувки зверху
Відгинаємо і витягуємо ще одне кріплення
Знімаємо важелі, що піднімають притискної ролик

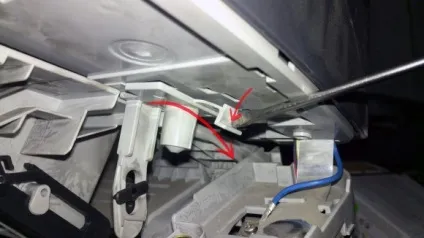

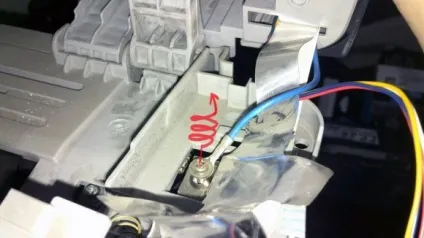

Витягуємо шлейфи, відкручуємо болт із заземленням
Знімаємо передню кришку. Для цього, відгинаємо кріплення зліва і справа, і, піддягаючи зверху викруткою, тягнемо на себе

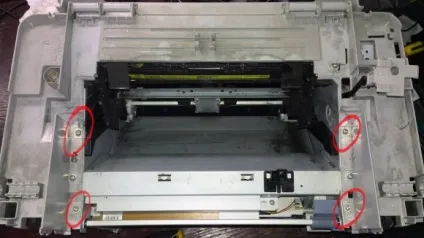

Скручуємо чотири гвинти, розгортаємо МФУ задньою частиною до себе, і відкручуємо тримає задню кришку гвинт, відчіплюватися її знизу, знімаємо.

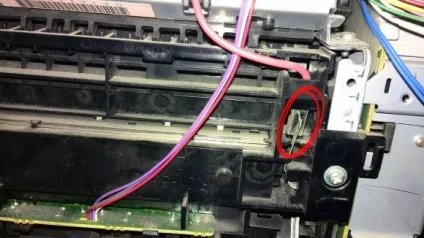

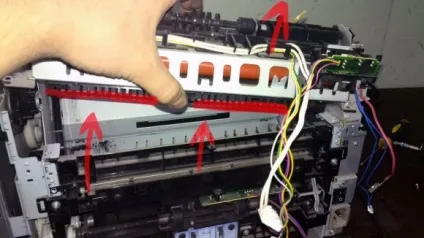

Відкручуємо ще 2 болта, що утримують верхню кришку, і демонтуємо. Відкручуємо два гвинти, знімаємо наполегливу пластину

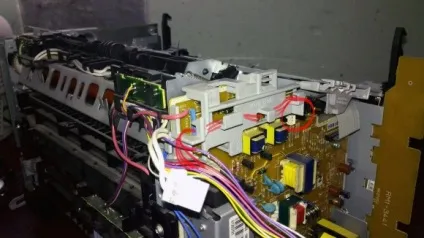

Від'єднуємо дроти до печі, запам'ятавши, куди кріпиться червоний провід!

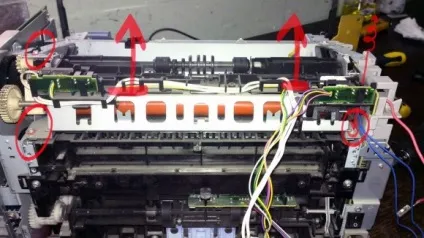

Піч готова до демонтажу! Ай да ми! Відкручуємо гвинти і ніжно знімаємо її.
Прибираємо в сторону непотрібний поки корпус, займаємося грубкою

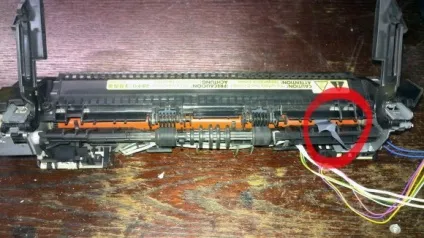

Бачимо (чи ні, як пощастить) значний шматок термоплівка, сиротливо стирчить між притискними валами. Ось вона, поломка. Потрібно міняти.
Приступаємо!

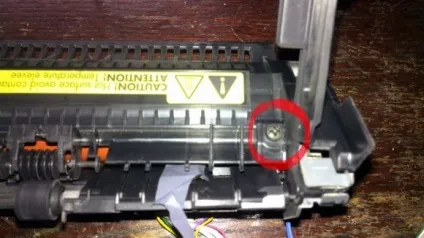

Знімаємо кришку фьюзера лазерного принтера (по-простому «піч»)

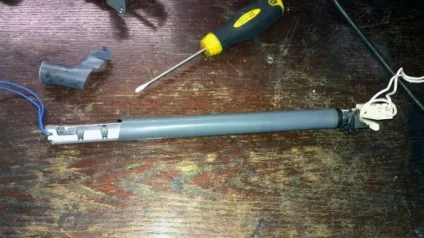

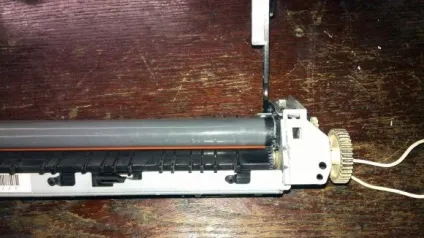

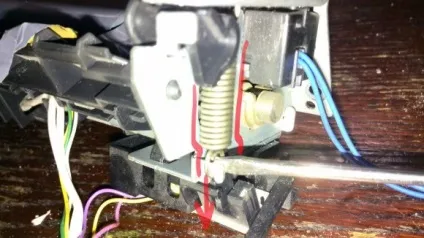

Зліва знімаємо шестерню, звільняємо наступну пружину з тими ж застереженнями. Тепер необхідно дістати білий шнур живлення печі, а потім вже знімаємо вал з термоплівка.

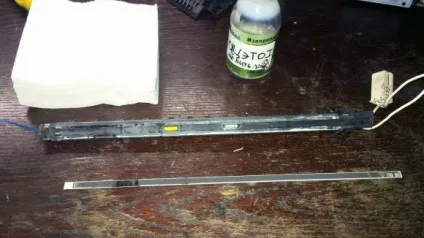

Знімаємо продірявився термоплівка. Дістаємо сам термонагревательний елемент, акуратно знявши чорний бушінг фьюзера з боку проводу живлення. Серветкою або тканиною, зі спеціалізованою очищає рідиною (можна і ацетоном), зчищають залишки пригоріла тонера і мастила

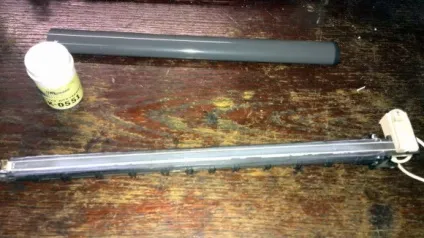

Тепер залишилося небагато (чесно-чесно!), Беремо нову термоплівка, повертаємо термоелемент на місце, наносимо мастило для термоплівок тонким шаром (менше міліметра товщиною), так само змащуємо і бушінгі, попередньо очистивши їх від старого мастила
Термоплівка більш щільним кінцем, поміченим чорною лінією, одягається до білої фішці харчування, щоб гумовий валик своєю м'якою шестернею не зашкодив її. Протираємо термоплівка ізопропаноловим спиртом від слідів пальців або мастила. Вставляємо в пази, вставляємо лівий і правий притискні курки, притискаємо пластинами і натягуємо пружини.
Вставляємо шестерню, прокручуємо - термопленка повинна обертатися! Якщо не обертається, перевірте правильність складання, або, можливо, доведеться підрізати пружини на один-два витка.

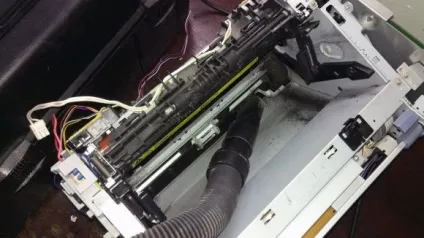

Якщо принтер зсередини брудний, засипаний тонером, (так буває часто) то буде здорово його гарненько почистити. Для цього цілком підійде спрей для очищення стекол і серветки. Ми користуємося пилососом зі спеціальним фільтром - ні в якому разі не всмоктуйте тонер домашнім пилососом, дрібні частинки тонера, пролетівши через фільтр, будуть витати в повітрі, а це негативно позначиться на вашому здоров'ї!
Можна також змінити ролик захоплення, якщо зношений, і протерти гальмівну площадку, як робимо це ми в компанії СІТ-Майстер. На цьому етапі бажано встежити за всіма дрібними, але неприємними недоліками в роботі принтера.

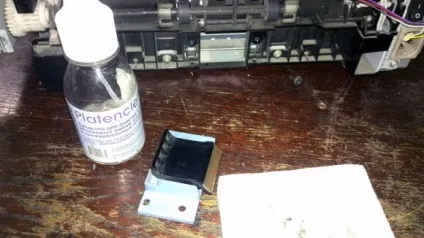

Гальмівна майданчик витягується при відкручування двох болтів ззаду в нижній частині принтера
Отже, ми піч вставляємо, закручуємо, в загальному, робимо все навпаки тому, як знімали. В даному випадку, ми зібрали всі важливі вузли воєдино, не одягнувши лише бічні кришки.

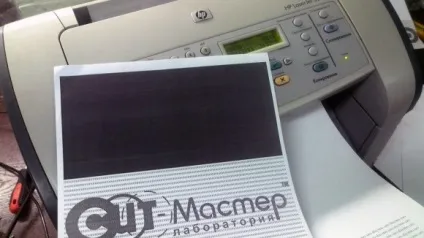

Пробна друк ... і ... о. жах! Тонер запікається ДУЖЕ погано. Змащується пальцем.
Не треба панікувати! На жаль, нерідко буває так, що причиною такого дефекту при ремонті принтера, є литовська (неоригінальна) термопленка. У таких випадках допомагає або замінити браковану термоплівки на оригінальну (СІТ-Майстер рекомендує використовувати саме оригінали деталей в ремонті принтерів), або виставити в драйвері принтера більш щільного типу папір для друку (цей варіант найменш прийнятний, через зайвих незручностей з боку клієнта). А є невелика хитрість, яка допоможе впоратися з ситуацією проблемою, не маючи під рукою оригінальної термоплівки для потрібно принтера.

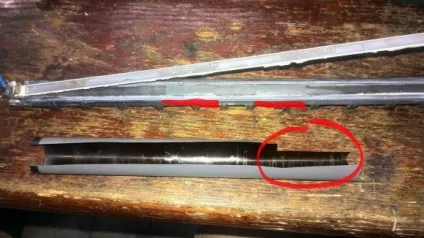

Отже, виправляється це досить легко. Знову потрібно розібрати піч, (так, розбираючи її перший раз, ви не раз згадували міцним слівцем незручну розбирання-збирання, але це не найскладніша піч, вам дуже пощастило), і покласти на термістра і термо-запобіжник приблизно 3 шари відрізків термоплівка, шириною в жолоб рами для термоелемента і довжиною в 2 сантиметри.
Збираємо (тепер ви вже більш досвідчені, і зберете набагато швидше! Але не варто захоплюватися, будьте уважні до збірки, бо розбирати ще раз через те, що ви забули підключити будь-якої важливий вузол вас не потішить))

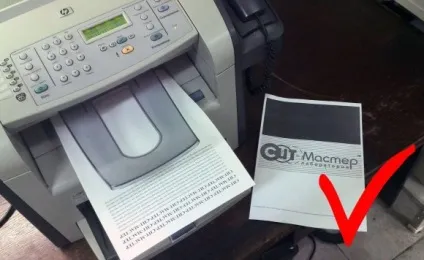

Збираємо, перевіряємо якість друку. УРА! Все ідеально!
Вітаємо, тепер ви знаєте, як це робиться)
