Захист від підтікання та затоплення своїми руками, фірма дідуся Ашота
У цій статті описується виготовлення захисту від протікання і затоплення квартири.
Основним завданням цієї автоматизованої системи є закриття електричних клапанів на трубопроводах водопостачання квартири при аварійних ситуаціях. Аварійні ситуації можуть створюватися при поривах гнучких (в оплетке) сполучних шлангів і несправності вентилів, трійників, трубопроводів. Принцип роботи системи полягає в виявленні затоплення сенсорними датчиками, які за допомогою електронного пристрою закривають клапана, на які подають воду трубопроводах.
Захист від підтікання та затоплення позбавляє від значних витрат часу і коштів і проблем з сусідами. Витрати на придбання та установку автоматизованої системи несумірні з витратами по усуненню наслідків аварії.
Можна придбати і встановити готову систему антизатоплення. Такі системи є у продажу. Це «Аквасторож», «Нептун», «Гідролок». У кожної системи є свої переваги і недоліки, але основним недоліком їх всіх є їх висока вартість 200 $ - 500 $, в залежності від типів датчиків (провідні та радіодатчики) і типів контролерів і виконавчих механізмів.
Я вирішив зібрати систему своїми руками. У підборі комплектуючих перевага віддавалася надійності і практичності використовуваних компонентів.
В якості електронного пристрою, що виконує функції контролю і управління за заданим алгоритмом було вибрано «Пристрій контролю рівня САУ-М7.Е».
«Прилад САУ-М7.Е призначений для створення систем автоматізаціітехнологіческіх процесів, пов'язаних з контролем і підтримкою заданого рівня рідких або сипучих речовин в різного роду резервуарах, ємностях, контейнерах і т.п.» - цитата з інструкції.
Це пристрій відрізняється надійністю, великим вибором і гнучкістю налаштувань параметрів, і невеликими габаритними розмірами. А також максимально допустимим струмом навантаження, комутованих контактами вбудованого реле 8А, що дозволяє управляти виконавчими пристроями без додаткових пускачів.

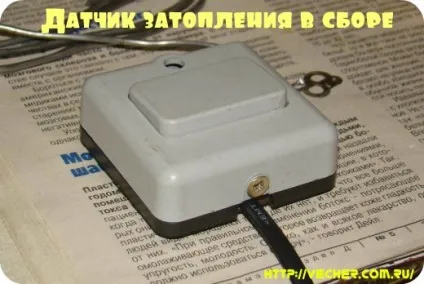

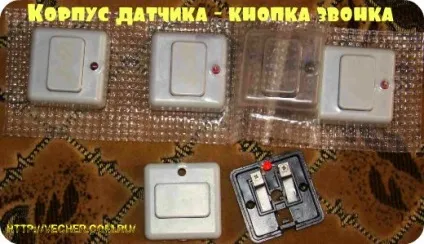

Наступним кроком був підбір корпусів датчиків затоплення і промальовування друкованих плат під підібрані корпусу. Для корпусів датчиків в магазині були придбані чотири кнопки квартирного дзвінка.
Виготовлення датчиків затоплення.

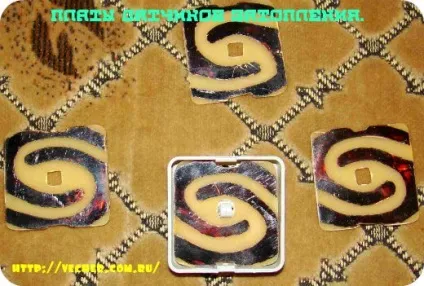

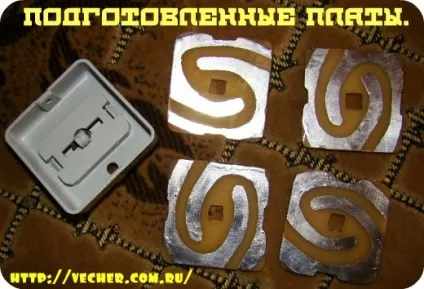

Під розміри кнопки промальований ескіз друкованої плати датчика затоплення.
Плати, спочатку, планувалося встановлювати в кришку кнопки, про що свідчать проточки з боків плат. Але потім було прийнято рішення встановлювати плати в нижню виїмку самої кнопки.

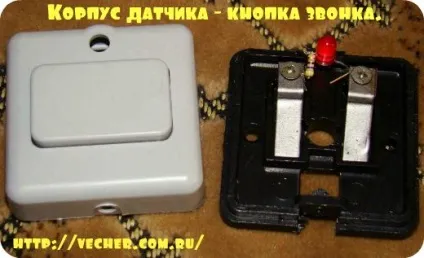

Зовнішній вигляд кнопки без кришки.

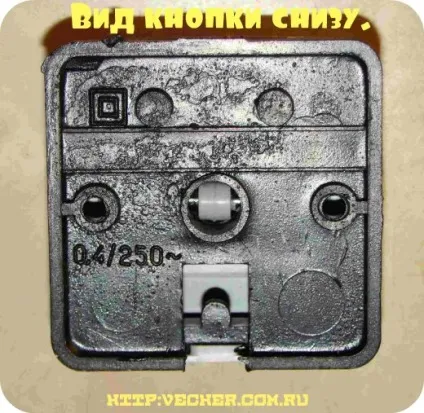

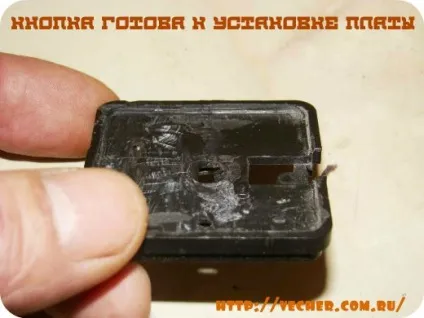

Далі необхідно прибрати всі опуклості з нижньої сторони кнопки, як на фото.
Встановлюємо плату на підготовлене місце знизу кнопки і свердлом діаметром 0,8-1,0 мм просвердлюємо плату разом з кнопкою по кутах. У просвердлені отвори вставляємо скоби з лудженої мідного дроту діаметром 0,8 мм.

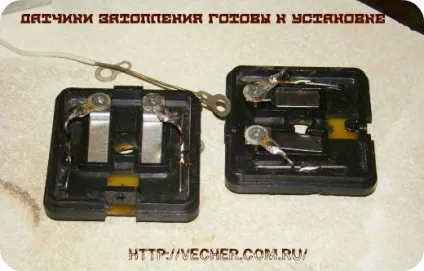

Простягаємо скобу в сторону друкованої плати до упору і формуємо по кутах з дроту скоби ніжки висотою 2,5 - 3,0 мм. Припаюємо дріт до друкованої плати.

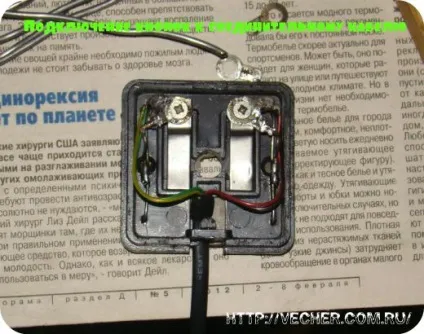

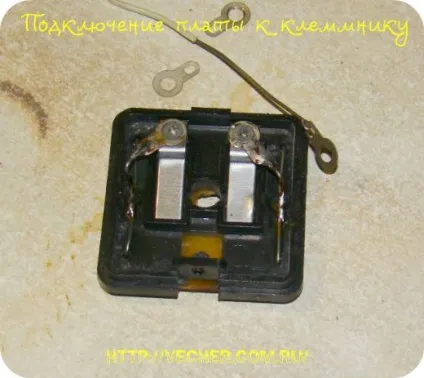

Відключаємо від клем світлодіод з резистором. Припаюємо до відрізків проводу клемні наконечники, підключаємо їх під гвинти клемниками кнопки і припаюємо до скоб друкованої плати.
Підключення і настройка пристрою контролю рівня САУ- М7.Е.

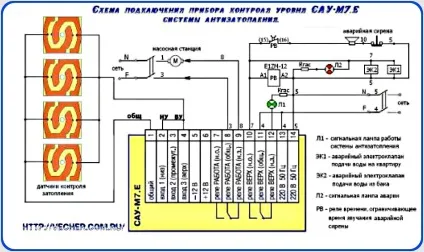

Для підключення пристрою застосовуємо схему

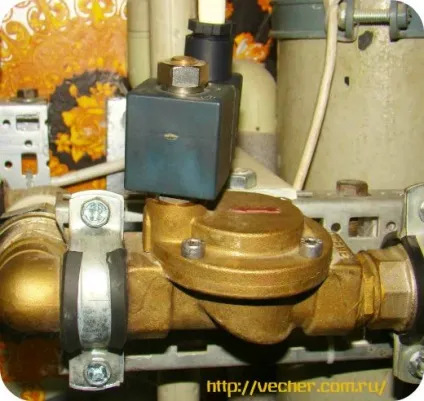

При замиканні, що пролилася водою, будь-якого датчика затоплення, включаються вихідні електромагнітні реле «Верх» і «Робота». Своїми контактами реле відключають насосну станцію і підключають електромагнітні клапана ЕК1 і ЕК2, врізані в трубопроводи подачі води. Електроклапана я застосував італійські «СЕМІ» 8715NN0206, нормально відкриті. Закриваються при подачі на обмотку клапана напруги 220 В.
Разом з елетроклапанамі контактами 10 і 11 реле Верх підключається реле часу Е17М-12, яке призначене для обмеження часу звучання аварійної сирени до однієї хвилини (щоб не нервували сусіди, коли нікого немає вдома). Контактами РВ 15 і 16 аварійна сирена відключається, сигнальна лампа аварії залишається включеною до усунення аварії. Реле часу, сирену і сигнальні лампи можна застосувати будь-які. Для їх харчування можна використовувати постійна напруга 12В на контактах 5 і 6 пристрої САУ-М7Е.
Перед включенням в роботу пристрій САУ-М7.Е необхідно налаштувати перемиканням перемичок на комутаторах К1-К4.

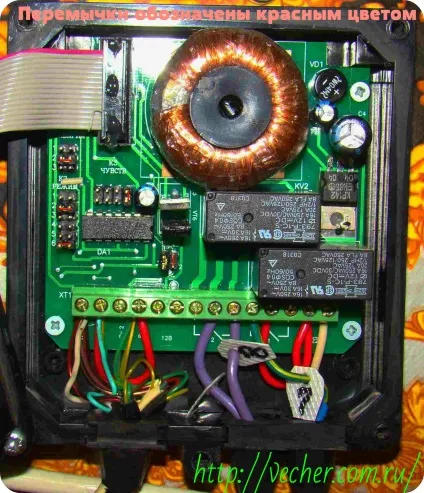

На фото показано як необхідно розташувати перемички.
Подаємо на схему напруга живлення і перевіряємо працездатність. При відсутності води, датчики затоплення сухі, система водопроводу працює в штатному режимі.

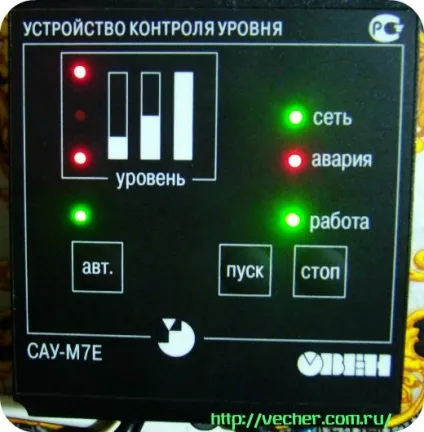

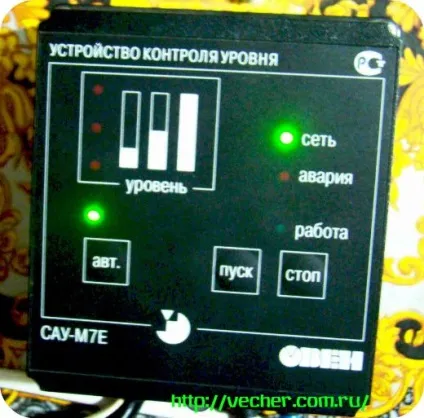

Якщо на датчики затоплення потрапляє вода сигналізація на передній панелі САУ-М7Е має вигляд як на фото
Електроклапана повинні перекрити потік води, звучить звукова сигналізація, включена червона сигнальна лампа аварії.
Таким чином, система захисту від протікання і затоплення зібрана своїми руками і протестована. Вартість системи на порядок менше промислової, але по надійності вона нітрохи не поступається. У цій системі захисту краще застосувати пристрої контролю рівня рідини трьохканальний САУ- М6 замість САУ-М7Е. Цей прилад простіше і зручніше в застосуванні в даному випадку. Він містить три канали з окремою регулюванням і три реле. Тому на ньому простіше реалізувати алгоритм роботи системи. Але я не зміг знайти такий прилад, тому застосував САУ-М7Е.
Якщо вирішите зібрати систему на САУ-М6 - звертайтеся [email protected]. Є схема системи і інструкція САУ-М6. Пишіть відгуки, діліться новими ідеями.
