Захист креслень autocad

Основні види захисту креслень Автокад

Перш ніж розглядати способи захисту креслення Автокад (саме в форматі * .DWG) слід зазначити - абсолютного захисту не існує! Будь-яку систему можна зламати! В даному випадку, що стосується файлів AutoCAD, то це під силу людині, знайомому з програмуванням на LISP або досвідченому користувачеві програми.

способи захисту

1) Зберегти креслення в PDF-файл. Якість не втрачається! Зберігаються всі шари. Досить надійна і проста захист.

Звичайно ж існує велика різноманітність конверторів, що перетворюють файли з PDF в DWG. Але є одне АЛЕ: переклад такими програмами дуже «корявий» і неякісний. Надалі працювати з таким файлом просто неможливо. Створюється величезна кількість окремих примітивів, креслення спотворюється, текст перетворюється в набір ліній і сплайнів. Є і хороша ПО, таке як Print2CAD, наприклад. Але вартість такої програми понад 200 $.

5) Використовувати мову програмування LISP для специфічної та індивідуального захисту проекту. Даний спосіб більш просунутий і під силу досвідченим програмістам.

Захист креслення AutoCAD паролем

Пароль в Автокаде

Він як і в інших додатках, являє собою набір символів або фразу, від якої складності якої залежить ступінь надійності вашого креслення (не варто забувати про программах- «зломщиків»).

В AutoCAD користувачеві надається можливість вибору способу шифрування. Також можна зашифрувати властивості самого креслення (рис. 1). Щоб викликати діалогове вікно «Параметри безпеки», потрібно в командному строкеввесті БЕЗОПНАСТР.

Слід розуміти, після того як пароль був введений і збережений, цей проект можна буде відкрити тільки-тільки за умови правильно зазначеного пароля.

ПРИМІТКА:

Якщо пароль загублений, то відновлення креслення неможливо! Тому, як правило, краще перестрахуватися і створити резервну копію креслення.

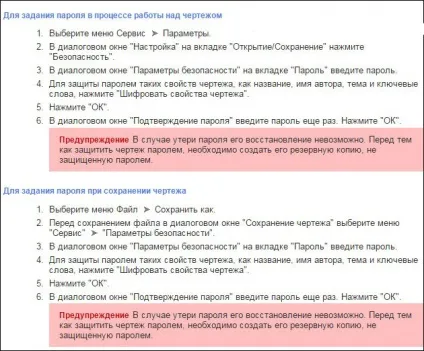

Якщо ваш проект складається з декількох креслень, то пароль потрібно задавати індивідуально для кожного файлу. Визначити пароль можна при збереженні креслення або ж його редагуванні (рис.2).

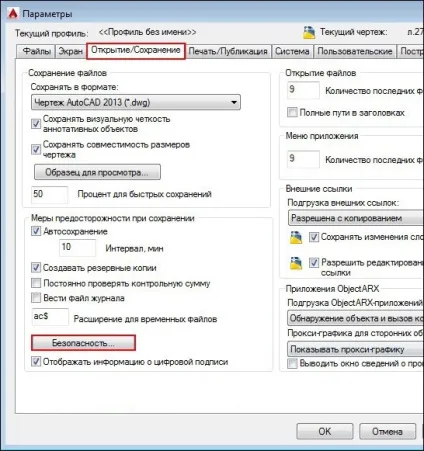

Пароль c креслення AutoCAD можна зняти (якщо в подальшому в цьому немає необхідності). У командному рядку введіть ПАРАМЕТРИ. У діалоговому вікні перейдіть на вкладку «Відкриття / збереження», потім натисніть «Безпека» (рис. 3).

У вікні «Параметри безпеки» на вкладці «Пароль» потрібно зняти галочку «Для відкриття цього креслення необхідно ввести пароль (слово або фразу)». Після виконаних дій натискаєте Ок.

Ось мабуть і все основні аспекти щодо захисту креслення AutoCAD паролем. Ознайомтеся також з корисним матеріалом по іншим способам захисту ваших креслень.

Захист креслення від редагування. Мн-блок Автокад

Створення Мн-блоку в Автокаде

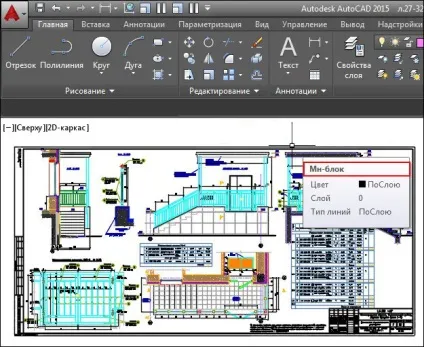

Один із способів захисту вашого проекту в форматі * .dwg - це створення Мн-блоку в Автокаде.

Так що таке Мн-блок в Автокаде? Мн-блок, він же різноманітний або багатовидовий - це невзриваемий об'єкт-блок, який не можна розчленувати або редагувати. При цьому в кресленні можна створювати нові примітиви і об'єкти, працювати з шарами (вкл. / Викл. Заморожувати / розморожувати шари), а також друкувати проект.

Щоб створити такий захист потрібно скористатися додатковим LISP-додатком. Файл AutoLISP-додатки (скачати файл ESConvert.lsp) потрібно завантажити в AutoCAD через «Управління» → «Завантажити додаток», після чого в командному рядку ввести «ESConvert». Весь креслення в поточному файлі перетворитися в блок.

ПРИМІТКА:

Перед виконанням команди «ESConvert» краще створити резервну копію вашого проекту (причому зберегти його під іншим ім'ям)!

Розробники даного LISP-додатки Едуард Смолянка, Петро Лоскутов aka Alaspher.
