Захисні провідники в електроустановках (pe-провідники)
Головним завданням, яке повинна бути вирішена при створенні будь-якої електроустановки, є забезпечення її електробезпеки. Нормативні документи передбачають сукупність заходів щодо захисту людей і тварин від ураження електричним струмом, яку слід передбачити при проектуванні електроустановки та її монтажі.
Під провідником в нормативної документації розуміється провідна частина (частина, здатна проводити електричний струм), розрахована на проведення електричного струму певного значення. В електроустановках будинків використовуються лінійні, нейтральні, захисні і деякі інші провідники.
Захисні провідники (РЕ) застосовуються в електроустановках для захисту людей і тварин від ураження електричним струмом. Захисні провідники, як правило, мають електричну зв'язок з заземлювальним пристроєм і тому в нормальному режимі електроустановки будівлі знаходяться під потенціалом локальної землі.
До захисних провідників приєднуються відкриті провідні частини електрообладнання класу I, з якими людина має багаторазові електричні контакти.
Тому при виконанні монтажу електроустановки будівлі дуже важливо не переплутати захисні провідники з лінійними провідниками, щоб виключити ситуацію, коли людина, що доторкнеться до корпусу, наприклад, холодильника, до якого помилково підключений фазний провідник, буде вражений електричним струмом. Унікальна кольорова ідентифікація захисних провідників призначена для різкого скорочення подібних помилок.
У системах TN-C, TN-S, TN-С-S захисний провідник з'єднаний з заземленою токоведущей частиною джерела живлення, наприклад, з заземленою нейтраллю трансформатора. Він називається нульовим захисним провідником.
В електроустановках будинків застосовуються також суміщені нульові захисні і робочі провідники (РЕN-провідники). які поєднують функції як нульових захисних, так і нейтральних (нульових робочих) провідників. За своїм призначенням до захисних провідників відносяться також заземлювальні провідники і захисні провідники зрівнювання потенціалів.
Заземлювальні провідники є складовою частиною заземлювального пристрою електроустановки будівлі. Вони забезпечують електричне з'єднання заземлювача з головною заземлення корпусу, до якої, в свою чергу, приєднуються інші захисні провідники електроустановки будівлі.
Провідники зрівнювання потенціалів застосовуються в електроустановках будинків і в будівлях для виконання зрівнювання потенціалів (з'єднання між собою відкритих і сторонніх провідних частин з метою забезпечення еквіпотенціальності), яке зазвичай призначене для захисту людей і тварин від ураження електричним струмом. Тому в більшості випадків ці провідники є захисними провідниками зрівнювання потенціалів.

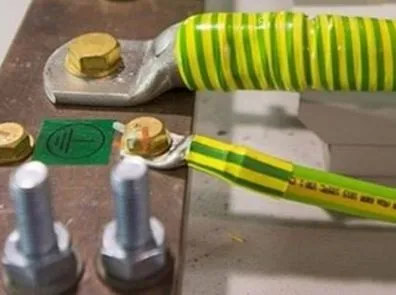

Відповідно до вимог ГОСТ Р 50462 жовтий колір і зелений колір можуть використовуватися в комбінації жовто-зеленого кольору, яка застосовується виключно для позначення захисних (нульових захисних) провідників (PE). Застосування для ідентифікації провідників жовтого кольору або зеленого кольорів не допускається, якщо існує небезпека змішування зазначених квітів з комбінацією жовтого і зеленого кольорів.
На підставі вимог, викладених в ГОСТ Р 50462, в ПУЕ були внесені доповнення, що встановлюють наступні кольори провідників електропроводок:
двоколірна комбінація жовто-зеленого кольору повинна позначати захисні і нульові захисні провідники;
блакитний колір слід застосовувати для ідентифікації нульових робочих провідників;
двобарвне комбінацію жовто-зеленого кольору по всій довжині провідника з блакитними мітками на його кінцях, які наносяться під час монтажу, необхідно використовувати для позначення PEN-провідників.
Відповідно до вимог ГОСТ Р МЕК 245-1, ГОСТ Р МЕК 60227-1 і ГОСТ Р МЕК 60173 комбінація жовтого і зеленого кольорів повинна використовуватися тільки для позначення тієї ізольованої жили кабелю, яка призначена для застосування в якості захисного провідника. Комбінація жовтого і зеленого кольорів не повинна застосовуватися для ідентифікації інших жил кабелю.
