Загальний провід або земля
Загальний провід (земля, корпусних провід) - це позначення точки, потенціал якої приймається за нуль. В се інші потенціали і напруги вимірюються щодо цього потенціалу, то загального проводу.
Всі відкриті струмопровідні частини приладів і ланцюгів зазвичай заземлені за допомогою захисного заземлення пристрою, який підключається до загального проведення приладів. Таким чином, між цими приладами не може виникнути різниця потенціалів, і не буде текти небезпечний для життя струм.

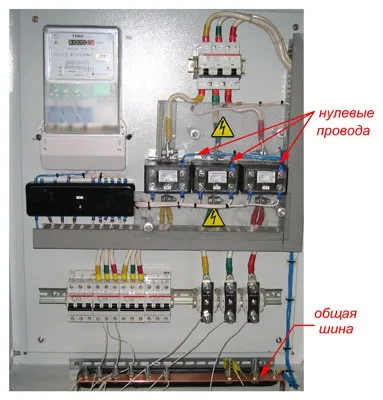

На малюнку 1. показано, як на силовому розподільному щиті всі прилади з'єднані загальною нульовою точкою за допомогою товстих мідних проводів на мідну шину, яка з'єднана з заземлювачем укопаним в землю. Це і є загальний провід схеми.
Малюнок 1. Загальний провід в розподільному щиті.
Заземлювач або заземлюючих пристроїв захищає людину від ураження електричним струмом.

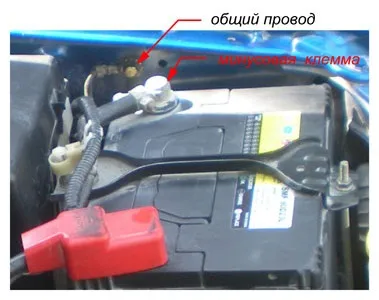

Заземлення використовується так само в автомобілях. У цьому випадку в якості загального проводу використовується шасі. Якщо заглянути під капот автомобіля, то ви побачите, як мінусовій провід акумулятора підключений прямо до рами авто (рис 2.).
Малюнок 2. Загальний провід в автомобілі.
Це і є земля або загальний провід електрообладнання автомобіля.
Ще раз повторимо, що земля це точка ланцюга, потенціал якої приймається за нуль і щодо цієї точки вимірюються всі напруги.
В електронному обладнанні металевий корпус або шасі також служить загальним проводом або землею.

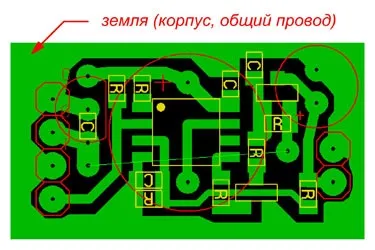

У невеликих електронних схемах, виконаних на друкованих платах, які розміщуються в пластмасовому корпусі, загальною земляним проводом є мідна підкладка. Так само загальні корпусні провідники на друкованих платах зазвичай виконуються якомога з більшою площею (рис 3).
Малюнок 3. Загальний провід на друкованій платі.
