Загальна характеристика групи анаеробні клеї

Анаеробні клеї - це однокомпонентні матеріали, які тверднуть при кімнатній температурі за умови відсутності контакту з киснем. Рідкий компонент затвердіння залишається неактивним до тих пір, поки він знаходиться в контакті з атмосферним киснем. Якщо клей позбавлений доступу атмосферного кисню, наприклад, при з'єднанні деталей, відбувається швидке затвердіння - особливо при одночасному контакті з металом. Це затвердіння може бути представлене в такий спосіб: при припиненні надходження атмосферного кисню формуються вільні радикали під дією іонів металу (Cu, Fe), ці вільні радикали сприяють початку процесу полімеризації (див. Рис. 1).

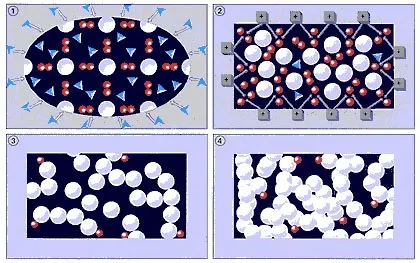

Рис.1: Полімеризація клеїв при анаеробної реакції: при постійному впливі кисню клей залишається в рідкому стані (1). При попаданні клею в зазор припиняється надходження кисню (2), пероксиди перетворюються у вільні радикали, вступаючи в реакцію з іонами металу. Вільні радикали стимулюють формування полімерних ланцюжків (3). Отверджене стан (4) являє собою тверду структуру зі зшитими полімерними ланцюжками.

Капілярний ефект дозволяє проникати анаеробним клеїв навіть в дуже маленькі зазори. Отверджене клейкі речовини "вклинюється" в шорсткі поверхні деталей. Процес полімеризації також стимулюється контактом клею з металевими поверхнями, які виступають в якості каталізора. Так як пасивні матеріали мають нульовий або мінімальний каталітичний ефект, то для прискорення і досягнення остаточної полімеризації потрібні активатори. У таких випадках на одну або обидві поверхні, що склеюються попередньо наноситься рідкий активатор, а потім - речовина, що клеїть. Заздалегідь змішувати компоненти неактивного клею і активатора не можна.

Вплив пасивних і активних матеріалів на анаеробну полімеризацію:

активні матеріали
швидке затвердіння

пасивні матеріали
Повільне затвердіння *

Анодіруют. покриття
Алюміній (з низ. Утримуючі. Міді)
кераміка
хромовані покриття
Скло
Високолегіров. сталь
нікель
оксидні плівки
пластмаса
срібло
Нержавіюча сталь
олово
цинк

* - використовувати активатор для прискорення полімеризації

Анаеробні клеї мають наступні властивості:

• дуже висока міцність
• хороша термостійкість (від -50 ° C до +250 ° C)
• швидке затвердіння
• легкість нанесення автоматичним дозатором, тому що вони однокомпонентний
• не потрібно фінішна обробка частин; допустима шорсткість поверхні 8 - 40 мкм (Ra)
• одночасний ефект герметизації і високою химостойкие
• хороша вибростойкость
• хороша стійкість до динамічних навантажень

Отверждение, особливо швидкість затвердіння анаеробних продуктів, головним чином, залежить від:

• типу, що склеюються
• величини зазору між деталями
• температури
• типу застосовуваного активатора
