Підтема. З'ЄДНАННЯ АЛЮМІНІЄВИХ І МІДНИХ ЖИВ Болтове
І гвинтові із клином
Коротка характеристика підтеми і рекомендації по її вивченню
Організувати вивчення цієї підтеми порівняно легко. Будівельними нормами і правилами передбачається приєднання однодротових алюмінієвих жив (перетином 2,5-10 мм 2), вигнутих в кільце, для проводів напругою до 2 кВ і кабелів до 35 кВ (допускається перетин жив від 16 до 120 мм 2) і однодротових мідних жил (перетином 0,75-10 мм 2), вигнутих в кільце, для проводів напругою до 2 кВ і кабелів до 1 кВ.
Відгалуження від нерозрізних магістралей з алюмінієвими жилами допускається застосовувати для проводів напругою до 2 кВ і кабелів до 1 кВ при перетині нерозрізних магістралей від 4 до 150 мм 2 і відгалужень від 2,5 до 95 мм 2. а відгалуження від нерозрізних магістралей з мідними жіламі- тільки для проводів напругою до 2 кВ при перетині жив нерозрізних магістралей від 4 до 150 мм 2 і відгалужень від 1,5 до 95 мм 2.
При приєднанні однодротових жив до плоских і штирьовим гвинтовим затискачів дотримуються ряд правил. Гвинтові затискачі повинні мати обмежує шайбу-зірочку або інший пристрій, що перешкоджає «видавлювання» жили, стандартну розрізну пружну шайбу і протикорозійне гальванічне покриття. Для зачистки жив використовують кварцевазеліновой пасту (50% по масі кварцовий пісок або мелений кварц і 50% технічний вазелін без кислот і лугів) або технічний нейтральний вазелін і скляну шкурку або наждачний папір.
Для вивчення цієї підтеми учням досить виконати приєднання алюмінієвих і мідних жил способами, показаними в настановної карті 19. Як обмежує пристрою всі способи передбачають шайбу-зірочку. Технологічна послідовність виконання вправ показана в настановної карті 20 на прикладі з'єднання мідної та алюмінієвої жив в люстровая затиску з тією лише різницею, що обмежує пристрій виготовлено у вигляді коритця. Вивчивши цю картами і виконавши вправи, учні повинні самі розробити технологію виготовлення гвинтового з'єднання способом, запропонованим майстром.
У настановної карті 21 показана технологія виконання відгалуження без розрізання магістральної жили. Тут використовується інший пристрій, що перешкоджає видавлювання жили.
Можна запропонувати учням вправи по приєднанню однодротових алюмінієвих жив перетином 16-70 мм 2 до висновків електрообладнання або шинам, а інструкційні карти розробити самостійно. При виконанні вправ треба дотримуватися загальних правил безпеки праці.
Інструкційна карта 19. Приєднання алюмінієвих жил проводів і кабелів до контактних висновків електрообладнання

Пристрій гвинтового затиску:
1 - викрутка, 2 - гвинт, 3 - пружна шайба, 4 - шайба-зірочка, 5 - алюмінієва жила, 6 - контактний
висновок
Область застосування: кращий спосіб для окінцювання однодротових алюмінієвих жив (перетином 2,5-10 мм 2) згинанням в кільце проводів напругою 2 кВ і кабелів до 35 кВ.
Навчальні цілі: вивчити пристрій гвинтових затискачів для приєднання алюмінієвих і мідних жил; навчитися приєднувати алюмінієві і мідні жили до контактних висновків електрообладнання; навчитися вибирати гвинт, розміри шайб-зірочок в залежності від перетину жил, користуючись довідковою таблицею, наведеною в кінці карти.
Вимоги. Деталі гвинтових затискачів повинні відповідати даним, наведеним в таблиці, жилу необхідно ретельно зачистити і змастити кварцевазеліновой пастою, а з'єднання надійно затиснути.
Інструменти і пристосування: викрутка розміром 135X0,3 мм, кусачки, монтерский ніж, універсальні кліщі КУ-1 або пасатижі і круглогубці, кліщі для зняття ізоляції КСИ-1, МБ-1.
Матеріали: кварцевазеліновой паста, шайби-зірочки, пружні розрізні шайби, гвинти М4-М8, гайки, висновки лічильників, котушок або іншого електрообладнання, наждачний папір або скляна шкурка, відрізки настановних проводів і кабелів.

Ескізи і способи приєднання

Інструктивні вказівки і пояснення

Визначити перетин під'єднується жили Вибрати гвинт, гайку, шайбу-зірочку, пружну розрізну шайбу в залежності від перетину під'єднується жили. Якщо жилу під'єднують до висновку лічильника або іншого апарату (електроустаткування), перевіряють за допомогою таблиці відповідність розмірів затиску і перетину обраної жили

Підключення проводу до складальний гвинтовому затиску

Зняти спеціальними кліщами або монтерським ножем ізоляцію з кінця під'єднується жили на відстані, достатньому для згинання кільця під гвинт плюс 2-3 мм
Зачистити оголений кінець жили скляною шкуркою під шаром кварцевазеліновой пасти
Зігнути підготовлений кінець жили в кільце за допомогою спеціальних кліщів або круглогубцев Розташувати жилу так, щоб вигин кільця був направлений за годинниковою стрілкою Встановити деталі гвинтового затиску в послідовності, показаній на малюнках Притиснути кільце висновку через шайбу-зірочку і розрізну пружну шайбу, щільно загорнувши гвинт або гайку за допомогою викрутки або щипців

Підключення проводу до висновку котушки

Інструкційна карта 20. З'єднання проводів мережі з мідними проводами освітлювальної арматури

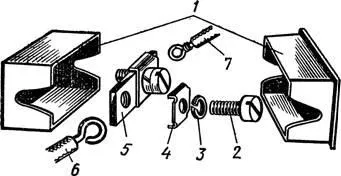

Пристрій гвинтового затиску:
1 - корпус затиску, 2 - гвинт, 3 - пружна шайба, 4 - деталь, що обмежує видавлювання алюмінієвої жили, 5 - підстава затиску (планка), 6 - електропровід освітлювальної арматури
Область застосування: для під'єднання освітлювальної арматури до мідних і алюмінієвих жил проводів і кабелів з гумовою і пластмасовою ізоляцією.
Навчальна мета: навчитися приєднувати освітлювальну арматуру до мережі за допомогою люстровая затискачів.
Вимоги. Гвинтові затискачі повинні мати гальванічне покриття, постійно натискає пружний елемент і обмежують бортики проти «видавлювання» алюмінію з-під контактної поверхні.
Інструменти і пристосування: викрутка розміром 135X0,3 мм, кусачки, універсальні кліщі КУ-1 або круглогубці, монтерский ніж, пасатижі, кліщі для зняття ізоляції КСИ-1, МБ-1.
Матеріали: гвинтовий затиск КЛ-2,5 або інший, кварцевазеліновой паста, наждачний папір або скляна шкурка, відрізки настановних проводів і кабелів з алюмінієвими і мідними жилами.

Ескізи і найменування операцій

Інструктивні вказівки і пояснення

Виміряти діаметр контактного гвинта. Визначити довжину жили, необхідну для згинання замкнутого колечка Видалити з допомогою спеціальних кліщів або монтерським ножем ізоляцію з кінця під'єднується жили на знайденому відстані плюс ще 2-3 мм

Зачистити оголену частину жили до металевого блиску скляною шкуркою або наждаковим папером під шаром вазеліну або кварцевазеліновой пасти Покрити негайно після зачистки шаром чистої кварцевазеліновой пасти. Цей шар повинен рівномірно розподілятися по всій зачищеною частини жили

Зачистка і мастило жили

Зігнути підготовлений кінець жили «колечком» під діаметр гвинта кліщами або круглогубцами. При стендовій заготівлі проводів колечка згинають за допомогою механізму
