З’єднання металевих труб без зварювання і різьблення

При з'єднанні і ремонті металевих труб, як правило, використовують різьбове зчленування або зварювання. Але в ряді випадків нарізати нову різьбу не представляється можливим, а зварювальні роботи вкрай важко зробити через підвищену пожежну небезпеку або важкодоступність місця стику різних ділянок магістралі.

Крім того, ці роботи потребують значних фінансових і тимчасових витрат, і в цьому випадку використовують способи з'єднання труб без зварювання і різьблення, які дозволяють забезпечити надійний і довговічний результат без великих вкладень і в найкоротші терміни. Ми коротко розповімо про ці способи.

Короткий огляд способів з'єднання і ремонту трубопроводів

Металеві труби мають певний термін служби, і особливо вони схильні до корозії в зоні різьбових з'єднань при високій температурі рідини. Іноді, через низьку якість матеріалу, в тілі труб виникають свищі, які вимагають термінового ремонту, а в чавунних каналізаційних трубах можуть відбуватися тріщини і відколи від механічного впливу.

Форс-мажорні обставини вимагають швидкого реагування, що забезпечує надійний ремонт газових, водопровідних, опалювальних та каналізаційних труб без різьблення і зварювання. У промисловості існує досвід такого з'єднання газових і нафтових трубопроводів, який забезпечує не тільки герметичне з'єднання, але і відсутність корозії на стикових частинах.

Необхідність оперативного і якісного ремонту, а також здійснення врізки з відведенням від магістралі, підштовхнули інженерів до ряду конструкторських рішень. Основним принципом кожного з них є з'єднання труб без зварювання, що забезпечує герметичне і міцне з'єднання стиків, навіть при високому тиску і гарячому носії в системі.

Цей процес проводиться за допомогою наступних найбільш популярних пристроїв:

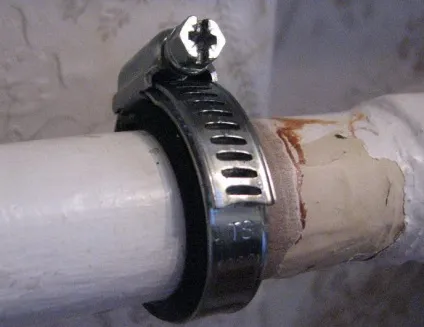

• ремонтні роботи за допомогою хомута, цим способом можна усунути несправність водопровідної, каналізаційної системи та навіть відремонтувати трубу глушника автомобіля;
• фланцеве з'єднання на болтах із застосуванням гумових прокладок;
• ремонтно-монтажні обойми для систем водопостачання;
• муфта Гебо або компресійний фітінг, що дозволяє з'єднувати ділянки і робити відводи від основної труби, де температура носія не вище 80 о С з можливістю повторного використання;
• монтаж труб, поворотних елементів і відгалужень за допомогою прес-фітингів, які обжимають труби за допомогою прес-кліщів і забезпечують високу міцність і герметичність нероз'ємного з'єднання.
• магістральні з'єднання, засновані на герметичних термозбіжних муфтах із застосуванням спеціального обладнання.

Важливо при виборі звертати увагу на цільове використання вироби, оскільки воно може служити або тимчасовим ремонтним пристосуванням, або мати постійний експлуатаційний характер, а від цього залежить і його вартість.

На відміну від труб, що зварюються з'єднання на основі ущільнювачів не вимагають спеціальної обробки торців, а потребують лише в очищенні від забруднень, нерівностей, іржі і металевих задирок з метою забезпечення герметичності місця стикування.

Зчленування труб за допомогою хомутів, фланців і обойм

Найпростіші пристрої для швидкого ремонту і зчленування труб, зазвичай кріпляться болтами і складаються з двох частин, які надягають на трубу і за допомогою гумового ущільнювача фіксуються в потрібному місці. Винятком є ​​фланцеве з'єднання газових труб, яке стягується болтами через гумову прокладку з метою заміни відрізка магістралі.

Заміна металевих і пластикових стоків каналізації при ремонті також ґрунтується на заміні пошкоджених ділянок з установкою гумових ущільнювачів без стягування тому, що в них немає тиску. Тут головним є не допустити протікання, що стікає самопливом води і появи запахів.

Швидка врізка або ремонт за допомогою хомутів і обойм не є абсолютно надійним, особливо в системах з високим тиском і температурою носія, і є тимчасовим заходом. Хомути різних конструкцій є нероз'ємні або роз'ємні трубообразние конструкції і затягуються через прокладки на місцях прориву з допомогою болтів.

Вони розраховані на діаметр всіх використовуваних труб аж до 1520 мм і бувають одинарними, подвійними або потрійними. Відрізняються швидким монтажем на пошкодженій ділянці, але вимагають акуратного й послідовного затяжки болтів без перекосів і деформації ущільнювачів.

З'єднання за допомогою ремонтних обойм більш надійно тому, що вони представляють собою литий корпус з пофарбованого металу, що складається з двох рознімних частин. При цьому способі також використовується гумова толстостенная прокладка, а обидві частини з'єднуються болтами.

Установка хомутів і обойм проводиться в такій послідовності:

• аварійну ділянку повинен бути ретельно очищений від металевої стружки, нерівностей, іржі та інших забруднень;
• в разі накладення хомута на місце пошкодження намотується гумова накладка і герметизується;
• якщо монтується ремонтна обойма, то надівається гумовий ущільнювач, розріз якого змащується силіконовим герметизирующим складом;
• потім послідовно і без перекосів затягуються болти, в разі обойми хрест-навхрест.

Ремонтні обойми дозволяють здійснити хрестоподібну або Т-подібну врізку, а також використовуються при з'єднанні двох ділянок трубопроводу.

Важливо при монтажі не допускати перекосу ущільнювача, не перетягувати болти і після подачі рідини під тиском заново переконатися в ефективності ремонту і герметичності з'єднання.

З'єднання металевих труб за допомогою прес-фітингів і муфт

Система пресових фітингів дозволяє здійснювати міцні, герметичні і довговічні з'єднання трубопроводів різного призначення, аж до опалювальних, і розрахована на високий тиск і температуру носія. Також в асортименті присутні трійники і поворотні коліна з кутом 45 про та 90 о. а при наявності апаратури для заморозки можливо швидко і якісно підключити нові радіатори безпосередньо в опалювальний сезон. Істотним недоліком цієї системи є дорожнеча обладнання тому, що цей метод вимагає застосування спеціального інструменту для обтиску фітинга або прес-кліщів.

Більш простим вирішенням проблеми стикування сталевих, чавунних і пластикових труб є застосування рознімних муфт UR-01 з двостороннім ущільненням на болтах. Ці вироби служать для з'єднання труб діаметром від 50 до 300 мм і тримають тиск до 16 атм. Муфти забезпечені розширювальними поліоксіметіленовимі кільцями з фіксаторами типу бікромет, а корпус і притискні кришки зроблені з високоміцного пофарбованого чавуну. Ущільнювальні кільця виготовлені з етиленпропіленового каучуку, а вся конструкція дозволяє компенсувати незначне кутове відхилення, тримає гідроудар і захищає від розтягують навантажень.

До недорогим роз'ємним рішень відноситься і компресійна муфта Gebo, яка випускається в односторонньому і двосторонньому виконанні і дозволяє виконувати врізки і кутові з'єднання. Вона складається з наступних основних деталей:

• основного одно- або двостороннього міцного корпусу;
• ущільнювального конусного гумового кільця;
• металевого притискного кільця;
• розрізного затискного кільця з рискою для фіксації на поверхні труби;
• різьбовій гайки, що забезпечує затиск, герметичне ущільнення і фіксацію всієї конструкції.

При складанні дуже важливо дотримуватися послідовність складання муфти Гебо і правильну установку конусних деталей згідно заводської інструкції.

У двосторонньому виконанні муфта має компресійні кільця з обох сторін і служить для безрезьбовиє з'єднання двох деталей. Процес складання вкрай простий, але вимагає ефективного очищення ділянки монтажу від іржі забруднення і металевої стружки. Надійна фіксація по міцності і довговічності не гірше різьбових з'єднань і забезпечується як тертям ущільнювальної прокладки, так і фіксацією на тілі труби за допомогою обжимного кільця. Одним з переваг даної конструкції є можливість повторного використання цього елемента з заміною гумового кільця на новий виріб.

Що маємо в результаті?

Розглянуті нами способи з'єднання труб без зварювання і різьблення є швидкою можливістю усунути прорив в системі гарячого і холодного водопостачання і каналізації. Правильна постановка завдання і грамотний вибір вироби забезпечать вам усунення неполадки і істотну економію коштів в непередбаченій ситуації, яка може статися в кожному будинку.
