Пергола - саморобки своїми руками - зроби сам

У конструкції перголи закладена можливість її побудови в поодинці. Причому після виготовлення і підготовки всіх деталей і підстави під перголу монтаж елементів можна виконати протягом одного дня.

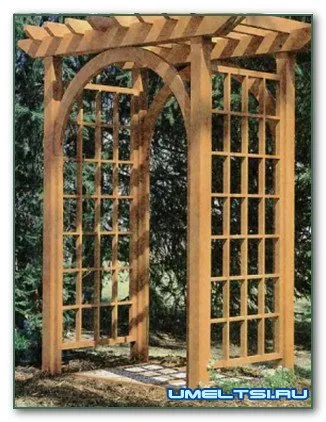

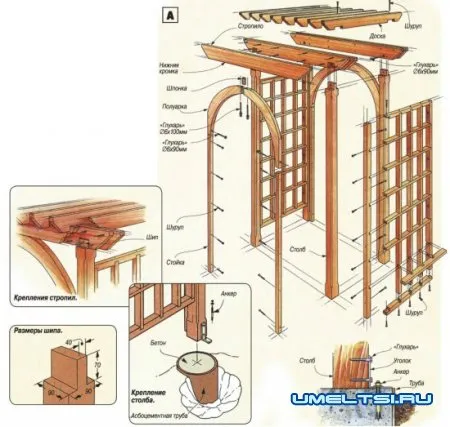

Схема збірки і основні деталі перголи показані на рис. А. Опорами служать чотири стовпи, що мають перетин 90x90 мм і зроблені з хвойного бруса. Між опор навпроти один одного розміщені пара решіток і два аркових елемента. Вінчає перголу про-Стейшн кроквяна система з рядом дощок обрешітки. Стовпи на підготовленому підставі можна закріпити попередньо забетонованими анкерними болтами або анкерними болтами зі спеціальними дюбелями. Підстава може бути у вигляді бетонної плити за розмірами перголи або у вигляді чотирьох фундаментних стовпів, відлитих безпосередньо в грунті.

ОПОРНІ СТОВПИ І ГРАТИ

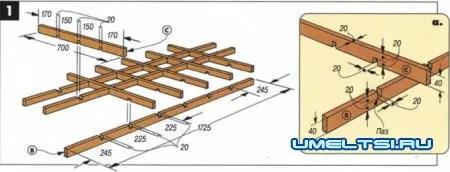

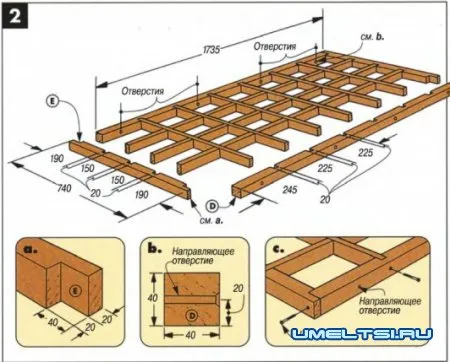

Опорні стовпи у верхній частині мають шипи для з'єднання з кроквами і декоративні «каннелюри». Решітка являє собою раму з пересічними вставками, з'єднаними «вполдерева». Розміри деталей рами, її збірка і з'єднання з опорами показані на рис. 1-3. Розкрій пиломатеріалу і вибірку пазів для з'єднання «вполдерева» зручно вести на стаціонарній циркулярки.

Арки І СТРОП

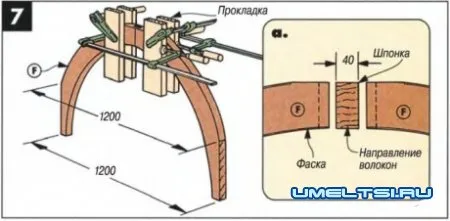

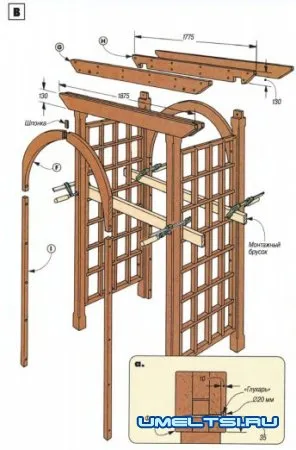

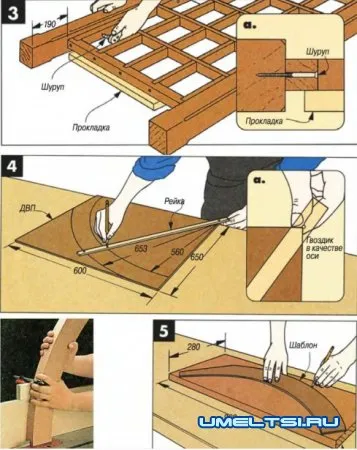

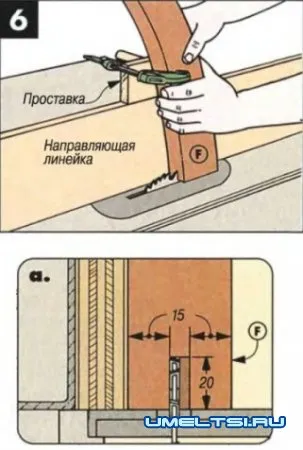

Кожна арка складається з двох стійок і двох аркових елементів - полуарок (рис. В). Виготовлення арок починають з розмітки шаблону, який вирізують з листа оргалита (рис. 4). За цим шаблоном розмічають і викроюють полуарки. Матеріалом для них може послужити широка дошка або столярний щит необхідних розмірів (рис. 5). Для з'єднання полуарок в них вибирають паз під прямокутну шпонку-вставку (рис. 6). Склеюючи арку, її фіксують за допомогою струбцин до повного висихання клею (рис. 7).

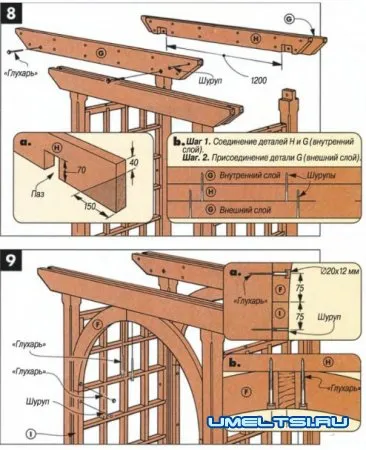

Після монтажу стійок з гратами встановлюють арки: спочатку стійки I, a потім і самі арки кріплять до стовпів-опор (рис. 9).

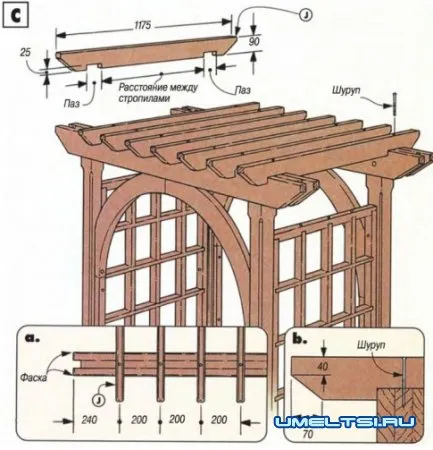

Дошки даху-обрешітки з кроквами з'єднані з кроком 200 мм (рис. С). Щоб «дах» добре виглядала, дуже важливо витримати відстань між пазами під крокви. Збирають «дах», як і інші елементи пер-голи, з попередньо загрунтованих і пофарбованих деталей.

Креслення, схеми, малюнки арочної перголи
