Де встановлювати циркуляційний насос загальні принципи і рекомендації

Найпоширеніша проблема, з якою доводиться стикатися власникам заміських будинків в холодну пору року, - нерівномірний розподіл тепла в опалювальній системі. Природної циркуляції гарячої води в контурі часто буває недостатньо: рідина в казані досягає точки кипіння, а батареї в далеких приміщеннях залишаються ледь теплими. Модернізувати існуючу систему не так складно - потрібно лише влаштувати примусовий водообмін за допомогою спеціального обладнання. Але де встановлювати циркуляційний насос, щоб він працював максимально ефективно?

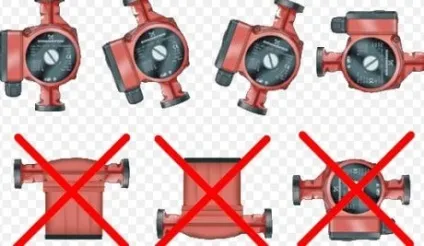

Правильна і неправильна установка циркуляційного насоса

Функції циркуляційного насоса

Почнемо з того, що поліпшити ситуацію з опаленням приватного будинку можна двома способами - установкою труб більшого діаметру або монтажем насоса. Перший варіант використовується вкрай рідко, оскільки передбачає повну переробку системи. Його можна розглядати лише при будівництві нового будинку, та й то знайдеться мало охочих витрачати фінанси на дорогу мережу. Набагато простіше і дешевше обладнати нову або існуючу систему циркуляційним насосом.

Що дає врізка агрегату:

Зменшується інерційність системи, в результаті чого будинок прогрівається набагато швидше.
Вирівнюється температура труб і радіаторів, що знаходяться в різній відстані від котла.
Нівелюється вплив контр-уклону, зникне проблема повітряних пробок.

Важливо! Не варто проектувати опалювальну систему, розраховану тільки на примусову циркуляцію. Тривале відключення електроенергії призведе до того, що теплоносій перегріється.

Схема підключення циркуляційного насос

Розташування насоса в контурі

загальні рекомендації

В якому місці встановити циркуляційний насос? Формально сучасне обладнання одно добре працює на будь-якій частині контуру - і на подачі, і на звороті. Однак краще врахувати певні нюанси:

Висока температура знижує ресурс підшипників і пластикових елементів приладу, тому краще врізати його на зворотній трубі (перед котлом).
Розширювальний бачок потрібно монтувати на ділянці труби з однорідним потоком води, а насос неминуче додасть турбулентності. З цієї причини обладнання рекомендується ставити перед котлом, але після розширювача.

Важливо! Перш ніж встановлювати циркуляційний насос, переконайтеся, що він здатний працювати з киплячою водою.

Для полегшення монтажу краще купувати прилад з рознімної різьбленням. В іншому випадку доведеться підбирати перехідники.

Крім усього іншого, вам знадобиться фільтр глибокого очищення, зворотний клапан, запірна арматура, байпас, набір гайкових ключів і заводська інструкція по установці насоса.

Для чого потрібен байпас

Куди встановити циркуляційний насос, щоб він не завадив природному водообміну? Для гравітаційної опалювальної системи характерні мінімальні перепади між подає і зворотним трубопроводом, а для оптимальної швидкості необхідно мінімальний гідравлічний опір. Погіршити ситуацію можуть будь-які повороти і вигини контуру, запірна арматура і зменшення просвіту труби.

Важливо! Для автономної системи опалення підходять тільки сучасні кульові вентилі, повністю відкривають просвіт в робочому стані.

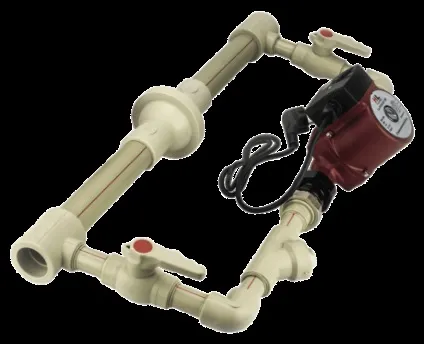

Можна придбати готовий байпас в магазині

Байпас - відрізок труби, встановлений між прямою і зворотною проводкою - служить як раз для того, щоб зменшити негативний вплив циркуляційного насоса на гідравлічний опір. Устаткування врізається за наступною схемою:

Насос встановлюється паралельно основному контуру, при цьому діаметр труби байпаса повинен бути менше діаметра основної труби.
Між врізками монтують вентиль, який повинен закривати основний контур. В іншому випадку обладнання буде переганяти воду між врізки, чи не направляючи її в систему.
По обидва боки приладу встановлюють захисні вентилі. Вони дозволяють відсікти непрацююче пристрій і демонтувати його в разі потреби.
На байпасе обов'язково повинен бути встановлений зворотний кульковий клапан - при відключенні електрики він переведе систему на природну циркуляцію.

Важливо! Якщо природна циркуляція не передбачена, необхідно встановити циркуляційний насос з джерелом безперебійного живлення. Це можуть бути зовнішні акумулятори, живиться від резервного джерела.

Монтаж насоса в старій системі опалення

Стара опалювальна система з природною циркуляцією рано чи пізно починає «саботувати» свої обов'язки. У трубах з'являється іржа, накип та шлам, які зменшують їх просвіт і не дають гарячій воді рухатися по заданому контуру. Перш ніж встановлювати циркуляційний насос, необхідно провести реанімаційні заходи:

Замініть старий розширювальний бак на мембранну модель. Таким чином ви уникнете подальшу корозію і зможете знизити тепловтрати.
Закритий розширювальний бачок потрібно обладнати запобіжним клапаном, який скине аварійне тиск при перегрів системи.
Грунтовно промийте весь трубопровід, підключивши його через шланги до водопроводу. Не шкодуйте часу і сил - потрібно вимити якомога більше іржі і шламу.

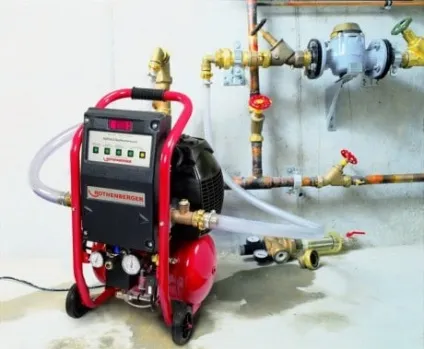

Професійна промивка системи опалення

Важливо! Якщо ваша опалювальна система працює на твердопаливному котлі, встановлювати циркуляційний насос краще на обратку, щоб він не перегрівався від занадто високої температури.

Щоб перевірити правильність установки устаткування і оцінити його працездатність, систему наповнюють водою. Центральний гвинт на корпусі апарату відкривають, щоб видалити повітряні пробки. Як тільки з'явиться вода, насос можна запускати.

Провести монтажні роботи можна і самостійно, якщо ви володієте достатніми знаннями і впевнені в тому, що зможете застосувати правильну схему установки. Якщо ж у вас виникли сумніви, зверніться до фахівців. Краще витратити невелику суму грошей на виклик монтажника, ніж ліквідувати наслідки самодіяльності в люті морози.
