Якість нашого життя вже давно залежить від безперебійної роботи різних механізмів і приладів. Для багатьох з них необхідні джерела електричного живлення (струму), яке надходить через систему проводового електропостачання. Головне завдання монтажу такої енергосистеми - це забезпечення надійного контакту в місці з'єднання за схемою електропроводки.

Способи з'єднання електричних проводів

Безпека експлуатованої електромережі залежить від того, наскільки грамотно проведені електротехнічні роботи. З'єднання проводів повинно бути виконано у відповідності з наступними вимогами:

• Забезпечити надійний електричний контакт без додаткового опору (в сполучної частини воно повинно бути рівним опору основний).
• Наявність механічної міцності, що відповідає за надійність з'єднання при випадкових ушкодженнях.
• Облік характеристик матеріалу. Найчастіше це алюміній, мідь і сталь.

Різнорідні метали в проводах можна з'єднувати безпосередньо, так як кожен з цих металів, в тому числі і їх сплави, мають різні властивості і електрохімічні показники (щільність, опір, провідність). Алюміній має високий показник окислення. Під впливом факторів навколишнього середовища (особливо при попаданні вологи) на поверхні металу утворюється плівка з підвищеним електричним опором. Для міді також характерно її поява, але з меншим опором. При прямому контакті цих матеріалів різний опір ускладнює провідність струму. Окислювальні процеси підсилюють реакцію і приводять деформації поверхні провідників. В результаті, виникає нагрів і іскріння в місці з'єднання, що може призвести до займання електропроводки.

Правила улаштування електроустановок в житлових приміщеннях дозволяють монтувати електромережі тільки з мідними жилами. Але все ще зустрічаються будинку старої споруди, в яких електричні лінії зроблені з алюмінієвого кабелю. Оскільки безпосередній контакт мідних і алюмінієвих жил заборонений, монтажні роботи на таких ділянках проводяться за спеціальними технологіями, відповідно до вимог ПУЕ. Дротове з'єднання потрібно не тільки на великих ділянках електромережі. Воно може застосовуватися також при ремонті побутових електроприладів. Існують різні способи з'єднання проводів для створення електричних ланцюгів.

Використання клемних колодок

Одним з найлегших і надійних способів є з'єднання контактів через клемні колодки. Це простий пристрій з гвинтовим принципом монтажу. Складається з пластикового корпусу з кількома гніздами, різного розміру і кількості пар (від 2 і більше). У кожне з гнізд впаяна латунна гільза, що має різьбове з'єднання і встановлений затискний гвинт.

Добре зачищений провідник вставляється в гільзу і міцно фіксується гвинтом, за допомогою викрутки. Щоб переконатися в фортеці з'єднання, після скручування сильно поворушіть контакти. При зайвої рухливості підтягніть затиск.

Такий вигляд має ряд переваг. У їх числі невелика вартість і міцна фіксація контактів. Пристрій клемної колодки дозволяє з'єднати алюміній з міддю, так як немає прямої взаємодії різнорідного матеріалу. Можливо використовувати провідники з різним діаметром перетину, а також багатожильні або одножильні.

Цікаво! Багатожильний провід в клемному кріпленні треба фіксувати дуже акуратно. Якщо з'єднання затягнуте занадто туго, відбувається розшарування волокон і ослаблення контакту.

У клемних колодок є кілька недоліків. Ними складно кріпити пластичний алюміній. Якщо перетягнути гвинт, метал почне кришитися, що призведе до нагрівання поверхні. Затиск з часом слабшає, тому потребує періодичного підтягуванні. Оскільки в місцях з'єднань відсутня повна ізоляція, застосовувати клеми рекомендується тільки в приміщеннях, де дотримується нормальна вологість.

пружинні клеми

Полегшити і прискорити процес монтажу дозволяють пружинні клеми. Вони розроблені фахівцями німецької фірми WAGO. Їх безгвинтова конструкція дозволяє здійснити безпечне надійне з'єднання. Призначені для монтажу контактів в різній комбінації матеріалів. Вони застосовуються також для з'єднання одножильних або багатожильних провідників.

Кріплення відбувається за допомогою плоскопружінная затискачів типу важеля. Простота монтажу значно скорочує час роботи. Оскільки в цих пристроях кожному провіднику відведено окреме клемне місце, вони не схильні до деформації і пошкоджень, надійно захищені від випадкового дотику. Робочі характеристики пружинних клем залишаються незмінними навіть при температурі до 80 ° C.

Порада! Для запобігання окислення контактів, виробники пружинних клем WAGO рекомендують використовувати спеціальну контактну пасту, яка роз'їдає оксидну плівку. Нею заповнюється корпус затиску.

За способом підключення виділяють кілька типів:

• Одноразові самозажімающіеся клеми WAGO (серії 773, 273). Вони використовуються при створенні електричного кола з одножильних проводів. З дроти знімається ізоляція, потім він проштовхується в клему до упору. Пружинний механізм надійно фіксує з'єднання. Підходять вони і для створення постійної електричної мережі з жорстких багатожильних провідників. Такі моделі не вимагають подальшого обслуговування.
• Універсальні багаторазові затискні клеми WAGO (серія 222). За допомогою цього пристосування можна створювати розбірні електричні мережі з будь-яких проводів, різнорідних за матеріалом або жильності. Складається з декількох контактних майданчиків, кожна з яких має індивідуальний затискний важіль. Для з'єднання проводів важіль піднімається вгору, звільняючи місце для контакту. Скручування з відсутньою ізоляцією вводиться в пристрій до упору і стикується з контактною площадкою опущеним важелем.

Здійснити прокладку або заміну електропроводки за допомогою пружинних клем дуже просто. Недоліками можна вважати досить високу вартість оригінальної продукції і велика кількість продаваних підробок.

Установка ковпачків ЗІЗ

Ковпачки ЗІЗ - це сполучні ізолюючі затискачі. Зазвичай їх використовують для закріплення багатожильних проводів в розподільній коробці. Виготовлені ЗІЗ з термостійкого пластика. Усередині конічного ковпачка встановлена ​​затискна пружина для фіксації проводів. Для зручності монтажу кожна маркування має певний колір.

Монтаж електроз'єднань виробляють вкручування зачищених від ізоляції проводів в ковпачок. Пружина надійно обжимає і фіксує їх, не вимагаючи додаткової ізоляції.

Опресовування спеціальними гільзами

З'єднувати дроти різного діаметра і жильності можна методом опресування одноразовими гільзами. Для цього оголені контакти вставляють в спеціальну трубку, після чого гільзу із зусиллям обжимають спеціальним інструментом (прессклещ). Заводять очищені від ізоляції кінці з однієї або з різних сторін гільзи. При необхідності гільзу можна вкоротити труборізом. Далі проводиться ретельна ізоляція з'єднання ізоляційною стрічкою або кембриком.

Важливо! Матеріал, з якого зроблена обпресувальна гільза, повинен бути ідентичним матеріалу з'єднувальних проводів в стіні.

Пайка або зварювання

Часто зустрічаються з'єднання проводів пайкою. Такий спосіб рекомендується застосовувати тільки для ремонту побутових електроприладів з мідними проводами. Він заборонений для монтажу електроланок з струмом високої напруги. Також не підійде він для алюмінієвих проводів. Виконати пайку досить просто. Зачищені кінці з'єднуються скруткой, занурюються у флюс і припаиваются паяльником. Багатожильні скручування проводів можна припаювати «зіркою», попередньо розділивши їх на кілька частин.

Сварка застосовується для з'єднання сталевих дротів на високовольтних ЛЕП. Самостійне виконання такого виду робіт заборонено, оскільки тут потрібно застосування зварювального апарату і спеціальні навички.

Скручування і ізоляція

Цей тип монтажу електричних проводів найстаріший з існуючих. З'єднання проводів скручуванням виконується дуже просто. Провідники ретельно зачищаються від ізоляційного шару і скручуються між собою. Провести процедуру скручування можна руками або пасатижами - це залежить від жорсткості дроти. Якщо з'єднанню підлягають м'які багатожильні провідники, то з'єднання скручуванням проходить в два етапи. Спочатку ущільнюються контакти на обох частинах дроти, потім їх з'єднують. Фіксують скорочення переходи ізолентою або термоізоляційної стрічкою. Так раніше з'єднували дроти в старих будинках при підключенні розетки.

Такий метод підходить для створення тимчасових електромереж. Відповідно до ПУЕ його заборонено використовувати в дерев'яних будівлях і в приміщеннях з підвищеною вологістю.

Затиск «горіх»

Спеціальний кабельний сжим (горішок) не тільки забезпечує якісне з'єднання різнорідних дротів, але і дозволяє виконати відгалуження без розриву основний (магістральної) лінії. Зазвичай його встановлюють для перехідного з'єднання з магістральної лінії на внутрішню, щоб з'єднати алюміній і мідь при створенні вхідний електричної лінії.

Особливість кабельного стискання в тому, що контакт відбувається через розділову сталеву пластину. Пристрій «горіха» елементарно - це дві притискні плашки з розділовою пластиною. Конструкція при монтажі стягується болтами. Ізоляцією «горіху» служить спеціальна захисна коробка.

Використання болта

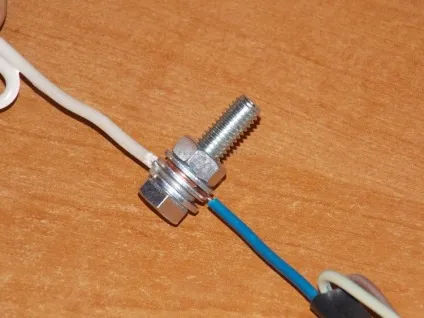

Болтове з'єднання одне з найбільш простих і ефективних. Для того, щоб виконати з'єднання будь-яких проводів, необхідний тільки болт, кілька шайб і гайка. Ізоляційний шар зчищається з провідника. На болт надівається шайба, зверху неї навколо болта кладеться виток проводу. Надаватися наступна шайба, і другий провід обертається навколо ніжки болта. Надаватися остання шайба і щільно фіксується гайкою. Конструкція ізолюється традиційним способом - ізоляційною стрічкою. Мінусом цього методу є об'ємність конструкції, що не дозволить заховати дроти в розподільній коробці.

З'єднання декількох проводів

Часто виникає необхідність з'єднати три і більше дроти. Зробити це можна кількома способами, в залежності від якості проводів і місця кріплення:

• Притискні клеми WAGO.
• Пайка.
• Різні способи скручування.
• Із застосуванням болтового скріплення.

Термін служби проводки залежить від обраного способу з'єднання.

З'єднання проводів з жилами різного перетину

Пристрої для створення якісної електричної мережі з проводів, перетин яких має різний діаметр:

• Клемні колодки.
• Пайка або зварювання.
• Універсальні самозажімние клеми.
• Болтове з'єднання.
• Розподільчий затиск «горіх».

З'єднання проводів з жилами з різних металів

Прямий контакт різнорідних металів веде до окислення і подальшого руйнування проводів. З'єднання їх необхідно проводити особливо ретельно. Як кріплень підійдуть такі варіанти:

• Клемні колодки.
• Болтове з'єднання.
• Скручування через луджений дріт.
• Затиск «горіх».

При монтажі електромереж з різних металів виконуйте рекомендації по їх з'єднанню. Наявність поганого контакту може спровокувати замикання в ланцюзі і загоряння.

З'єднання багатожильних і одножильних кабелів

Для з'єднання проводів такого типу немає ніяких особливих вимог. Монтаж можна проводити будь-яким зручним способом. Виняток - різний метал в складі проводів.

Як з'єднати дроти, що знаходяться у воді або в землі

Якщо потрібно створити дротове з'єднання в воді, вдаються до спеціальної технології. Контакти зачищаються і піддаються пайку. Остигнула поверхню обробляють термоклеем для ізоляції. Зверху закріплюють термоусадку. Таке кріплення водонепроникно, якщо в процесі монтажу дотримані всі правила.

Даний метод можна застосовувати і до з'єднання проводів, які розташовані в землі. Але є більш безпечний метод. Контакти фіксуються клемним з'єднанням, після чого встановлюються в захисний короб, заповнений силіконовим герметиком. Після застигання вони надійно заізольовані і витримують максимальний струм. Зверніть увагу на міцність захисного кожуха - його не повинні зашкодити зовнішні чинники.

Виконуючи монтаж електромереж, будьте уважні і дотримуйтесь вимог ГОСТ та ПУЕ. Чи не застосовуйте невідповідні сполучні кріплення щоб уникнути пожеж.
