З чого складається склопакет? анатомія склопакета
Склопакет - виріб з двох або більше стекол, герметично з'єднаних один з одним за допомогою дистанційної рамки, а також внутрішнього і зовнішнього герметиків, що утворюють замкнену порожнину, заповнену висушеним повітрям або інертними газами.
1. Скло - ідеальний будівельний матеріал, що володіє набором корисних технічних характеристик: високою прозорістю, довговічністю, твердістю. Воно не горить і не запалюється, легко очищається, має однорідну поверхню.
Для виробництва склопакетів можна використовувати майже всі типи стекол. Вибір стекол залежить від вимог що пред'являються до конкретного вікна (про це ми поговоримо в наступній статті, присвяченій склі).
2. Дистанційна рамка - це рамка, що з'єднує скла в склопакеті, з внутрішньою порожниною, заповненою вологопоглинаючим матеріалом - молекулярним ситом (осушувачем).
Як матеріал для дистанційних рамок застосовуються, як правило, алюміній і оцинкована сталь, рідше пластмаса. Дистанційна рамка виконується порожнистою всередині, зі спеціальними дифузійними отворами (доречний перфорацією, щілинами). Всередині знаходиться осушувач, функція якого сприяти швидкій абсорбції (вбирання) самих незначних кількостей води в просторі між листами скла. Тим самим запобігає випадання роси усередині склопакетів в холодну пору року. Дифузійні отвори не повинні бути занадто великими, інакше при механічних навантаженнях (при перевезенні склопакетів або експлуатації вікон) частинки осушувача можуть потрапити у видиму зону міжскляного простору. Особлива увага приділяється властивостям тих поверхонь рамок, які утворюють з'єднання з герметиками.
Необхідно також відзначити, що металева дистанційна рамка є хорошим провідником тепла, тобто в конструкції склопакета виникає "місток холоду». Вирішити цю проблему можуть дистанційні рамки з пластика, розробка, яких активно ведеться останнім часом. Уже кілька років існують системи, в яких необхідний зазор між стеклами створюється термопластів, який наноситься на скло через екструдер. До складу термопласта вже входять необхідні осушувачі. Однак поки ці системи знаходять лише спеціальне застосування.
Згідно Міждержавному стандарту ГОСТ 24866-99 «Склопакети клеєні будівельного призначення. Технічні умови »ширина дистанційних рамок або відстань між стеклами в склопакетах може бути від 8 до 36 мм, а товщина склопакета від 14 мм до 60 мм.
3. Осушувачі

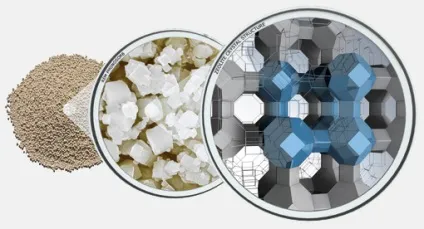

Принцип дії осушувачів полягає в наступному: частинки осушувача мають безліч пір. Так як діаметр пір більше, ніж діаметр атомів газів або молекул газу, то гази дифундують в ці пори і абсорбуються.
Як осушувачі добре зарекомендували себе молекулярні сита, силікагель і суміші обох продуктів. Різні за хімічною будовою осушувачі мають також різну абсорбційну здатність. Ці відмінності виявляються в залежності від температури, тиску і вмісту вологи в осушуваних газах. Використовуючи найбільш уживані типи молекулярних сит, можна отримати дуже низькі температури точки роси (здебільшого -60 ° С).
Використання силікагелю не дає таких низьких значень температури точки роси, в середньому близько -45 ° С. Виключаючи деякі особливі області застосування, ці відмінності в температурі точці точки роси не є вирішальними для оцінки якості осушувачів, тому що завданням осушувачів є перш за все, поглинати вологу, що потрапила в межстекольное простір в ході виробництва склопакетів.
4. Граматика для склопакетів
Тільки герметичне з'єднання дозволяє здійснити основний принцип термоізоляції - постійно зберігати усередині склопакета сухе повітря або інший газ (наприклад, аргон), які є кращими термоізоляційними матеріалами.
Якщо склопакет не герметичний, то в нього потрапляє волога, постійно присутня в повітрі, і опір теплопередачі такого, вже не герметичного склопакета, не відрізнятиметься від звичайного скління.
Завданнями першорядної важливості, які стоять перед герметиками, вживаними для закладення швів в склопакеті, є по-перше, забезпечення міцності склопакетів і по-друге, перешкоджати проникненню водяної пари в межстекольное простір, що прямим чином впливає на довговічність склопакетів, яка залежить в основному, від ущільнення країв. З точки зору міцності, найважливішими властивостями герметиків є: сила зчеплення зі склом і матеріалом дистанційної рамки, еластичність, міцність і час старіння, ширина і товщина ущільнюючої маси, швидкість дифузії молекул через герметик.
Якісні склопакети виготовляються за принципом подвійної герметизації. Як первинний герметик найчастіше застосовується бутил. який має найкращу відносну здатність чинити опір проникненню водяної пари. Бутилова маса наноситься при температурі трохи більше ста градусів у вигляді тонкої стрічки на обидві сторони дистанційної рамки. Коли скла здавлюють, між стеклами і рамкою залишається розділяє їх бутиловий шов товщиною в декілька десятих доль міліметра. Хороша дифузійна щільність досягається завдяки тонкості шва і поганої газопроникності маси. Первинний герметик не може забезпечити необхідну міцність з'єднання кромки, цю задачу повинні вирішувати, продукти, що застосовуються для вторинної герметизації із зовнішнього боку склопакета. Найчастіше - це полісульфід. але також можуть застосовуватися силіконові і поліуретанові маси. Вони крім додання міцності конструкції, надають додаткову дифузійну щільність і дають можливість зрушення, що викликається зміною температур і тисків. Товщина еластичної маси дорівнює декільком міліметрів. Вплив товщини шару маси на величину проникнення водяної пари можна визначити, наприклад, збільшуючи товщину шару з 2 мм до 5 мм, при цьому проникнення водяної пари падає при одних і тих же умовах більше ніж наполовину.
5. Спеціальні інертні гази
Для заповнення міжскляного простору в склопакетах замість повітря часто використовують інертні гази або суміші газів, що істотно покращує тепло- і звукоізоляційні властивості склопакетів. У тому випадку, коли межстекольное простір склопакета заповнюється щільнішим, в порівнянні з повітрям, газом, втрати тепла, що відбуваються за рахунок конвекції і тепловіддачі усередині склопакета, знижуються. Теплопровідність, щільність, динамічна в'язкість і власна теплоємність газів впливають на теплопровідність міжскляного простору. Найбільш часто для заповнення міжскляного простору застосовуються: аргон (Ar) і криптон (Kr). Це гази, отримують відділенням від зрідженого атмосферного повітря. Криптон - це рідше зустрічається і значно дорожчий в порівнянні з аргоном інертний газ, але він більшою мірою ніж аргон підвищує теплоізолюючу здатність склопакета.
