Правильне кріплення крокв до мауерлату

Вузли обпирання крокв на мауерлат. Як кріпити балки до мауерлату

1. Шарнірний вузол з одним ступенем свободи має на увазі можливість обертання дерев'яної або металевої балки по колу. Така властивість можливо при кріплення балки до мауерлату за допомогою одного угвинченим цвяха або шурупа.

2. Шарнірний вузол з двома ступенями свободи дозволяє балці обертатися по колу або трохи переміщатися в горизонтальному напрямку. Щоб надати руху балок таку свободу, потрібно кріпити крокви до мауерлату за допомогою установки санчат або закріплюючи крокви звичними кріпильними куточками, створюючи ковзаючу опору - повзун.

3. Шарнірний вузол з трьома ступенями свободи забезпечує пересування крокв і в вертикальному, і в горизонтальному напрямку, кріплення балки не перешкоджає її круговому обертанню, як і в двох раннє перерахованих ступенях свободи. Щоб зробити таке закріплення, необхідно виготовити ексклюзивний шарнір, який буде угвинчений в мауерлат.

4. Вузол з нульовим ступенем свободи - це найпоширеніший спосіб кріплення крокв в цегляних будинках. Обидва кінці балки міцно закріплені будівельними куточками, саморізами з обох сторін. Такий спосіб кріплення не дозволяє балці зміщуватися.

Як здійснюється покрівля даху ондулином. ви дізнаєтеся, прочитавши цю статтю.

А в цій статті розповідається про пластиковий шифер.

Кріплення кроквяної ноги до мауерлату

Правильна розмітка і розрахунок каркасу даху на кресленні, а потім якісне здійснення плану в будові даху грає величезне значення. Протягом кожного року дах будівлі регулярно стикається з цим ризиком порушення цілісності і навіть деформації прилеглих стін, внаслідок випадання великої кількості атмосферних опадів, зміни температурних режимів. Крім зовнішніх чинників ризику, основа даху і стіни повинні витримувати власну не малий вага каркаса і покриттів.

Багаторівневий каркас даху складається з головних несучих ланок. стропильних ніг і мауерлата. Їх правильна установка гарантує довговічність даху, точне розташування всіх перекриттів, а значить і оптимальне функціонування захисних звукоізоляції, гідроізоляції, пароізоляції.

З усього різноманіття різновидів ми розглянемо двосхилі дахи, адже саме вони потребують підтримуючої основі - мауерлат.

Для його створення потрібно використовувати той матеріал, який планується застосовувати до всіх несучих і підтримує елементів каркасу. Якщо каркас буде повністю дерев'яним, то і бруси для мауерлата повинні бути дерев'яними.

Необхідно подбати про правильну формі брусів для основи даху. Не бажано застосування нерівних балок з виступаючими сучками. Якщо ви не маєте можливості підібрати рівні балки, стежте, щоб довжина маленьких гілочок була більше, ніж одна третина від ширини бруска. В ідеалі всі бруси обробляються і до етапу складання даху поставляються каліброваними і фрезерованими мінімум з обох, а краще з усіх чотирьох сторін.

Для каркаса даху, отже і для мауерлата, часто використовуються залізо або залізобетон. Такий каркас відрізняється високою міцністю. Якщо за вашими індивідуальними розрахунками стіни витримають вагу металевого каркаса, ви можете вибрати цей варіант. Для металевого каркаса використовуються блоки мауерлата того ж матеріалу.

Розміри брусів варіюються від десяти сантиметрів, зазвичай вживають балки не менш п'ятнадцяти сантиметрів. Ширина бруса безпосередньо залежить від довжини і ширини крокв. Наприклад, якщо перетин бруса двосхилим даху одно 40х150 мм, то використовуються балки мауерлата з перетином від 100х100 мм. При перетині бруса 100х250 мм виготовляється мауерлат від 150х150 мм.

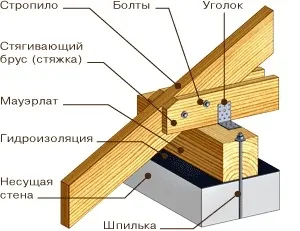

Мауерлат кріпиться на внутрішню частину зовнішньої стіни за допомогою анкерів, сталевого дроту або шпильок. В процесі укладання брусів мауерлата, потрібно з'єднувати їх на всіх стиках металевими скобами.

Потрібно закріпити бруси підстави якомога якісніше. На них будуть встановлені кроквяні ноги, від чіткої фіксації яких залежить зносостійкість і надійність всієї даху.

Ремонт покрівлі з руберойду. Про це ви прочитаєте в наступній нашій статті.

способи кріплення

Як кріпити крокви до мауерлату? За способом кріплення крокв до мауерлату каркаси для дахів діляться на:

1. Похилі кроквяну систему.
2. Висячу кроквяну систему.

Похилі крокви

Похилі крокви відносять до виду безрозпірного каркасних конструкцій, що визначає їх мінімальний тиск на несучі стіни. Точками опори наслонних крокв служать зовнішні стіни будівлі і вертикальні стійки, розташовані посередині каркаса даху на попередньо встановленої затягуванні.

Вузли кріплення наслонних крокв до мауерлату найчастіше роблять шарнірними. При вживанні в кріпленнях повзунків і рухомих шарнірів каркас даху здатний опуститися на кілька сантиметрів. Це необхідно для архітектурної споруди в перші роки після будівлі. При зміні температурних режимів і погодних умов нову будівлю дає невелику усадку. Якщо слідом за опорними стінами дах не змінює свого положення, елементи будівлі можуть піддатися розтріскування або деформації, чого не відбудеться завдяки наслонних кріпленню крокв на рухомих шарнірах.

висячі крокви

Висячі крокви використовують для будівель не мають несучих стін всередині. Точки опори висячих крокв - тільки зовнішні несучі стіни. Кріплення таких конструкцій представлений вузлом з нульовим ступенем свободи. Інші способи недоступні, так як кріплення крокв до мауерлату на стінах є єдиною опорою всієї конструкції даху.

Висячі крокви - це розпірні конструкції. Крокви, закріплені висячим чином, здатні надавати лише горизонтальне розпирає тиск на стіни, однак цей тиск дуже високо.

Для зменшення тиску на балки і стіни використовують ригелі - це спеціальні затягування. Вони встановлюються перпендикулярно по відношенню до крокв, ближче до нижньої частини конструкції і надійно прикріплюються до кожної балці, збираючи паралельно стоять крокви в єдине ціле. Без ригелів будувати дах з висячими кроквами недоцільно.

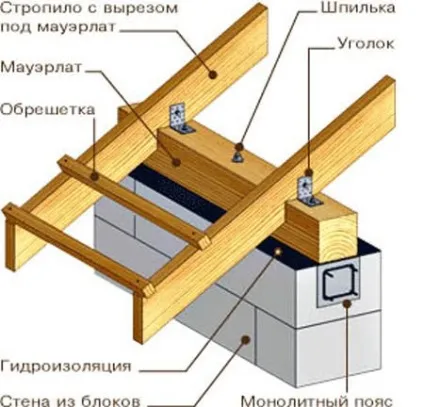

Технології кріплення кроквяної ноги до мауерлату

З'єднання крокв з мауерлатом проводиться як за допомогою врубки, врізки, запила, зазвичай займають не більше 1/4 балки, так і без них. Залежно від кута розташування схилів даху і використання оптимального вузла обпирання, вибирається спосіб накладки і фіксації бруса на мауерлат.

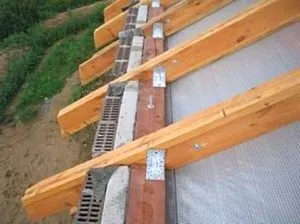

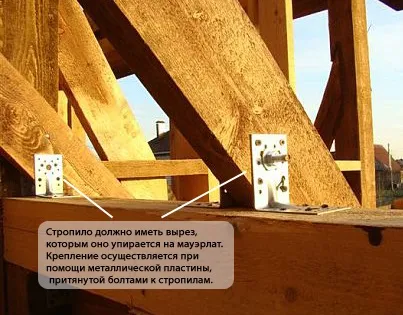

На фото показаний один із способів кріплення крокв до мауерлату.

Скріплення елементів здійснюється за допомогою різних пристосувань:

• саморізи;
• болти з гайками;
• куточки;
• різновиди куточка КР;
• пластини;
• стяжки з дроту;
• монтажна стрічка перфорована ТМ;
• кронштейни WB;
• кріпильні елементи LK;

Установка крокв на мауерлат - це скріплення горизонтальній поверхні, що несе даху з вертикальною. Важливий грамотний розрахунок і укладання всіх елементів каркасної системи.

Мауерлат - фундамент для даху. Міцне закріплення стику крокв з мауерлатом гарантує довговічність побудованої даху.
