З чого складається система вентиляції обладнання для систем вентиляції

• Створення повітряного потоку;
• Обробка повітря;
• Розподіл повітряного потоку.

Окремо стоять такі речі, як, наприклад, шумоглушители, протипожежні клапани та теплоізоляція, але це скоріше засоби боротьби з побічними ефектами роботи системи вентиляції, ніж її невід'ємна частина. Також, зрозуміло, складна система вентиляції потребує системи автоматики та управління.

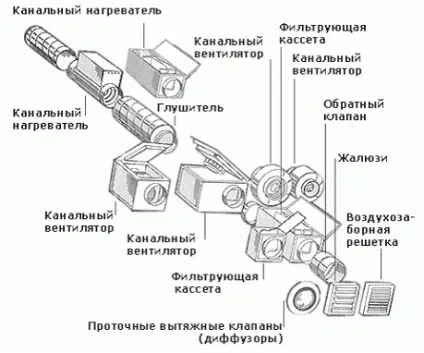

Склад системи вентиляції залежить від її типу. Типова припливна ланцюжок складається з наступних компонентів:

Створення повітряного потоку в системах вентиляції

Грубо кажучи, всі пристрої, в яких є вентилятор.

• Всілякі вентилятори;
• Вентиляційні установки (припливні, витяжні і припливно-витяжні);
• Вентиляційні агрегати (канальні і дахові);
• Повітряні завіси.

Обробка повітря в системах вентиляції

Ці пристрої можуть бути як окремими, так і являти собою частини (секції) більших агрегатів:

• Повітронагрівачі (окремі або як секція вентиляційної установки);
• Фільтри (також або окремі, або як частина вентилятора, установки або агрегату);
• Зволожувачі (як правило, частина більшого приладу;)
• Повітроохолоджувачі (окремі канальні повітроохолоджувачі або секція кондиціонера).

Розподіл повітряного потоку в системах вентиляції

Пристрої, що забезпечують потік повітря:

• повітроводи;
• Запірні і регулюючі пристрої (клапани і діафрагми);
• Повітророзподільники (решітки, щілинні пристрої, плафони, насадки з форсунками, перфоровані панелі).

Через повітрозабірні грати в систему вентиляції надходить зовнішнє повітря. Ці решітки, як і всі інші елементи вентиляційної системи, бувають круглої або прямокутної форми. Повітрозабірні грати не тільки виконують декоративні функції, але і захищають систему вентиляції від потрапляння всередину крапель дощу і сторонніх предметів.

Запобігає потраплянню в приміщення зовнішнього повітря при вимкненому системі вентиляції. Повітряний клапан особливо необхідний взимку, оскільки без нього в приміщення буде потрапляти холодне повітря і сніг.
Як правило, в припливних системах вентиляції встановлюються повітряні клапани з електроприводом, що дозволяє повністю автоматизувати управління системою. При включенні вентилятора (і калорифера) клапан відкривається, при виключенні закривається.

Необхідний для захисту як самої системи вентиляції, так і вентильованих приміщень від пилу, пуху, комах. Зазвичай встановлюється один фільтр грубого очищення, який затримує частинки величиною більше 10 мкм. Якщо до чистоти повітря пред'являються підвищені вимоги, то додатково можуть бути встановлені фільтри тонкого очищення (затримують частинки до 1 мкм) і особливо тонкого очищення (затримують частинки до 0,1 мкм).
Фільтрує в фільтрі грубого очищення служить тканина з синтетичних волокон, наприклад, акрилу. Фільтр необхідно періодично очищати від бруду і пилу, зазвичай не рідше 1 разу на місяць. Для контролю забруднення фільтра можна встановити диференційний датчик тиску, який контролює різницю тиску повітря на вході і виході фільтра. При забрудненні різниця тиску збільшується.

Призначений для охолодження повітря у вентиляційній ситсеми. Охолодження здійснюється різними холодоносіями: вода, етиленгліколь, хладогент.

Вентилятор - основа будь-якої системи штучної вентиляції. Він підбирається з урахуванням двох основних параметрів: продуктивності, тобто кількості повітря, що подається і повному тиску. За конструктивним виконанням вентилятори поділяються на осьові (приклад - побутові вентилятори "на ніжці") і радіальні або відцентрові ( "біляче колесо"). Осьові вентилятори забезпечують хорошу продуктивність, однак характеризуються низьким повним тиском, тобто, якщо на шляху повітряного потоку зустрічається перешкода (довгий воздуховод з поворотами, решітка і т.п.), то швидкість потоку істотно зменшується. Тому в системах вентиляції з розгалуженою мережею повітроводів застосовують радіальні вентилятори, що відрізняються високим тиском створеного повітряного потоку.
Іншими важливими характеристиками вентиляторів є рівень шуму і габарити. Ці параметри в великій мірі залежать від марки обладнання.

Призначений для змішування двох потоків повітря: зовнішнього і повертається з приміщення. Дозволяє істотно знижувати витрати на нагрівання повітря під час зимового періоду і на охолодження повітря під час літнього періоду.

Низький рівень шуму є одним з основних критеріїв комфорту, від якого в значній мірі залежить наше гарне самопочуття. Джерелом шуму вентиляторів є будь-які коливальні явища, які супроводжують їх роботу. Коливальні процеси аеродинамічного походження викликають аеродинамічний шум; а механічні коливання елементів конструкції викликають шум, що поширюється по будівельним конструкціям будівлі і прилеглим воздуховодам, іноді дуже далеко від місця установки.
Найбільш часто застосовуються шумоглушители конструктивно діляться на пластинчасті і трубчасті. Головна їхня особливість - наявність розвинених поверхонь, облицьованих звукопоглинальним матеріалом.

Після виходу з шумоглушника, оброблений повітряний потік готовий до розподілу по приміщеннях. Для цих цілей використовуються повітропровідної мережу, що складається з повітропроводів і фасонних виробів (трійників, поворотів, перехідників).
Основними характеристиками повітроводів є площа перетину, форма (кругла або прямокутна) і жорсткість (бувають жорсткі, напівгнучкі і гнучкі повітроводи).
Швидкість потоку в повітроводі не повинна перевищувати певного значення, інакше воздуховод стане джерелом шуму. Площа перетину повітроводів підбирається виходячи з розрахункового значення повітрообміну і максимально допустимої швидкості повітря.
Жорсткі повітроводи виготовляються з оцинкованої бляхи і можуть мати круглу або прямокутну форму. В окремих випадках жорсткі повітроводи повинні бути виготовлені з нержавіючої сталі.
Напівгнучкі і гнучкі повітроводи мають круглу форму і виготовляються з багатошарової алюмінієвої фольги. Круглу форму таким воздуховодам надає каркас з почтом в спіраль сталевого дроту. Така конструкція зручна тим, що повітроводи при транспортуванні і монтажі можна складати "гармошкою". Недоліком гнучких повітропроводів є висока аеродинамічний опір, викликане нерівній внутрішньою поверхнею, тому їх використовують тільки на ділянках невеликої довжини.

Повітророзподільники можуть бути приточними і витяжними. Ті й інші бувають регульованими і нерегульованими; круглої, квадратної, прямокутної форми; металеві (частіше сталеві або алюмінієві) або пластмасові; з декоративним оформленням або без нього; різних кольорів і розмірів; з напрямком потоку припливного (або парканом видаляється) повітря в одну, дві, три або чотири сторони. Залежно від конструкції решітки створюють компактні, плоскі, неповні віялові або інші типи струменя.
Встановлюються решітки припливних і витяжних пристроїв найчастіше на стінах вище обслуговується зони. У той же час вони можуть бути спеціально призначеними для установки в стелі (для витяжки, припливу або універсальні), або для підлоги роздачі або видалення повітря. Кріплення решіток може бути на гвинтах або на спеціальних затискачах.

Системи регулювання і автоматики

Об'єднання інженерних систем в єдиний механізм надає дійсно якісно нові можливості їх використання, забезпечить всі необхідні умови для діяльності знаходяться в будівлі, високий рівень безпеки, ефективність і економічність експлуатації будівлі та обладнання. Для більш якісної вентиляції, а також для захисту обладнання, поряд зі звичайними вентиляційними установками застосовується система автоматики вентиляції. Спеціальні датчики та електронні пристрої стежать за всіма параметрами, втручаючись в роботу вентиляційних систем при необхідності або координуючи їх роботу. Більше значення має автоматика припливної вентиляції. Електронна система по команді людини або сама задає оптимальний рівень припливу повітря, стежить за його температурою, захищає вентилятори від перегріву і виконує багато інших функцій.
Завдяки автоматиці стала можливою захист від пожежі. Датчики реагують на появу диму, вогню або підвищення температури і включають протипожежні клапани та вентилятори димовидалення для недопущення потрапляння диму і продуктів горіння в вентиляційну систему і житлові приміщення і якнайшвидшого їх видалення.
