Ifixit розібрали ipod nano 7 покоління

Ifixit розібрали ipod nano 7 покоління
Хоча в плані ремонтопридатності новий iPod Touch показує трохи гірші результати, в порівнянні з попередньою моделлю, проте він все ще має оцінку від 7 до 10 балів за цим показником, щодо iPhone 5.

Ifixit розібрали ipod nano 7 покоління

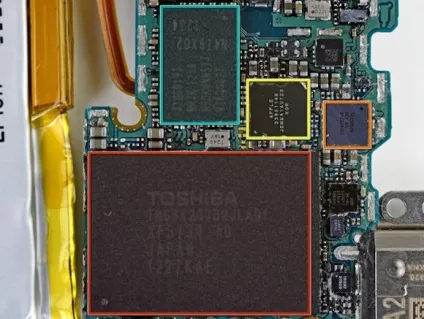

Але все ж повернемося назад до iPod Nano, побіжно глянувши на новий маленький плеєр ми бачимо звичні мікросхеми, включаючи флеш-пам'ять від Toshiba і контролер сенсорного дисплея від Texas Instruments. Також можна помітити що в пристрої є парочка безіменних чіпів від Apple.

Ifixit розібрали ipod nano 7 покоління
Ось список всіх виявлених мікросхем:

* Toshiba THGBX2G7D2JLA01 128 Gb (16 GB) NAND flash
* Texas Instruments 343S0538 touchscreen controller
* Broadcom BCM2078KUBG Bluetooth + FM radio
* NXP Semiconductors 1609A1
* 75203 23017
* 75292 98820
* 339S0193
* Apple 338S1099
* Apple 338S1146

Ifixit розібрали ipod nano 7 покоління
В наслідок того, що більшість комплектуючих припаяні до материнської плати (батарея, новий Lightning коннектор, разьем для навушників та інше) iFixit привласнили новому плеєру Nano всього 5 балів з 10 за показником ремонтопридатності. Ось парочка основних моментів, які послужили причиною для такої низької оцінки:

  • Габаритні розміри iPod Nano шостого покоління становили - 1,48 x 1,68 x 0,35 дюйма, при масі всього 21 грам. Сьоме покоління плеєра від Apple майже в 2 рази вище, а так само трохи тонше попереднього, його габарити - 3,01 х 1,56 х 0,21 дюйма, а важить він 31,18 грама.
  • Акумуляторна батарея припаяна до материнської плати і приєднана до задньої частини дисплея. Замінити її буде проблематично.

Ifixit розібрали ipod nano 7 покоління

  • З під батареї визирає невеликий пластиковий язичок. Швидше за все він служить для заміни батареї, але ми не впевнені. Батарея надійно посаджена на клей і язичок не виглядає досить ефективним для того щоб дістати її.
  • Завдяки деяким змінам, Apple вдалося досягти покращених характеристик аккумулятроной батареї: 3,7 В, 0,8 Вт-ч, 220 мАг, що набагато ефективніше, в порівнянні з iPod Nano шостого покоління.
  • ЖК-дисплей і сенсорний шар не є єдиним цілим (як це зроблено в iPhone 5), що дає можливість замінити будь-який з компонентів окремо.

Ifixit розібрали ipod nano 7 покоління

  • Так само як і в iPod Touch п'ятого покоління, більшість компонентів iPod Nano припаяні до материнської плати, в тому числі батарея, новий Lightning коннектор і регулятор гучності. При необхідності заміни одного з цих комплектуючих, доведеться зіткнуться з заміною цілого ряду компонентів.
  • Витягуючи материнську плату створюється враження ніби витягли все: і акумулятор, і Lightning коннектор, і роз'єм для навушників.

Ifixit розібрали ipod nano 7 покоління
