Вузол проходу воздуховода вентиляції через покрівлю

Якщо вже будувати котедж або лазню, то масштабно: з опаленням і вентиляцією. Тільки потрібно бути готовим, що ці дві системи несуть з собою масу складнощів. У цій статті ми розглянемо, як обладнати вузол догляду повітря через покрівлю.

В першу чергу, потрібно розібратися для чого використовуються такі конструкції:

• загальна вентиляція приміщень;
• елементи вентиляції покрівельної конструкції, покрівельні вентиляційні виходи;
• вентиляція каналізаційних стоків;
• вихід кухонної і туалетного витяжки;
• вихід центрального пилососа та інших вентиляційних систем;

Будова вузла проходу воздуховода

Конструкції від виробників унікальні і мають свої особливості, але в цілому принцип роботи вузла догляду воздуховода схожий. При створенні прохідного вузла може використовуватися оцинкована сталь поряд з утеплювачем. Він часто представляє з себе шар мінеральної вати до 5 сантиметрів.

Особливу увагу варто приділити місцям прилягання ковпака з етиленпропіленового (системні рішення) гуми. Вона повинна бути щільно притиснута до даху і до труби. Саме системні рішення-гума є захистом від води для вузла.

Сам вузол проходу воздуховода через покрівлю фіксується в районі фартуха. Кріплення повинно бути міцним, так як повітропровід повинен витримувати не тільки пориви вітру, але і тиск снігу. Так чи інакше, в північних широтах для захисту від снігу встановлюється додатковий захист. Фіксація вузла важлива, і тому що люфт призводить до витискування мастики або герметика, що захищає від протікання.

Виглядати вони можуть теж абсолютно по-різному, що не впливає на функціональність вузла. Яке завдання би він не виконував, конструкція повинна відповідати певним критеріям.

Чому цей елемент вимагає підвищеної уваги:

• вентиляція порушує цілісність покрівлі, тому потрібно подбати про усунення отворів і зазорів. В іншому випадку, конструкція почне пропускати вологу, що безсумнівно негативно позначиться на її довговічності;
• перепад температур викликає деформацію складових;
• якщо мова йде про димоході, необхідно обладнати теплоізоляцію з міркувань пожежної безпеки.

Монтаж вузла проходу воздуховода

Повітропровід марки Pelti від фірми Vilpe

В першу чергу необхідно вибрати місце на даху, де найбільш доцільно розмістити вентиляцію. По-перше, варто звернути увагу на розу вітрів і вибрати розташування труби так, щоб дим йшов в сторону від будинку. По-друге, не менш важливо визначитися з висотою розміщення труби. Чим вище розташовується труба, тим сильніше вплив вітру. У деяких випадках, вітер може перешкоджати природній тязі, що неприпустимо в будинках з пічним опаленням. З іншого боку, якщо отвір труби буде розташовуватися нижче коника, частина конденсату або сажі може осідати на даху.

До слова, всі ці деталі описані в рекомендаціях по пожежної безпеки. Допустимі піднесення димоходів над будівлями нижче.

Для горизонтальних дахів:

• вище 1,5 м від коника, який стоїть поруч житлового будинку. Коли димохід вище рівня даху на 1,2 метра, незалежно від кута її нахилу, необхідна установка розтяжок;
• над горизонтальною покрівлею димохід необхідно розташувати вище як мінімум на 0,5 м.

Для скатних дахів:

• якщо відстань від даху до труби більше 3 метрів, вона не повинна бути вище лінії, яка проведена вниз від коника під кутом 10 градусів відносно горизонту;
• при відстані від коника до труби від 1,5 до 3 метрів, висота труби повинна бути не нижче коника;
• в інших випадках труба повинна підніматися над коником на 0,5 метра.

поетапний монтаж

1. У покрівлі випилюється отвір діаметром під повітропровід. При цьому, якщо це димар котла, каміна або печі, необхідно передбачити укладання теплоізоляції, щоб уникнути ризику займання утеплювача даху, обрешітки або гідроізоляції. Щоб це зробити, досить прикласти гумовий ковпак вузла і маркером обвести внутрішню окружність. Далі по малюнку прорубується і / або пропиливается отвір.
2. Далі нижня частина ковпака обробляється вологостійким клеєм-герметиком і притягується на місце за допомогою покрівельних саморізів.
3. В даному випадку зверху надівається ще один, захисний ковпак і також притягається покрівельними саморізами.
4. До нього прикріплюється сама труба.
5. Знизу гідро- і пароізоляція фіксуються додаткової підкладкою.

Фартух для захисту від снігу на похилому даху

У північних широтах навіть на похилих дахах накопичується сніг. Через періодичного нагрівання області кругом вентиляції, сніг стає твердим або зовсім заледеневает. Небезпека він представляє під час сходження з даху, особливо це стосується цегляних і квадратних жерстяних труб вентиляції, так як вони менш обтічні для сніжної маси.

Для захисту даху від снігу і від протікання прийнято використовувати силові фартухи. Щільно кріпляться до обрешітки даху.

Верхній бортик фартуха в висоту може становити до 20 см.

Однак, багато будівельників знаходять можливість обійтися без використання такого фартуха. Вирішенням цього питання є установка вузла прямо на конику даху.

Повітропровід через коник

Функціональних достоїнств такого способу не багато. По-перше, знімається снігова навантаження з підстави вузла. По-друге, з'являється можливість провести вентиляцію безпосередньо під коником, що буває необхідно на мансардних поверхах. Вентиляція під коником чи не порушує інтер'єр і звільняє простір. Ще однією перевагою можна назвати дизайн, тому що є цінителі саме такої архітектури.

До мінусів можна віднести вже згаданий вітер, який може перешкоджати тязі. Необхідність в додаткової фіксації труби. Однак, найбільшою складністю є необхідність вторгатися в несучу конструкцію даху. Тобто щоб зробити повітропровід через коник, його потрібно розірвати і знову з'єднати, звільнивши по центру місце для вентиляції. Кроквяної підставу - дуже збалансована система, і подібне втручання може завдати непоправної шкоди. Тому проведення вентиляції через коник потрібно віднести до складних конструкцій і братися, все обміркувавши і прорахувавши.

маркування вузлів

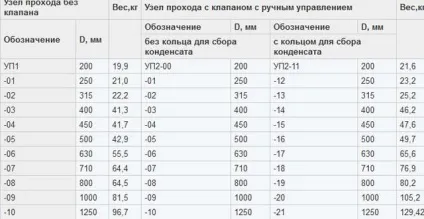

На даний момент будівельний ринок пропонує 11 видів вузлів проходу вентиляції.

Букви «УП» - загальноприйнята маркування. Якщо в конструкції вузлів відсутні будь-які елементи, про це говорять цифри від 1 до 10. До таких них відносяться кільце для збору конденсату і клапан.

Цифри 2-10 сигналізують про те, що конструкція оснащена керованим клапаном, а кільця збору конденсату відсутня.

Символи «УПЗ-УПЗ-21» позначають, що вузол проходу повністю укомплектований: ручне дистанційне керування, клапан, конденсатне кільце.
