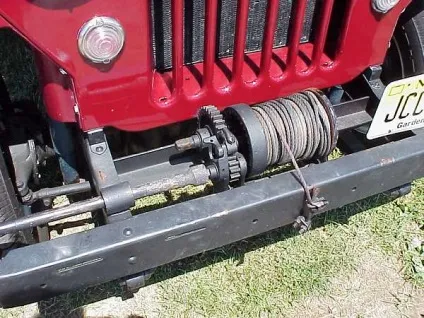

Ручна барабанна лебідка своїми руками

Лебідка є дуже старим винаходом, яке з'явилося ще задовго до відкриття законів фізики. За допомогою неї можна пересунути практично будь-який важкий тягар, використовуючи довгий важіль. Незамінною лебідка залишається на будівництві, в господарстві, але найпоширеніше застосування вона заслужила при експлуатації позашляховиків. Звичайно, вартість цього винаходу досить велика, тому ми розповімо вам, як виготовляється ручна барабанна лебідка своїми руками.

Лебідка з троса і труби

Сама елементарна, а також найпопулярніша лебідка, яка знайшла своє застосування серед автолюбителів і користується успішним попитом за свою простоту і надійність, так як її можна виготовити практично в будь-якому місці з підручних матеріалів. Уявіть ситуацію, автомобіль безнадійно закопався в піску, але у вас є трос і дві труби. Досить найдовшу вбити в землю, як можна глибше, а до другої жорстко закріпити кінець троса. Інший кінець троса прив'язується до фаркоп автомобіля або ж до його переднього гака. Повертайте трубу з тросом так, щоб вона намотувалася навколо труби в землі.

Таким чином, використовуючи досить довгий важіль можна не поспішаючи, але впевнено витягнути машину з будь-дорожньої неприємності.

Повноцінна ручна лебідка

Ручною лебідкою можна сміливо назвати будь-який механічний пристрій, призначений для переміщення важких вантажів на невеликі відстані, приблизно, близько метра. Як правило, вона складається з барабана, на який намотується трос, черв'ячної передачі або системи шестерень, що мають різні розміри, а також рукоятки, призначеної для обертання фізичною силою людини. Чим більше передавальне число такої системи, тим менше потрібно докладати зусиль, для того щоб витягнути машину. Крім того, на це впливає той факт, якщо машину необхідно рухати в гору. Даний випадок значно ускладнює завдання.

Щоб цей пристрій працював ефективно, необхідно, щоб воно встановлювалося на статичному об'єкті (наприклад, дерево) або ж на самій машині. Для цього, на ньому є спеціальні кріплення у вигляді отворів і т.п.

Як зробити лебідку своїми руками

Якщо ви вміло використовуєте зварювальний апарат, то має сенс зробити таку лебідку самостійно. Для цього вам буде необхідно обзавестися наступними матеріалами:

Рама, виготовлена з труби, що має прямокутний перетин
Вал для барабана, який можна виготовити з короткою труби.
Листовий метал товщиною 3 міліметри для виготовлення дисків барабана.
Шпильки і гайки в кількості по 6 штук. Довжина шпильок повинна становити близько 24 сантиметрів.
Дві шестерні, одна з яких більша, а інша мала. Крім того, до них знадобиться ланцюг.
Маточини для кріплення барабана на валу.
Трос, на кінці якого є жорстко закріплений карабін.
Важіль для ручного приводу або ж електричний мотор 12 вольт або 220.

На одному валу розташовують два металевих диска і скріплюють їх за допомогою шпильок на відстані один від одного. На цей же вал надягають велику шестерню і маточини, які кріплять барабан на рамі з двох сторін. Інша частина рами також комплектується валом, на які жорстко кріпиться мала шестерня. Після того, як ланцюг буде надіта, можна задуматися про те, який привід вам до душі.

Якщо ви плануєте встановити електродвигун 12 вольт, то варто пам'ятати, що він буде споживати дуже багато енергії від бортової мережі автомобіля, тому користуватися такою лебідкою можна буде тільки при працюючому двигуні. В якості двигуна можна застосовувати стартер від старої машини без втягує реле.

У випадку з ручним приводом до валу приварюється важіль з рукояткою. Саму раму встановлюють на автомобілі, а до барабану намотують трос досить довжини. Рекомендується застосовувати тільки міцну конструкцію, яка зможе витримувати великі навантаження на розтягуванні. В іншому випадку, він може відірватися, а також пошкодити машину.

Нерідкі випадки, коли водій був важко травмований через обрив троса.

Закріпити раму можна за допомогою чотирьох товстих болтів на металевому бампері. Позашляховики, які мають звичайний пластиковий бампер, можуть комплектуватися кенгурятниками, в яких передбачена установка подібних систем.
