Фасонний токарний різець по металу фото, види, розміри, виробники

Різці фасонні випускаються відповідно до Держстандарту 18875-73. Зустрічаються не тільки індивідуальні вироби, а й ті, які розраховані на виготовлення найпоширеніших деталей. Як правило, для них підбираються найякісніші матеріали, так як заміна буде досить складною і потрібно максимально продовжити термін служби.

Види фасонних різців

Фасонний токарний різець може мати різні відмінності в своїх параметрах, в залежності від оброблюваних заготовок, з якими він працює. Виходячи з цього, виділяють кілька основних різновидів:

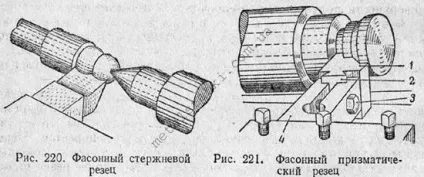

• Стрижневі різці - їх використовують для роботи з короткими фасонними поверхнями. У даного типу досить мала висота робочої частини, так що це стає причиною для наявності головного недоліку - малу кількість переточувань.
• Призматичні - в даному виді є велика кількість переточувань, так що з їх допомогою обробляються більш складні поверхні фасонного типу. Фасонний різець базується і кріпиться за допомогою спеціального тримача і кріплення «ластівчин хвіст». Але за допомогою даного інструменту неможливо обробляти внутрішні фасонні поверхні.
• Круглі - можуть служити для роботи як з зовнішніми, так і внутрішніми поверхнями заготовки. Вони є досить технологічними, так що по кількість переточувань перевершують всі інші види. Для їх закріплення також потрібен спеціальний резцедержатель, а базування відбувається по торця і отвору.

Крім цього фасонний різець класифікується за такими параметрами:

• форма;
• Напрямок подачі (радіальна або тангенціальна);
• По розташуванню настановної бази і отвори;
• За конструкцією.

Основні розміри

Глибина заготовки профілю, мм

геометричні параметри

Фасонний різець багато в чому відрізняється від інших інструментів даного типу, не кажучи вже про те, що багато хто з них залишаються єдиними в своєму роді. З цієї причини геометрія тут виходить найрізноманітнішою. Залишаються незмінними основні кути, такі як:

• Кут загострення;
• Головний передній кут;
• Головний задній кут;
• Кут різання.

Залежно від необхідної деталі, параметри цього кута можуть мати величезну відмінність. Для виточки деяких особливостей конструкції можуть застосовуватися кути, яких немає в стандартних схемах, тому, єдиної класифікації по даному питанню створити не можна, але можна дотримуватися правил, які допоможуть отримати якісний і надійний інструмент.

Вибір фасонного різця

При виборі переднього кута варто звертати увагу на те, з яким матеріалом тут буде вестися робота. В основному, це межі від 0 до 25 градусів. Співвідношення твердості і величини кута підбирається в прямій пропорції. Задній кут визначається формою інструмента і його типом. Справа в тому, то чим вище задній кут, тим слабкіше ріжучакромка, так що її не можна буде використовувати для роботи з товстими заготовками. Для круглого різця не рекомендується ставити великий задній кут. У таких виробах він не повинен перевищувати 10-15 градусів, так як в іншому випадку його застосування буде небезпечним. Фасонний різець іншого виду може мати і більший кут, але в цілому він береться не більше 30 градусів. Іноді використовується нестандартна установка вироби на верстат, що змінює співвідношення і фасонний різець набуває додаткові властивості.

Вибір кутів дуже важливий при підборі і проектуванні вироби і це є одним з найскладніших моментів. Матеріали, як правило, підбираються якомога більш щільні. Коли обробка відбувається в декількох точках поспіль, то це створює великий опір заготовки, так що на ріжучих крайках підвищується температура. Щоб ліквідувати негативні явища, слід вибирати фасонний різець з твердосплавних матеріалів.

Режими різання при використанні фасонного різця

Тангенціальні інструменти можуть обробляти заготовку різними ріжучими крайками, що входять до їх складу. Часом ріже частина вибирається довільно, так, щоб друга кромка, яка знаходиться глибше першої, не досягала до заготовки. Іноді, для обробки всіх деталей за одним шаблоном, інструмент фіксують в одному положенні і роблять поздовжні або поперечні.

Радіальні різці мають обертальний рух подачі. В даному випадку, ріжучакромка описує поверхню заготовки при обертанні. Це допомагає створювати більш складні форми і робити обробку по всій поверхні з різною глибиною.

маркування

Виробники

• Чернігівський інструментальний завод (Чернігів, Україна);
• Топромеханіка (Томськ, Україна);
• Укрметіз;
• Кіржачський інструментальний завод (Єкатеринбург, Україна).
