Вузол проходу вентиляції через покрівлю

Ремонт покрівлі та даху

Конструкція вентиляційної системи

Вентиляційною системою називають труби, що забезпечують видалення нагрітого повітря з продуктами дихання і життєдіяльності в атмосферу. Більшість приватних будинків обладнується природною вентиляцією, функціонування якої ґрунтується на законі конвекції, властивості нагрітих газів підніматися вгору.

Виробничі, адміністративні та комерційні споруди, де знаходиться велика кількість людей або працює спеціальна техніка, вимагають посиленої циркуляції повітря, забезпечити яку може тільки примусова вентиляція, що працює від потужного вентилятора. Щоб визначити тип воздуховода, який підійде конкретному спорудження, враховують такі чинники:

Обсяг приміщення. Чим більше площа будинку, тим більше в ньому знаходиться повітря. Це означає, що для забезпечення циркуляції потрібно більш потужна вентиляція.
Коефіцієнт загазованості і запиленості. Ці показники зазвичай обчислюються для виробничих приміщень, де через виконання робіт або використання техніки, в складі повітря з'являється пил і шкідливі гази.
Вологість і температура всередині приміщення. Вентиляція робить мікроклімат у спорудженні більш відповідним для життєдіяльності людей, оптимізуючи показники вологості та температури до комфортного рівня.
Кількість людей. У процесі дихання люди споживають кисень і виробляють вуглекислий газ, тому чим більше в приміщенні знаходиться людей, тим краще повинна працювати вентиляція, видаляючи відпрацьований повітря. Тому монтаж воздуховода проводиться перш за все в адміністративних і комерційних спорудах.

Вентиляційна система житлового будинку

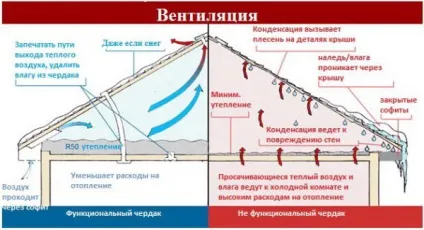

Вентиляція в «теплій» і «холодної» покрівлі

Різні види вентиляційних систем

Зверніть увагу! Ще один привід задуматися про необхідність обладнання вентиляції в приватному житловому будинку - наявність опалювального обладнання, що працює на твердому паливі. У процесі горіння дров бере участь кисень, через що повітря в приміщенні «вигорає», стає душно і важко дихати. Тому при установці дров'яної печі або каміна не тільки споруджують димохід, а й обладнають вузол проходу воздуховода через покрівлю.

види проходок

Вузол проходу вентиляційної труби через покрівлю - місце на поверхні даху, де здійснюється висновок воздуховода на вулицю. Устаткування проходу труби вважається важливою і важкою роботою, так як при виконанні цього завдання порушаться цілісність кроквяної системи та покриття даху. Щоб захистити вузол проходу воздуховода через покрівлю застосовують різні проходки, що спрощують монтаж. Проходки, що використовуються для виведення вентиляційних труб, бувають наступних видів:

З клапаном або без клапана. Проходки для обладнання виведення воздуховодних труб випускають з клапаном і без. Безклапанні моделі коштують дешевше за все, але не має можливості перекривати і регулювати викид повітря, вони використовуються в приватних будинках. Проходки з клапаном мають заслінку, яка перекриває трубу і зупиняє рух повітря, вони підходять для монтажу вентиляції у виробничих і адміністративних для систем, якщо вони не працюю постійно.

Пристрій покрівельних проходок з клапаном і без

Утеплені і неутеплені. Виробники випускають проходки, оснащені термоізоляційним шаром з базальтового волокна або скловати. Вони використовуються, якщо вентиляційна труба виводиться далеко від коника і здебільшого знаходиться на вулиці. Термоізоляційний шар знижує різницю між температурою всередині і зовні приміщення, завдяки чому знижується утворення конденсату. Неутеплені проходки використовують, якщо труба виводиться поряд з коником і в регіонах з м'яким кліматом.

Автоматичні і механічні. Покрівельні проходки для повітроводів бувають з ручним або автоматичним управлінням. Механічні моделі оснащуються тросом, за допомогою якого можна регулювати циркуляцію повітря всередині приміщення. Вони встановлюються для вентиляційних систем, що працюють постійно, де немає необхідності часто вимикати або змінювати режими роботи. Автоматичні проходки мають контролер, який за допомогою електроніки керує функціонуванням системи.

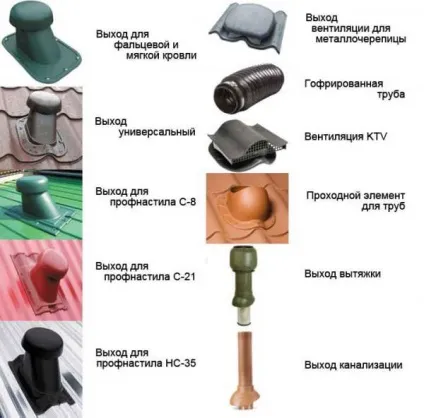

Різні види вентиляційних проходок

Важливо! Часто домовласники не бачать різниці або плутають процес обладнання воздуховода і димоходу. Температура газів в димоході у багато разів вище звичайної температури повітря, в твердопаливних печах вона досягає 700-800 градусів, тому труби нагрівається. Щоб запобігти загоряння, місце виведення димоходу обладнають вогнестійким коробом. Вузол проходу через покрівлю вентиляції не потребує вогнезахисту, так як температура в ньому всього на 0,5-1 градусів вище, ніж кімнатна.

монтаж проходки

В сучасних приватних будинках, оснащених газовим або дров'яником опалення, обов'язковий монтаж вентиляції. Під час приготування їжі, дихання, прання, сушіння білизни, а також виконання водних процедур утворюється велика кількість водяної пари, які необхідно вивести, щоб в оселі не було жарко, душно і волого. Вузол проходу через покрівлю вентиляційної труби обладнують після завершення монтажних робіт по збірці воздуховода всередині приміщення. Для цього буде потрібно гумовий або силіконовий ущільнювач (Майстер Флеш), герметик на силіконовій основі, шуруповерт, саморізи, проходка. Монтаж здійснюється наступним чином:

Визначається місце виведення воздуховода. Будівельні норми наказують розміщувати вентиляційні труби в безпосередній близькості від коника даху так, щоб отвір розташовувався між кроквами.

Вузол проходження воздуховода через дах

Розмічається місце отвору. Отвір для виведення має бути на 2-3 см більше діаметру труби. Щоб не помилитися в розмірах, можна за допомогою маркера окреслити трубу на поверхні даху або зробити викрійку з картону.

Виконується різання отвору. У позначеному місці даху проробляють отвір, з якого необхідно видалити утеплювач, пароізоляцію, залишки обрешітки, а також гідроізоляцію. Щоб вирізати отвір у покрівлі з металу, потрібно за допомогою дрилі просвердлити кілька дірок по розміченій окружності, а потім завершити роботу ножівкою або ножицями по металу.

На повітропровід надаватися покрівельна проходка, вона повинна виявитися над поверхнею даху. Шари гідроізоляції і пароізоляції за допомогою клейкої стрічки або герметика приклеюють до поверхні труби. На проходку надягають гумовий ущільнювач, прикріплюючи його до покрівельного матеріалу. Якщо дах з металочерепиці або профнастилу кріплення виконують за допомогою саморізів, а якщо вона має м'яке покриття, то ущільнювач просто приклеюється за допомогою герметика.

Гумовий ущільнювач для виведення воздуховода через покрівлю

На оголовок воздуховода надягають захисну парасольку для запобігання попадання в вентиляцію атмосферних опадів, сміття або заселення птахів.

Професійні покрівельники вважають, що неграмотно обладнаний вузол проходу через покрівлю вентиляційної труби є причиною протікання в 2 випадках з 10. Часто це відбувається через те, що розташування виведення вентиляції, коли навколо не утворюється сніговий кишеню. Сніг, що оточує трубу, з часом тане і проникає під покрівлю. Тому деякі фахівці рекомендують виводити повітропровід прямо через коник. Варто зауважити, що цей метод порушує цілісність кроквяної каркаса даху, тому має безліч супротивників.
