Вузли кроквяної системи встановити, кріпити правильно
Початком проектування похилого даху є вибір кроквяної системи, яка повинна виконувати функції несучої конструкції. Тип конструкцій визначають виходячи з виду покрівлі.
В одному випадку крокви - це бруси або дошки, які виступають в якості «скелета» даху, який утримує вагу утеплювача і покрівельного матеріалу. В іншому вони можуть бути складені, і збираються з окремих елементів, відомих як кроквяні ноги.
[Stextbox id = "infotxt» shadow = "false" bwidth = "3" bcolor = »EDF2E9" bgcolor = "EDF2E9"] Дошка та бруси повинні пройти спеціальне просочення -протівопожарную і антисептичну. Чим якісніше це буде виконано, тим довше прослужать. [/ Stextbox]
Складові каркаси поділяють на два види: наслонние і висячі. Вибір конкретної системи, крім архітектурних уподобань власників, залежить від деяких параметрів даху:
- її функціональності,
- кількості випробовуваних навантажень, включаючи пов'язані з кліматичними особливостями даного регіону.
[Stextbox id = "Warning2" shadow = "false" bgcolor = "EDF2E9" bgcolorto = »EDF2E9"] Чим розташування затяжки вище, тим вона, з одного боку, повинна бути могутніше, а з іншого - надійніше з'єднана із кроквяними ногами. [ / stextbox]
Якщо над декількома прольотами встановлюють єдину покрівельну конструкцію, висячі і наслонние ферми можуть чергуватися: для ділянок без проміжних опор - встановлюють висячі, там, де є - наслонние.
Як правильно встановити кроквяну систему ↑
Однією з умов надійності майбутньої будови є правильне пристрій вузлів кріплення кроквяної системи.

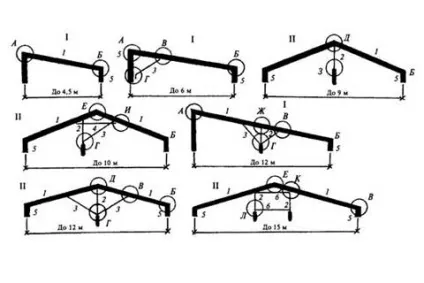

Похилі крокви похилого даху зазвичай мають найменше три точки опори. Їх кількість може змінюватися в залежності від розмірів прольоту. При ширині прольоту до 10 м необхідна одна додаткова опора, при великих значеннях їх кількість збільшується.
Конструкція висячих також залежить від ширини прольоту. Якщо він невеликий, затяжку зазвичай заміняють ригелем. Зі збільшенням прольоту затягування починає провисати, а ноги - прогинатися.
При величині прольоту
до 9 м висячі крокви підтримуються бабкою - спеціальним вертикальним брусом. Кінці ніг кріплять в її верхній кінець за допомогою скоб або хомутів, бабку з затягуванням - хомутом.
до 13 м - зміцнення проводять за допомогою підкосів. Верхніми кінцями вони спираються в ногу, причому її довжина між опорами не повинна бути більше 5,5 м, а нижніми - в бабку.
до 17 м ноги в нижній частині підсилюють за допомогою підмогу, для верхньої - використовують шпренгельних систему: затяжку кріплять до двох бабок і встановлюють між ними ригель.
Як правильно кріпити крокви ↑
Чи проводиться заміна кроквяної системи або її монтують в новому будинку, слід дотримуватися певних правил.
[Stextbox id = "Warning2" shadow = "false" bgcolor = "EDF2E9" bgcolorto = »EDF2E9"] Просте кріплення ноги і балки може виявитися навіть руйнівним - при створенні тиску на крокви його кінець починає ковзати по балці, що призводить до руйнування покрівлі . [/ stextbox]
Щоб уникнути ковзання і забезпечити надійність, використовують такі види з'єднань:
- зуб з шипом,
- зуб з упором,
- упор в кінець балки.
Можливе використання і двох зубів - це залежить від кута нахилу. Для кріплення додатково до цього з'єднання використовують також металеві куточки.
Основні вузли каркаса даху ↑
Вузол кріплення до балки ↑

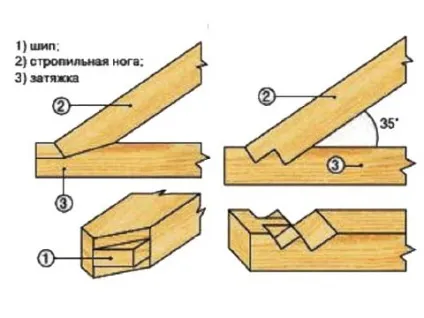

- У п'яті крокви виготовляють зуб з шипом, в балці з відповідним гніздом для шипа вирізують упор.
- Глибина гнізда становить близько 25-30% від товщини балки.
- Врубку виконують на відстані 0,25-0,4 м, починаючи краю балки, який звисає.
- Одинарний зуб виконують, як правило, разом з шипом, який не допускає зсуву убік. Тому таке з'єднання називають «зуб з шипом і упором».
У разі порожнистої даху, кут нахилу якої менше 35 °, кроквяні ноги встановлюють так, щоб опорна площа на балку збільшилася. Для цього користуються врубкой двома зубами:
- в два шипа;
- упор з шипом і без;
- двома шипами в замок.
Всі з'єднання в конструкції виконуються за допомогою кріплень:
- металевих - шурупів, цвяхів, болтів з шайбами, різних куточків;
- дерев'яних - брусів, трикутних накладок (косинок), шипів.
До мауерлату: ↑
- при кріпленні використовують куточки з підшивання опорним брусом;
- виконується сідло (запив) на нозі, отримане з'єднання додатково закріплюється за допомогою дроту, цвяхів і скоб. Цвяхи прибивають з боків, у напрямку один до одного під кутом (всередині мауерлата вони схрещуються), потім забивається третій цвях в вертикальному положенні. Це найбільш поширений метод кріплення.
Можна виділити наступні варіанти змінного кріплення крокв і мауерлата:
- виконується запив, після чого крокви запилом укладають на мауерлат:
- елементи з'єднують навскіс двома цвяхами у напрямку один до одного;
- з'єднують одним цвяхом, який прибивають вертикально зверху вниз в тіло бруса-основи через ногу;
- альтернативою цвяхах можуть послужити сталеві пластини з отворами для цвяхів;
- кріплять дошки до мауерлату за допомогою скоби;
- випускають кроквяну ногу за стіну і виконують одиничну фіксацію кріпильними пластинами;
- використовують спеціальний сталевий кріплення - «санчата».
У всіх цих випадках забезпечений упор ноги в мауерлат, але при переміщеннях елементи системи мають можливість рухатися по відношенню один до одного.
Подібне поєднання особливо актуально для дерев'яних будинків, що споруджуються з бруса або колод, які з часом зазнають усадку. Використання жорсткого сполучення може стати причиною порушення цілісності стін.
[Stextbox id = "infotxt» shadow = "false" bwidth = "3" bcolor = »EDF2E9" bgcolor = "EDF2E9"] Кроквяна система буває «плаваючою» або жорстко-закріпленої. Плаваюча кріпиться на спеціальних кронштейнах, які дозволяють дерев'яного каркаса «сідати» одночасно з усадкою фронтонів і не дає їм зависати над гребеневим колодою. [/ Stextbox]
Вузол конькового з'єднання ↑
Способів з'єднання в коньковой частини - три.
встик
Кріплення на коньковий брус
Конструктивно цей спосіб досить схожий на перший. Єдине, між кроквами, спиляними під кутом, укладають коньковую балку. Процес цей досить трудомісткий, тому коньковий прогін особливою популярністю при будівництві даху не користується.
Це найбільш поширений спосіб. Він досить схожий на перший, тільки з'єднання здійснюють не стик, а внахлест. Крокви в цьому випадку стикаються бічними площинами, а не торцями. Їх стягують болтом або шпилькою (можна цвяхами).
