Вторинна кругова діаграма в excel і способи її побудови

Кругові діаграми застосовуються для порівняння декількох значень в одній точці. Сума всіх величин - 100%. Вони не підходять для зіставлення різних величин. Коло - ціле. Сектора - складові частини цілого.

Трапляється так, що одна з часткою кола виходить дуже маленькою. Щоб поліпшити сприйняття, її можна «розкрити» за допомогою вторинної кругової діаграми. Розглянемо побудову в Excel.

Особливості представлення даних

Щоб побудувати вторинну кругову діаграму, необхідно виділити таблицю з вихідними даними і вибрати інструмент «Вторинна кругова» на вкладці «Вставка» в групі «Діаграми» ( «Кругова»):

1. Завжди розміщуються дві діаграми в одній площині. Головний і вторинне коло знаходяться поруч один з одним. Їх не можна перемістити незалежно. Головна діаграма розташована зліва.
2. Головна і вторинна діаграми - частини одного ряду даних. Їх не можна відформатувати незалежно один від одного.
3. Сектори на вторинному колі теж показують частки, що і на звичайній діаграмі. Але сума процентів не дорівнює 100, а становить загальну величину значення на секторі головною кругової діаграми (від якої відокремлена вторинна).
4. За замовчуванням на вторинному колі відображається остання третина даних. Якщо, наприклад, у вихідній таблиці 9 рядків (для діаграми - 9 секторів), то останні три значення виявляться на другорядній діаграмі. Початкове розташування даних можна міняти.
5. Зв'язок між двома діаграмами показана сполучними лініями. Вони додаються автоматично. Користувач може їх видозмінити, відформатувати, видалити.
6. Чим більше десяткових знаків для дрібних чисел в початковому ряду даних, тим точніше відсотки на діаграмах.

Як побудувати вторинну кругову діаграму в Excel

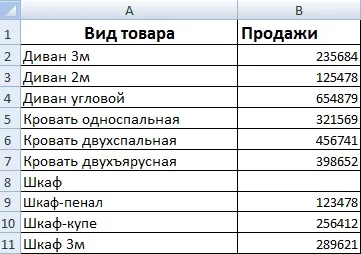

Є такі дані по продажах певних груп товарів:

Вони відразу розташовані так, щоб вторинна кругова діаграма вишикувалася правильно: потрібно деталізувати продажу різних шаф.

Виділяємо таблицю разом з заголовками і переходимо на вкладку «Вставка» в групу «Діаграми». Вибираємо «Вторинну кругову». Вийде приблизно такий результат:

Клацаємо правою кнопкою миші по будь-якому сегменту кола і тиснемо «Додати підписи даних».

З'являються числові значення з таблиці:

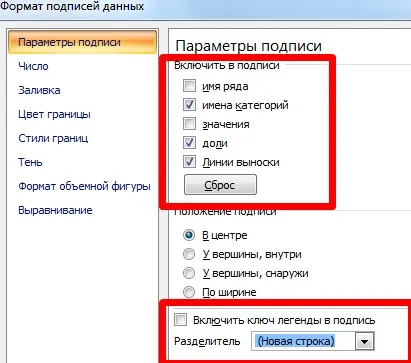

Клацаємо правою кнопкою миші по будь-якого підпису - виділитися повинні все. Переходимо на вкладку «Формат підписів даних».

Видаляємо легенду праворуч від кругових діаграм (виділити - DELETE). Коригуємо розміри кіл, пересуваємо підписи на секторах (виділити - зачепити мишкою - перенести). отримуємо:

Слово «Інший» на головній діаграмі замінимо словом «Шафи». Клацаємо двічі за підписом, щоб замигав курсор. Міняємо.

Можна попрацювати над стилями, над квітами частин діаграм. А можна залишити так.

Тепер подивимося, як деталізувати сегмент звичайної кругової діаграми.

Додаємо підписи у вигляді відсотків. Сідлати це можна і іншим способом (не тим, який описаний вище). Переходимо на вкладку «Конструктор» - інструмент «Макети діаграм». Вибираємо підходящий варіант серед запропонованих з відсотками.

Сектор в 4% проглядається погано. Деталізуємо його за допомогою вторинної кругової діаграми від меншого до більшого. Знаходимо кнопку «Змінити тип діаграми на вкладці« Конструктор »:

Автоматичний варіант «переніс» останні два значення в таблиці з вихідними даними у вторинну діаграму. У такому вигляді малюнок не вирішує поставлене завдання. Клацаємо по будь-якій частині будь-якого кола так, щоб виділилися всі сегменти. Права кнопка миші - «Формат ряду даних».

В меню «Параметри ряду» пропонуємо програму розділити ряд по «відсотками». Під вторинну діаграму помістимо значення менше 10%.

В результаті отримуємо наступний варіант відображення:

Області з мінімальними відсотками (4% і 8%) винесені на додаткову діаграму. Сума цих часток склала окремий сектор на основний діаграмі.
