Вставка зображення в креслення

Для більшої зручності з картинками в кресленнях можна створити спеціальну папку, де ви можете зберігати всі необхідні зображення і фото. Це обумовлено тим, що картинка не зберігається в кресленні, nanoCAD лише вказує шлях до зображення. Шлях цей можна як видаляти, так і міняти.

Для того щоб вставити зображення в викрійку, необхідно:

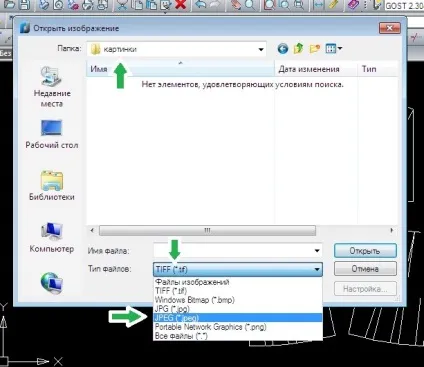

2.Откроется системний провідник, обираємо шлях, де зберігається потрібна нам фотографія або зображення. Але перед цим перевірте розширення необхідного вам файлу і знайдіть його в списку, що випадає знизу вікна.

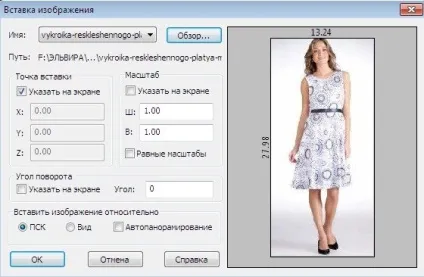

4.У цих настройках необхідно вказати: масштаб - вказати на екрані; активувати автопанаромірованіе; вставити зображення щодо ПСК. Після всього зробленого натискаємо «ОК».

5.Далее необхідно вказати точку вставки зображення. Кількома мишею в потрібну область, пам'ятаємо про те, нижня ліва точка - перша.

6.Теперь треба розтягнути прямокутну область до потрібного вам розміру, для цього просто пересуваємо мишкою.

Є альтернативні методи вставки:

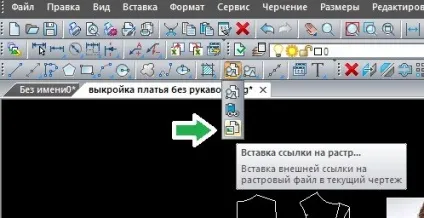

1.Через панель креслення

2. При допомогою командного рядка - команди ROPEN і відкр.

Налаштування зовнішнього вигляду картинки

Однак є ще деякі можливості при роботі з зображеннями в nanoCAD. Зараз розглянемо настройки зовнішнього вигляду. Є два способи відкрити меню редагування:

1.В командному рядку, команда ModifyRaster.

2.Через меню «Редагування» - «Об'єкт» - «Растр ...».

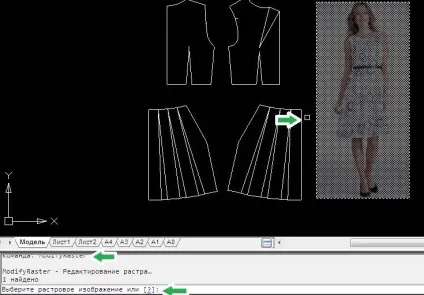

Відразу після однієї з цих операції замість курсора з'явиться квадрат, їм потрібно клінкнуть з будь-якого фрагменту зображення:

Підтверджуємо вибір зображення і бачимо меню з можливостями налаштувань зовнішнього вигляду:

У цьому меню можна редагувати:

3.Прозрачность (злиття з фоном).

4.Відімость - вибираємо пункт «Показ. зображення ».

Якщо вибрати «Показ подрезанного», то буде видно лише рамка вашого зображення. Прозорість використовується, коли лінії креслення розташовані під зображенням.
