Не у всіх моделях ВАЗ 2109 є центральний замок замикання дверей. Тому для зручної експлуатації необхідно поставити в салон і багажник ваз 2109 замки електро. Для цього потрібно звернутися в сервісний центр або виконати установку своїми руками.

Встановити центральний замок

Для того щоб одним кліком закрити двері салону, необхідно встановити центральний замок. Використовуючи електричну схему і порядок роботи, які пропонуються на спеціальних сайтах і в літературі для власників авто, встановити замок нескладно.

Важливим моментом стане попереднє регулювання замків дверей, щоб закриття їх відбувалося без додаткових зусиль.

вибір варіанту

Розглядаючи автомобіль без сигналізації, встановлення управління дверима салону слід вести на брелок і кнопку в салоні. Пояснення логічні, брелоком управляти дверима, перебуваючи в рухомому транспорті, незручно.

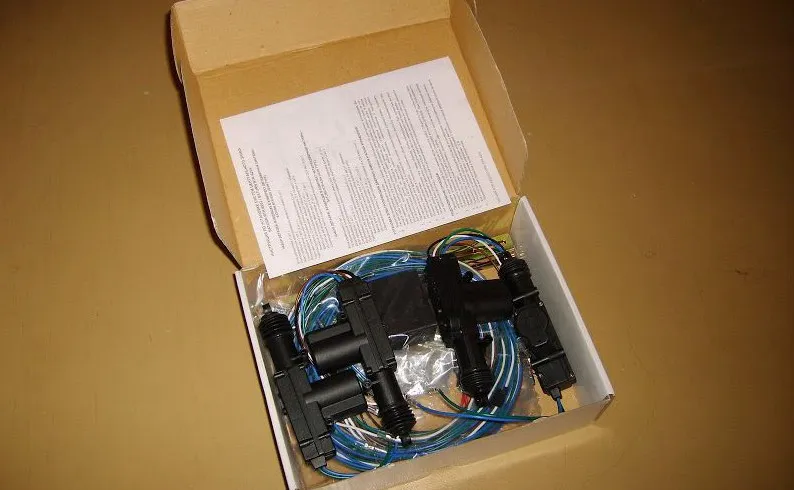

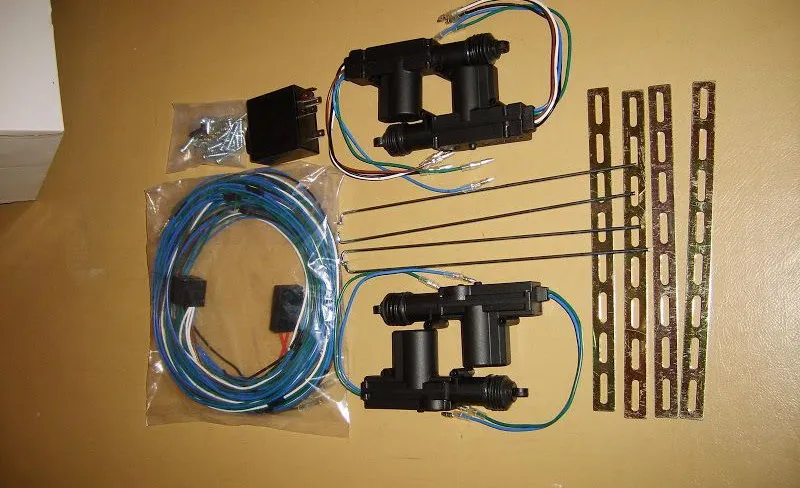

Центральний замок складається з чотирьох вузлів, що представляють двигуни механізму закривання замків, але один з них має кінцевий вимикач і встановлюється на двері водія. Керуючий блок замку зібрано в коробці, складається з електронних схем управління всіма замикаючими пристроями. У комплекті з замком йдуть необхідні для монтажу додаткові частини схеми.

Монтаж електричної схеми

Куди підчіплювати електрозамки на машині ваз 2109? Установка центрального замка на автомобіль починається зі зняття обшивки з задніх і передніх дверей салону. При цьому потрібно прибрати пластикові панелі для того, щоб в подальшому встановити дроти від системи електричного управління замками.

Необхідно підготувати отвори в задніх дверях для монтажу проводки. У штоки редукторів необхідно встановити спиці для управління механізмом замків.

Блок управління найзручніше встановити на двері водія. До нього необхідно протягнути всі проводи від дверей, так щоб вони були закриті декоративною обшивкою після монтажу. Складнощі викликає прихована підводка від задніх дверей по діагоналі від водія. Після складання схеми слід перевірити роботу пристрою.

Щоб керувати замками з салону без брелока слід функцію роботи замикаючих механізмів дверей довірити кнопці в салоні. Це може бути кнопка стеклопод'емника. Для підключення з пучка проводів під торпедою вибирається білий, чорний і коричневий.

Після з'єднання проводів і установки кнопки на панелі управління - монтаж електричного замка закінчено.

Поки двері ще не зачинені пластиком і декоративними панелями слід провести регулювання замків, домогтися легкого закривання дверей. Інструкція на сайті автолюбителів на цю тему викладена детально, з покроковим фото.

Установка електрозамку на багажник

Встановити електропривод на двері багажника прагнуть все автолюбителі - це зручно і не потрібно виймати ключі із замка запалювання, щоб відкрити п'яті двері.

Скільки умільців, стільки і варіантів, як встановити на ваз 2109 електрозамки багажніка.Поетому існують різні схеми для підключення рідного замку або переробка двері під замок з іншої марки вазовской моделі. Розглянемо кілька варіантів.

Підключення замка багажника до електроприводу з установкою кнопки

Для роботи буде потрібно устаткування, що включає:

• привід відмикання дверей;
• кнопка відмикання багажника;
• реле і контакти;
• трос і дроти.

Ціна набору в цілому складе не більше 500 рублів. При цьому слід купувати привід тільки в посиленому виконанні. ВАЗ 2109 електропривод замка багажника встановлюється після зняття обшивки з кришки. Зліва прикручується привід і створюється схема управління через панель. Привід за допомогою троса з'єднується з замком, електричний ланцюг виводиться під панель управління, де є місце під кнопку з боку водія. Провід підключаються до доводчику і акумулятора. У схемі повинен бути передбачений запобіжник.

Іншим способом установки стане, якщо ваз 2109 електрозамок багажника підключається на клавішу брелока сигналізації. Для цього потрібно придбати посилений соленоїд. Якщо у кнопки є спеціальний вихід на багажник, то кінцевик багажника буде працювати дистанційно. В інших випадках потрібно доопрацювання схеми.

Підключення замка зі стандартною електричною схемою

Щоб самостійно виконати дистанційне керування багажником цим способом потрібно:

• трос в оболонці;
• реле з чотирма контактами і фішка до нього;
• дверний активатор з двома проводами;
• провід перетином 6 мм;
• кнопка і сполучні клеми.

Після зняття обшивки, для установки активатора потрібно просвердлити 2 отвори. У активаторі кріпиться провід, що йде на масу, він ізолюється за допомогою герметика. Рамка, що входить в комплект активатора регулюється так, щоб трос міг витягати язик замка. Сталевий стрижень, встановлений в колечко активатора, надівається в перехідник з тросом. Трос при цьому кріпиться за допомогою залишку відрізаною рамки і затискається болтом. Кінець троса очищається від оболонки і припаюється до рамки. З боку замку він кріпиться до язичка і проводиться регулювання натягу.

Провід в салон встановлюється під відігнутої обшивкою стелі по задній стійці і під килимок, з виведенням на кнопку управління. Після цього слід перевірити роботу системи і привести обшивку багажника і стелі в нормальний стан.

Тюнінг багажника

Для створення більшого комфорту при перебудові багажника з перекладом його на електричний привід, одночасно можна виконати освітлення всередині при відкриванні кришки. Підсумком стане зручне відкривання замка і комфортне користування багажником.

Купується соленоїд в посиленому варіанті. Кнопка для підключення системи електроприводу і підсвічування встановлюється в отвір на місці водія, неподалік від керма. Кнопка повинна бути Трьохконтактний. Концевики встановленого ліхтарика підсвічування підключаються до замикаючим контактам язичка двері, і ліхтарик буде горіти тільки при відкритому багажнику. Закріпити ліхтарик на корпусі можна із застосуванням суперклею, або зафіксувати іншим способом.

Слюсарні установчі роботи по монтажу активатора і установки троса проводяться за стандартною схемою, з регулюванням натягу троса при виконанні команди з кнопки. Найвідповідальнішим моментом в установці дистанційного керування при будь-якому варіанті електричної схеми стане правильний натяг троса. У разі поганої роботи передавального механізму двері багажника неможливо буде відкрити зсередини і зовні.

Вирішується питання ваз 2109 як поставити електрозамок багажника від автомобіля калина 2114. Умільці, якими замінено цей вузол, вважають, що він вписується в габарити рідного замку з невеликими доробками. Так, кріплення його добре поєднується з кріпленням моторчика заднього двірника. Далі йде тяга на соленоїд. Відповідна частина застосовується від колишнього запірного механізму. Висновок на панель управління або на кнопку управління кожен з майстрів робить по-своєму.
