Все про витратоміри види, принцип дії і т
Регулятор потоку - це спеціальний пристрій для вимірювання витрати рідини, газу та пара в промислових системах. Витрата є важливим показник в ході багатьох промислово-технологічних процесів.
У коло обов'язків кіпівців зазвичай входять роботи по установці, калібрування і ремонту витратомірів на своїх об'єктах. Для того, щоб ефективно і чітко виконувати такі завдання, кіпівців необхідно вміти розбиратися в різних типах витратомірів і розуміти, як за допомогою витратомірів вимірюється витрата рідини, газу та пара.
Принцип роботи витратоміра
У класифікації витратомірів існують дві великі групи, на які вони поділяються: це витратоміри, які вимірюють безпосередньо витрата (витратоміри з безпосереднім відліком) і ті, які вимірюють витрата за допомогою перетворення (витратоміри непрямої дії).

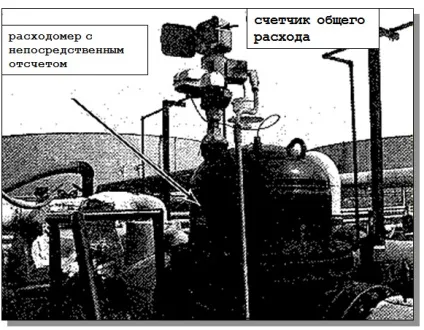

Витратоміри з безпосереднім відліком
Витратоміри з безпосереднім відліком зазвичай використовуються для вимірювання та отримання показань параметра загальної витрати. У витратомірі з безпосереднім відліком вимірювання середовища поділяються на певні фізичні кількісні величини. Загальна кількість кількісних величин рідини, газу або пари, які відраховує витратомір, дорівнює загальному витраті рідини, газу або пари через даний прилад. Після того, як прилад врахував кожну кількісну величину рідини, газу або пари, ця порція рідини, газу або пари залишає прилад.

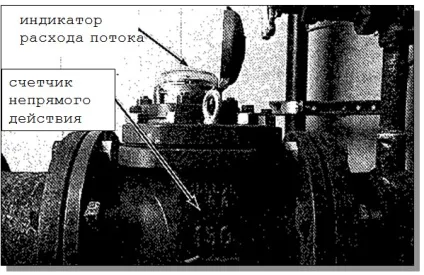

Витратоміри непрямої дії
Витратоміри непрямої дії зазвичай використовуються для вимірювання та отримання показань технологічного параметра витрати потоку. Він не вимірює витрата рідини, газу або пари в процесі безпосереднього відліку. Замість цього, він вимірює деякі фізичні параметри або технологічні величини, такі як: швидкість, тиск або рівень. Потім прилад перетворює отримані дані в показання витрати потоку.
Турбінний витратомір ріменім тільки в системах з чистими рухомими середовищами, що не містять твердих часток
Ротаметр вимірює деяку фізичну величину витрат рухомого середовища і перетворює її в відповідний параметр витрати потоку
Мішенню витратомір може використовуватися для вимірювання більшості видів текучих середовищ
Вихровий витратомір немає підшипників, тому може вимірювати витрату потоку з твердими частинками в підвішеному стані
Електромагнітний витратомір рідини, газу та пара робота цього витратоміра заснована на принципі електромагнітної індукції
