Чпу верстат з принтера своїми руками

Для того щоб зробити верстат ЧПУ з принтера своїми руками знадобляться наступні підручні матеріали:

запчастини від декількох принтерів (зокрема приводу і шпильки);
привід від вінчестера;
кілька листів ДСП або фанери, меблеві напрямні;
контролер і драйвер;
кріпильні матеріали.

1. Основа являє собою ящик з ДСП. Можна взяти готовий або виготовити самостійно. Відразу враховуємо, що внутрішня ємність ящика повинна вміщати всю електронну начинку, тому висота борта розраховується від висоти плати з деталями, кріплення і запасу до поверхні столу. Збірка підстави і рами з ДСП здійснюється за допомогою саморізів. При цьому всі деталі повинні бути рівними і закріпляться під прямим кутом.

2. На кришку основи необхідно закріпити осі верстата. Всього їх три - x y z. Спочатку кріпимо вісь y. Для виготовлення направляючої використовується меблевий полоз на кулькових підшипниках.

Краще використовувати по дві напрямних для двох горизонтальних осей, в іншому випадку осі матимуть значний люфт. Для вертикальної осі роль спрямовуючої виконують залишки вінчестера, тієї його частини, де рухався лазер.

Як ходового гвинта застосовується шток від принтера. В даному випадку для горизонтальних осей х y виготовлені гвинти діаметром 8 мм з різьбою. Для вертикальної осі z застосовувався гвинт з різьбою діаметром 6мм. Як крокової двигуна використовуються приводи від старих принтерів. По одному приводу на кожну вісь.

3. До площині шпилька кріпитися за допомогою металевого куточка.

Вал двигуна з'єднується зі шпилькою через гнучку муфту. Всі три осі кріпляться до основи через раму з ДСП. У даній конструкції фрезер буде рухатися тільки у вертикальній площині, а переміщення деталі здійснюється за рахунок горизонтального переміщення платформи.

4. Електронний блок складається з контролера і драйвера. Контролер виконаний на радянських мікросхемах К155ТМ7, для даного випадку використовувалося три штуки.

Від кожної мікросхеми дроти йдуть до драйверу кожного з трьох двигунів. Драйвер виконаний на транзисторі. У розгойдування використовується КТ 315, транзистори КТ 814, КТ 815. Від цих транзисторів електричний сигнал надходить на обмотку електричного приводу.

При нормальному робочому напрузі двигуни можуть перегріватися через відсутність в електронному блоці шин. Для запобігання цьому, для кожного двигуна потрібно використовувати комп'ютерний кулер.

Електронна начинка

Тут варіанти два:

Ви озброюєтеся паяльником, флюсом, припоєм, лупою, і розбираєтеся в мікросхемах з принтера. Знайдіть керуючі плати принтера 12F675 і LВ1745. Працюйте з ними, створивши плату управління чпу. Прикріпити їх потрібно буде ззаду чпу верстата, під блоком живлення (його теж беремо від багатостраждального принтера).

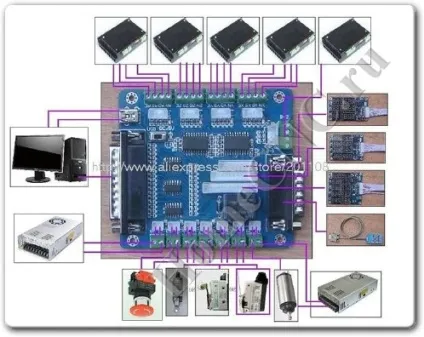

Використовуйте заводський контролер чпу верстата. Навскидку - пятіосевой чпу контролер. Саморобна електроніка - чудно, однак китайці сильно демпінгують з цінами. Так що легким кліком мишки замовляємо чпу у них, бо вУкаіни такий девайс чпу не купиш. Чпу контролер 5 Axis СNC Breakout Board дає можливість підключення 3-х входів кінцевих двигунів, кнопочку відключення, автоматизоване управління дремелем і цілих 5 драйверів під управління кроковим двигуном саморобного верстата.

Дуже корисно буде прочитати. Симулятор верстата з Ч ПУ

Харчується цей чпу від USB-шнура. У саморобному варіанті чпу живити плату управління на основі мікросхем принтера потрібно від блоку живлення верстата ЧПУ.

Кроковий двигун для саморобного верстата з ЧПУ доведеться вибирати потужністю до 35 вольт. При інших потужностях контролер чпу ризикує перегоріти.

Блок живлення зніміть з принтера. З'єднайте проводкою блок живлення, тумблер включення і виключення, контролер чпу і дремель.

До плати управління верстатом підведіть провід від лептопа / ПК. Інакше, як ви будете завантажувати в верстат завдання. До речі, про завданнях: качайте програму Math3 для малювання ескізів. Для непрофесіоналів промислового дизайну зійде CorelDraw.

Різати саморобним верстатом чпу можна фанеру (до 15 мм), текстоліт до 3 мм, пластик, дерево. Вироби вийдуть не більше 30-32 см в довжину.
