Все про витратомір Коріоліса принцип роботи, схема і т
Регулятор потоку Коріоліса - прилад для вимірювання витрати, принцип дії якого заснований на зсуві фаз і прямому вимірі того, скільки рідини або газу переміщається по трубі в даний момент.
Дана технологія вимірювання унікальна, оскільки це єдиний спосіб виміряти одночасно численні технологічні параметри в трубопроводі, такі як масова витрата, об'ємна витрата, щільність, температура і навіть в'язкість.
Принцип дії витратоміра Коріоліса

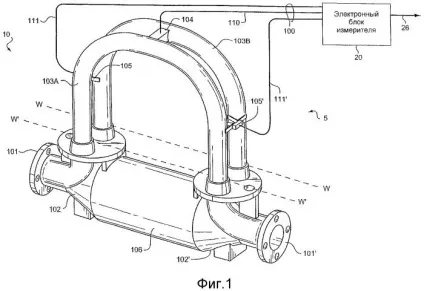

Трубка розташована всередині кожного витратоміра Коріоліса. Вібратор змушує трубку постійно вібрувати. При відсутності потоку, вимірювальна трубка вібрує рівномірно. Сенсори, розташовані на вході і виході з точністю визначають основний коливання. Як тільки рідина починає переміщатися по вимірювальної трубі, на наявну вібрацію накладається додаткове коливання в результаті інерції рідини.
Внаслідок ефекту Коріоліса вібрація трубки на вході і виході відрізняється один від одного. Високочутливий сенсор відзначає дана зміна в вібрації трубки в умовах часу і простору. Подібне явище називається зрушенням фаз і прямим виміром того, скільки рідини або газу переміщається по трубі в даний момент. Чим вище швидкість потоку і таким чином загальний потік, тим більше вібрація вимірювальної трубки.
Застосування принципу вимірювання при використанні витратоміра Коріоліса на цьому не закінчується. Він також може бути використаний для одночасного визначення щільності потоку рідини. Для цього сенсори також фіксують частоту вібрації. Іншими словами, враховується частота руху трубки вперед і назад за 1 секунду. Трубка, заповнена водою, вібрує частіше, ніж трубка, заповнена медом, наприклад, щільність якого набагато вище. Таким чином, частота вібрації є прямим виміром щільності рідини. І щільність, і витрата визначаються одночасно, але незалежно один від одного при вібрації трубки.
