Все про вихровий витратомір принцип дії, схема і т
Вихровий витратомір - це стандартний витратомір, в основі роботи якого лежить вимірювання швидкості руху потоку. Цим витратомірами можна вимірювати витрату потоку таких середовищ, як пар або газ з твердими частинками в підвішеному стані. У конструкції вихрових витратомірів відсутні підшипники або рухаються робочі деталі, які можуть пошкоджуватися через попадання твердих частинок.
Принцип роботи вихрового витратоміра
Як не важко здогадатися, назва вихровий витратомір походить від слова вихор. Вихровий рух або рух з завихреннями виникає тоді, коли на шляху потоку, що рухається поміщають який-небудь об'єкт. Те, як часто формуються завихрення залежить безпосередньо від швидкості потоку. Іншими словами, чим вище швидкість потоку середовища, що рухається, тим більше кількість завихрень, що формуються за певний проміжок часу.
Для того, щоб отримати завихрення, в центрі витратоміра поміщають плохообтекаемий предмет, званий турбулізаторами потоку. Форма типових турбулизаторов потоку зазвичай трикутна.

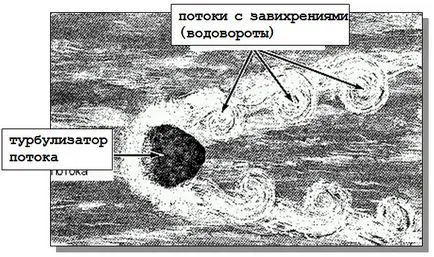

Потік обходить гострі виступи турбулізатора, формуючи завихрення. Область низького тиску, що утворюється в центрі кожного завихрення, сприяє подальшому створенню силового напруги, яка сприймається турбулізаторами. До формування першого завихрення тиск по обидва боки турбулізатора однаково, але в результаті формування завихрення з одного боку турбулізатора утворюється область низького тиску, а наявність областей низького і високого тиску в місці установки турбулізатора призводить до появи режиму перепаду тиску. В результаті режиму перепаду тиску Турбулізатор потоку виявляється під впливом силового напруги то з одного, то з іншого боку, відповідно до змінної послідовністю формування завихрень. Іншими словами, навантаження або напруга сприймається турбулізаторами потоку то з одного, то, з іншого боку.
У вихровому витратомірі є датчики, які реагують на цю напругу, зчитуючи будь-яке відхилення турбулізатора в результаті впливу завихрень. Вихідний сигнал датчиків - це сигнал невеликого напруги, який являє собою частоту формування завихрень, чия величина прямо пропорційна витраті потоку. Сигнал напруги передається на інший пристрій зі стрілкою або будь-яким іншим візуальним індикатором, який видає свідчення витрати потоку рідини, газу або пари, які проходять через витратомір.
