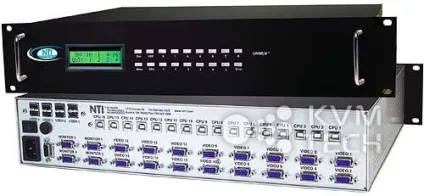

Все про матричних комутаторах

Призначення і функції матричних комутаторів

Мал. 1. Приклад матричної комутації 4х4

Власне, прості матриці (як на рис. 1) можна будувати і без використання KVM-технологій. У деяких випадках можна обмежитися інструментами віртуалізації, яких сьогодні безліч.

Однак найбільш функціональні і гнучкі матриці виходять тільки з використанням KVM-технологій. В першу чергу, це пов'язано з тим, що при використанні KVM-технологій комутація здійснюється на апаратному рівні. Тобто продуктивність і функціональність мережевої матриці не залежить від програмного забезпечення, що особливо актуально в проектах, що використовують специфічне ПО (наприклад, при організації систем управління промисловим виробничим обладнанням).

Крім розширеної фунціональном самої матриці, матричний комутатор забезпечує можливість зручного централізованого управління всіма підключеннями і правами користувачів.

Таким чином, завдяки матричним комутаторів, стало можливо будувати динамічні багаторівневі системи з розподіленими повноваженнями щодо користування та управління інформацією.

Матричний комутатор або KVM-перемикач?

Оскільки функціонал і призначення цих пристроїв схожий, існує плутанина. Так, користувачі можуть шукати матричний комутатор, маючи на увазі KVM-перемикач. і навпаки. Розглянемо, яка різниця між цими пристроями.

KVM-перемикач

KVM-перемикач тільки перемикає сигнали між користувачами і системами.

Деякі багатопортові KVM-перемикачі надають можливість віддаленого управління підключеннями, що максимально наближає їх до матричних комутаторів.

матричний комутатор

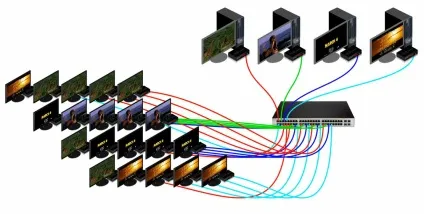

Мал. 4. мультівещательнимі мережу на основі матричного комутатора. Звичайні KVM-перемикачі так не вміють

Мал. 5. Перемикання між системами за допомогою OSD-меню

Також матричні комутатори дозволяють одному користувачеві підключатися відразу до декількох машин одночасно, перемикаючи управління між ними за частку секунди за допомогою гарячих клавіш або OSD-меню.

Деякі рішення матричної комутації (Adder, IHSE) також пропонують ще більш просунуті можливості, т.зв. "Безшовне" перемикання простим переміщенням курсору миші з екрану на екран відповідних систем (докладніше див. Free-Flow: технологія безшовного перемикання).

Принципи побудови матричної мережі: IP або "точка-точка"?

Мал. 6. Матрична комутація KVM over IP (рішення AdderLink INFINITY)

Якщо при прямому підключенні максимальна відстань передачі сигналу залежить від середовища передачі (коаксіальний кабель - до 500 м, кручена пара - до 140 м, або оптоволокно - до 10 км), то при комутації через IP-мережу ніяких обмежень по відстані немає.

У разі передачі даних по IP-мережі доступ до розташованих в мережі пристроїв може здійснюватися не тільки локально, але і через Інтернет, тому поширене упередження про більш високою, у порівнянні з прямим підключенням, вразливістю систем KVM over IP.

Однак це всього лише упередження. При побудові мережевої матриці через IP-мережу комутація здійснюється через стандартний мережевий комутатор (роль матричного комутатора в цьому випадку виконує спеціальний електронний пристрій - сервер управління, також підключається до IP-мережі через мережевий комутатор). Таким чином, безпека залежить від можливостей і налаштувань мережевого комутатора. Крім того, мережа може бути відкритою і закритою. У разі побудови IP-комутації в закритій мережі (тобто без виходу в Інтернет), безпеку залишається на тому ж високому рівні, як і при прямому підключенні.

За багатьма параметрами технологія KVM over IP виграє у стандартних, "провідних" способів побудови матричних мереж:

По-перше, побудова системи KVM over IP не вимагає протягування нових проводів (а от у випадку використання стандартних матричних комутаторів від кожного передавача і від кожного приймача необхідно тягнути окремий дріт до матричних комутатора). Для побудови системи матричної комутації KVM over IP досить наявної стандартної гигабитной IP-мережі.
По-друге, що випливає з першого пункту, системи KVM over IP є більш гнучкими в плані масштабування: при додаванні нового джерела або нового робочого місця достатньо придбати лише додатковий приймач або передавач, і підключити його до загальної мережі, в той час як у стандартних матричних комутаторів, як правило, обмежена кількість портів. І щоб вийти за межі цієї кількості, потрібно купувати новий комутатор.
Нарешті, по-третє, як уже було сказано вище, комутація KVM over IP знімає всі обмеження на максимальну відстань передачі даних. Тобто ви можете розташувати серверну в одній будівлі, а робочі місця користувачів - в іншому, без додаткових фінансових вливань в дротову інфраструктуру.

Критерії вибору матричного комутатора

Матричний комутатор - це лише частина матриці. І вибирати рішення потрібно, спираючись на можливості всієї системи в цілому, які залежать від характеристик інших використовуваних в рішенні пристроїв - KVM-подовжувачів.

Підтримувані типи сигналів

Максимальна кількість пристроїв, що підключаються

Максимальна кількість підключаються до матриці систем і призначених для користувача робочих місць визначається можливостями матричного комутатора (в разі організації мережі прямим підключенням) або сервера управління (в разі комутації KVM over IP).

У системах прямого підключення матричний комутатор може бути оснащений статичними або динамічними портами.

Комутатори зі статичними портами

Розмірність на таких матричних комутаторах позначається як MxN, де M - кількість вхідних портів, а N - кількість вихідних.

Наприклад, комутатор 8х4 - це 8 вхідних і 4 вихідних статичних портів. Тобто при загальній кількості портів 12 ви не зможете підключити до комутатора більше 4 користувачів або більше 8 систем.

динамічні порти

Матричні комутатори з динамічними портами - це комутатори нового покоління, найбільш популярні в середніх і великих компаніях, готових до масштабування. Так, наприклад, матричний комутатор AdderView DDX30 (рис. 7) має 30 портів, з яких тільки 7 - статичні вихідні (для підключення користувачів). Решта 23 - настроюються. Тобто їх можна використовувати як для підключення систем, так і для підключення користувачів.

Мал. 7. Матричний комутатор AdderView DDX30

Оптимальна розмірність матричного комутатора визначається необхідністю потенційного масштабування мережі. У разі використання невеликих матричних комутаторів зі статичними портами масштабування здійснюється шляхом каскадування системи. Тобто у міру того, як порти матричного комутатора "закінчуються", купуються нові матричні комутатори та підключаються до наявних.

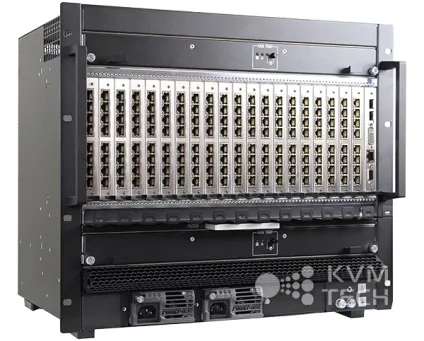

Мал. 8. Матричний комутатор IHSE Draco tera Enterprise (до 576 динамічних портів)

У деяких же матричних комутаторах "розмірність" можна нарощувати в міру необхідності шляхом установки додаткових інтерфейсних модулів. Це, наприклад, комутатори IHSE, максимальна кількість портів в яких може досягати 576. Подібні рішення більш вигідні в плані масштабування, але відрізняються більш високою початковою вартістю.

Отказоустройчівость

Незважаючи на те, що слово "відмовостійкість" сприймається вже як маркетингове кліше, це все-таки важливий параметр. Є цілком конкретні речі, на які слід звернути увагу, якщо вас цікавить надійність матричного комутатора:

Резервне живлення. Додатковий блок живлення, який запускається в разі відмови основного.
Резервування матриці. Як правило, ця можливість реалізується за допомогою установки додаткового, дублюючого матричного комутатора, який автоматично переймає управління мережею на себе в разі виходу з ладу основного комутатора.
Резервування мережі (каналів передачі даних). При підвищеному навантаженні на одну мережу комутація здійснюється через другу. Також вимагає підключення другого матричного комутатора, а в разі комутації безпосередньо (IHSE) - установки Двопортовий KVM-подовжувачів.
Аварійні сценарії. Наприклад, є в системах IHSE. Якщо матричний комутатор IHSE draco виходить з ладу, все приймачі і передавачі автоматично перемикаються на роботу в режимі "точка-точка" в тій конфігурації, в якій вони були підключені в момент аварії.
Можливість модульної заміни компонентів в «гарячому режимі». Самі "просунуті" матричні комутатори будуються по блочно-модульним принципом (наприклад, IHSE, Thinlogical). Модулі в таких моделях можна міняти без відключення живлення, не перериваючи роботу мережі.

У каталозі на нашому сайті представлені матричні комутатори всіх сучасних виробників KVM обладнання: ATEN, Adder, Thinklogical, IHSE, NTI та ін. У нас ви можете знайти матричний комутатор практично під будь-який проект, під будь-які вимоги.

Приходьте, ми будемо раді поділитися з вами новітніми досягненнями в області KVM!
