Зливова (дощова) каналізація, призначена для збору і відводу атмосферних опадів з поверхні покрівлі, дорожніх покриттів, земельних ділянок, має іншу назву - лівневка. Великий потік води в результаті рясного дощу або інтенсивного танення снігу здатний затопити підвальні приміщення розмити фундамент будівлі, заводні територію. Зливовий дренаж необхідний для домоволодінь, розташованих в низинах і в районах, де регулярно відзначаються паводки. Важливе значення зливні системи для дахів мають для будівель, побудованих на територіях, на яких протягом року випадає велика кількість опадів. Розглянемо зливовий водовідвід на прикладах.

Особливості конструкції дощової каналізації

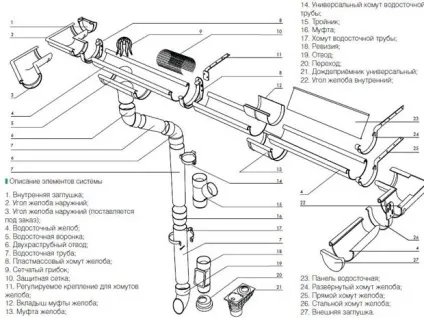

Основне призначення ливневки полягає в зборі в єдиний потік поверхневих вод і транспортуванні їх у каналізаційний колектор. Пристрій ливневки являє собою систему труб, спеціальних літаків, песькоуловітелей, сифонів, заглушок, зливових колодязів (дощоприймачів) і інших елементів, необхідних для відводу опадів. Залежно від виду водовідливної схеми для конкретного будинку в неї входять ті чи інші елементи.

Фахівці попереджають, що ні в якому разі не можна робити водовідведення з зливової каналізації в грунтову глибинну дренажну систему. Нерідко монтаж ливневки і дренажу для пониження на ділянці рівня ґрунтових вод виконується під одним кутом паралельно один одному, але мають вони різне призначення. Необхідно робити дощову каналізацію над дренажною конструкцією.

За способом відведення опадів водовідливні система буває:

Відкритий тип зливової каналізації

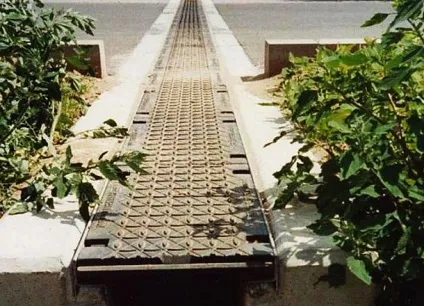

Являє собою поверхневий водовідвід атмосферних опадів за межі території, для його створення використовуються відкриті лотки, жолоби, канали. Як виглядає така система, видно на фото. Лотки для даного типу ливневки роблять заглибленими в грунт, при цьому для їх закріплення використовують цементний розчин. Часто жолоби або канали встановлюють в вимощення, доріжки навколо будинку і т.д.

Щоб лівневка навколо будинку функціонувала надійно (не забиває сміттям) на її елементи встановлюють знімні грати, спеціально призначені для дощової каналізації відкритого типу. Подібна система створюється на приватних земельних ділянках в невеликих населених пунктах, нерідко вона є елементом ландшафтного дизайну.

Закритий тип зливової каналізації

Зливна система даху закритого типу передбачає глибинний водовідведення. Елементами такої конструкції є вбудовані лотки і пескоуловители, завдяки яким вода збирається і по трубах направляється в дощоприймачі, їх ще називають зливовими колодязями. Потім опади за допомогою насосного обладнання або по похилому каналу відправляються в каналізаційний колектор, після чого потрапляють в штучні водойми або на очисні споруди. Подібна система в приватних домоволодіннях використовується рідко, в основному її облаштовують у великих містах. При створенні дощової каналізації, прихованої від огляду, потрібно провести розрахунок зливових стоків з покрівлі і скласти проект.

Змішаний тип зливової каналізації

Лівневка змішаного типу складається з вуличних лотків і розташованих в землі труб. Така система передбачає, що відведення стоків виконується самопливом. Виняток робиться лише для місцевості з несприятливими умовами рельєфу. Дощову каналізацію прокладають найкоротшим маршрутом від місця збору атмосферних опадів до точки скидання їх в колектор або штучна водойма. Для створення такої недорогої конструкції використовують безнапірні залізобетонні елементи.

Зливовий дренаж і тип водовідведення

За типом водовідведення зливовий дренаж може бути точковим або лінійним.

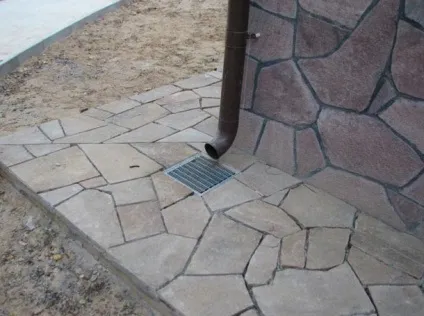

Точковий дренаж. Такий тип водовідведення з покрівлі використовується для забезпечення локального збору води з якоїсь однієї поверхні, наприклад з покрівлі заміського котеджу, його монтують під трубами для водостоку або поливальні кранами. Зауважимо, що при наявності достатніх будівель, можна зробити водостік своїми руками. У комплект входить колодязь-дощоприймач, знімна решітка, що фільтрує кошик. Його підключають до каналізаційних труб, по яких стоки йдуть в колекторний колодязь.

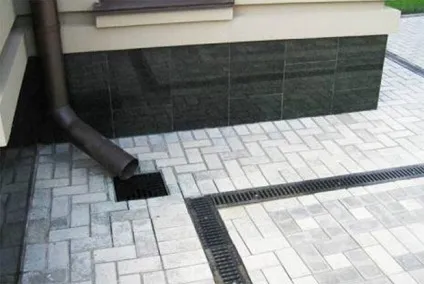

Лінійний дренаж. Призначається для збору опадів зі значною поверхні - допомагає вирішити проблему водовідведення комплексно. Для його облаштування використовують водовідводи (лінійні лотки, жолоби, канали) і пескоуловители (відсівають дрібне сміття і пісок).

Проектування дощової каналізації

Зливові очисні об'єкти є невід'ємною частиною всіх проектів забудови великих населених пунктів і промислових майданчиків. Що стосується власників приватних домоволодінь, то у них є два способи вирішення проблеми з відведенням опадів: або лівневка своїми руками, або звернення до фахівців. Завдання вирішується простіше, якщо в місті є централізована каналізаційна система, оскільки зливову каналізацію можна підключити до неї.

У ряді випадків досить встановити бочку під водостічної трубою або просто вирити канаву, а іноді доводиться замовляти проект ливневки і створювати закриту або змішану дощову каналізацію (це стосується паводконебезпечних місцевості). Попередньо необхідно провести відповідні розрахунки.

Проектування здійснюється на підставі нормативної документації - Сніпа 2.04.03 - 85.

Щоб виконати проект і зробити розрахунок ливневки будуть потрібні наступні дані:

геологічні та ландшафтні особливості території;
середньостатистичний річний рівень опадів;
архітектурна специфіка будівель і споруд;
розмір площі стоку;
наявні інженерні комунікації та їх місце розташування.

На підставі отриманої інформації проектувальники розробляються:

Загальні дані;
план каналізаційної мережі;
робочі креслення;
мережевий профіль в розрізі;
відомість витрат відповідно до обсягу робіт.

Система зливової каналізації в приватному будинку, поради професіоналів:

Порядок монтажу зливової каналізації

Етап перший. Виконується розмітка території.

Етап другий. Проводиться підготовка водовідвідних елементів системи (сьогодні найчастіше використовують пластикові ливневки з діаметром труб 110 міліметрів).

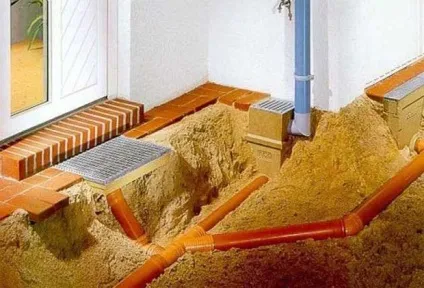

Етап третій. Риються траншеї, утрамбовується грунт, створюється «подушка» з піску або щебеню товщиною близько 8 сантиметрів. Після чого проводиться укладання труб з ухилом в напрямку водоскиду, який становить 1-2 сантиметри на погонний метр. Пошарово засипається назад земля і трамбується. При цьому враховується міцність труб - чим вони міцніші, тим менше шар грунту укладається зверху.

Етап четвертий. Встановлюються дощоприймачі-колодязі, куди надходить зливова вода з ділянки, потім її направляють в колектор. Колодязь також забезпечує доступ до системи, якщо необхідний ремонт ливневки і чистка.

Етап п'ятий. Елементи зливової каналізації з'єднують між собою і роблять пробний пуск.

У ряді випадку потрібно створювати обігрів лівневок - це актуально для територій з суворим кліматом.
