Водонапірна вежа схема

Схема водонапірної вежі складається з водонапірної резервуара або бака запасу води і підтримуючої конструкції - ствола. Різні схеми башти Рожновського застосовуються в складі устаткування для водопостачання зі свердловини артезіанської. Типові башти Рожновського мають маркування за типовим проектом ТП 901-5-29: ВБР-15, ВБР-25, ВБР-50, ВБР-160. Найбільша вежа-колона має обсяг води 160 м3.

Водонапірні вежі висота яких 26 метрів і обсяг 160 куб. м (50 куб. м - водонапірні бак, 110 куб. м - резервного запасу води) знаходить застосування в заміських системах автономного водопостачання, сільських водопровідних системах, водопостачання великих підприємств, сільських селищ, котеджних містечок.

Типові водонапірні башти проектують з водопровідними баками місткістю 15, 25, 50, 160 кубів. Висоту опор (від землі до верху опори бака) для башт обсяг яких від 15 до 50 кубів встановлюють кратної 3 м, з баками місткістю 100 кубів і більше - кратної 6 м.

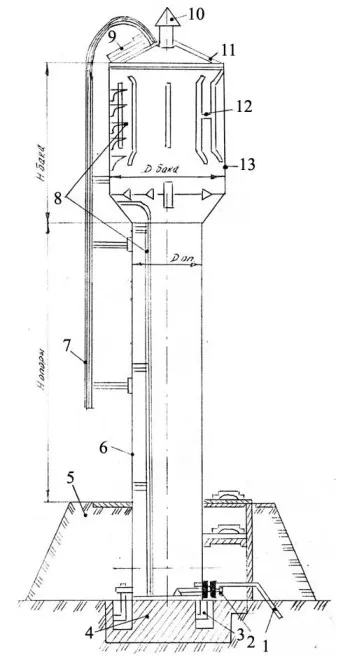

Схема водонапірної вежі, конструкція і обладнання

Опис пристрою башти Рожновського:

1 - грязьова труба

2 - труба наповнення башти

3 - закладні деталі

5 - земляний насип

7- зовнішні сходи

8 - внутрішні сходи

9 - світловий люк

Внутрішня порожнина заповнюється водою двома способами. За першою схемою підключення - водонапірна вежа заповняться водою, яка надходить зверху. Це самий неекономічний спосіб з точки зору споживання електроенергії, проте, при цьому виключаються гідроудари в магістралі при включенні глибинного насоса. Другий спосіб підключення вежі - насос качає воду безпосередньо в магістраль, а водонапірна вежа виступає в ролі «споживача-накопичувача» і вода надходить знизу. Такий метод підключення більш економічний, однак, наявність гідроударів в системі може привести до поривів води і виходу з ладу обладнання вежі.

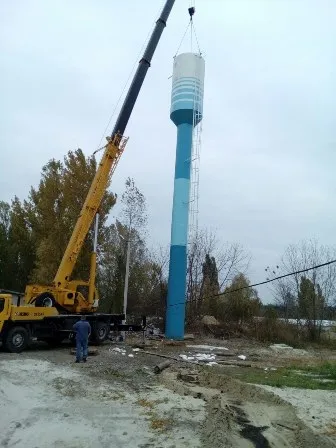

Типові башти Рожновського

Обсяг бака і висота підтримуючої конструкції вежі (яка вимірюється від поверхні землі до низу бака) визначаються в процесі проведення основних розрахунків системи водопостачання та приймаються як задані при проектуванні вежі. Далі з типових веж вибирається найближча велика.

Типові розміри водонапірної вежі

У практиці будівництва водонапірних веж розміри бака і стовбура змінюються в широких межах. Ємність бака коливається від декількох десятків кубічних метрів в малих водопроводах до декількох тисяч кубічних метрів в типових вежах великої висоти, використовуваних у великих міських і промислових водопроводах. Висота вежі складається з висоти підтримуючої конструкції (зазвичай лежить в межах 15-30 м і в рідкісних випадках перевищує 30 м) і висоти бака.

Баки в більшості випадків влаштовують круглої форми в плані. Співвідношення висоти і діаметра бака диктується як технологічними, так і архітектурно-будівельними міркуваннями. Велика висота бака небажана, тому що викликає збільшення висоти підйому води, а також значні коливання напорів в системі. Водонапірна вежа, особливо в міських водопроводах, повинна задовольняти естетичним вимогам, які пред'являються до всіх архітектурних споруд. Негарно виконана вежа може порушити гармонійність всього архітектурного ансамблю того району, де вона расположена.В деяких випадках (наприклад, на промислових підприємствах при наявності двох або декількох мереж різного напору) влаштовують вежі з двома і більше баками, розташованими на різній висоті. Тиск води водонапірної башти визначається її висотою.

Історія суцільнометалевих не обігріваються водонапірних веж почалася в 1925 році. У 1936 році інженер Рожновський А.А. запропонував конструкцію, метод швидкісного монтажу і водонапірну вежу, схема якої іспользкется по теперішній час. У 1942 році за їх створення і впровадження був удостоєний звання Лауреата Сталінської премії. Вежі отримали найменування типові «башти Рожновського», або БР.
З тих пір типові водонапірні башти Рожновського отримали своє широке поширення в системі водопостачання села за рахунок водонепроникності баків, малої маси сталевої конструкції (дізнатися вагу водонапірної башти Рожновського ви можете з таблиці) і заводського виготовлення деталей, що забезпечують відносно швидкий монтаж веж на місці будівництва.
Також типові башти Рожновського підвищують ступінь надійності системи водопостачання за рахунок наявності аварійного і протипожежного запасу води.

Призначення і область застосування вежі ситеми Рожновського

1. Уніфіковані (типові) водонапірні башти Рожновського застосовуються в схемах сільського, господарського водопостачання, а також водопроводів великих підприємств і населених пунктів.
2. Вежі призначені для регулювання нерівномірного водоспоживання, зберігання обмеженого резервного і протипожежного запасів води,
3. Вибір обсягу вежі і висоти стовбура обґрунтовує розрахунок водонапірної башти при проектуванні систем водопроводу.
4. Типові башти Рожновського розраховані для будівництва в районах про наступними характеристиками:
- розрахункова зимова температура зовнішнього повітря не нижче мінус 40 ° С;
- вага снігового покриву до 100 кг / м2;
- швидкісний тиск вітру до 45 кг / м;
- сейсмічність - не вище 6 балів;
Не допускається установка водонапірних веж в районах з особливими умовами будівництва (вічна мерзлота, карстові явища, висока сейсмічність і т. Д.).
5. Типові водонапірні башти Рожновського призначені для експлуатації при температурі води, що поступає не менше 6 ° С переважно з бурових свердловин. Для експлуатації в районах з розрахунковою зимовою температурою нижче мінус 20 ° С необхідно забезпечувати, як мінімум, дворазовий водообмін в добу.

Водонапірна вежа. Схема трубопроводів.

Башта Рожновського водонапірна підключається за такими схемами. За 1-й схемі влаштовують одну загальну подающе-відводять трубу, розраховану на подачу (в бак або з бака) води в кількості, що дорівнює різниці кількості води, що подається насосами і витрачається споживачами. Кінець її розташовують у низу бака на висоті, що запобігає засмоктування мулу, який може періодично накопичуватися в найнижчих точках бака. Ця схема може бути застосована при розташуванні вежі в будь-якій точці мережі. При такій схемі виходить найменша вартість трубопроводів, якими обладнується вежа Рожновського, і досягається деяке скорочення витрати енергії на підйом води, так як зниження рівня води в баку обумовлює відповідне зниження робочого напору насосів.

Підключивши труби по 2-й схемою типова вежа Рожновського обладнується двома трубами: подачі й відведення, між якими може бути влаштовано (в підвалі) аварійне перемикання. Така схема підключення водонапірної башти може бути застосована тільки при розташуванні вежі на початку мережі. Тут вся вода, що подається насосами, проходить через бак, і насоси завжди працюють з напором, відповідним найвищим положенням води в баку, що викликає збільшення напору насосів і витрати енергії на подачу води. За цією схемою у нас здійснено обладнання ряду раніше побудованих веж, але для знову споруджуваних веж така схема підключення не може бути рекомендована.

Можливе деяке компромісне рішення, яке передбачає пристрій єдиної подающе-відвідної труби з поділом її у бака на подачі й відведення. На останній встановлений зворотний клапан, що перешкоджає надходженню по ній води в бак. Підключення вежі по 3-й схемі дозволяє здійснювати постійне перемішування води в баку; перемішування води сприяє збереженню її свіжості і перешкоджає її замерзання взимку. Різновидом цієї схеми є схема підключення водонапірної вежі (прийнята в типових проектах Союзводоканалпроект), при якій подає трубопровід не доводиться до верху бака. Це дає можливість дещо скоротити перевитрата енергії на подачу води (що має місце при підключенні вежі по 1-й схемі) і здійснити часткове перемішування води в баку.

Схема водонапірної вежі повинна бути обладнана переливним і спускним трубопроводом. Переливний трубопровід доводять до найбільшого допустимого рівня води в баку, чим забезпечується автоматичний відвід води з бака при його переповненні. Відведена вода скидається у водостік. Діаметр переливної труби розраховується на відведення всієї подається насосами води. До переливної труби приєднується спускна труба, що йде від найнижчої точки бака і дозволяє видалити з нього воду при ремонті або промиванні водонапірної башти.

Схема водонапірної башти Рожновського передбачає наявність сигнальних пристроїв, що передають свідчення про рівень води в баку або сигнали при досягненні рівнем критичних (верхнього і нижнього) положень на насосну станцію або в будь-якої диспетчерський пункт водопровідного господарства.
