У більшості заміських будівель є складена з вогнетривкої цегли піч. Однак, у міру того, як будова оновлюється і збільшується методами прибудов, то тепла від такої печі стає мало для обігріву всього будинку. І для того щоб це тепло рознести по найдальших кутках, багато господарів облаштовують водяне опалення на дачі своїми руками.

Матеріали для монтажу системи

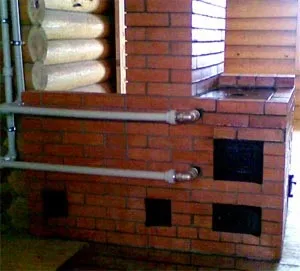

Піч з водяним контуром

Для того щоб дачні будинки з блок контейнерів, дерева цегли або інших матеріалів забезпечити водним опаленням від печі вам доведеться придбати наступні складові системи:

• теплообмінник;
• труби;
• Рідина-теплоносій;
• Опалювальні прилади.

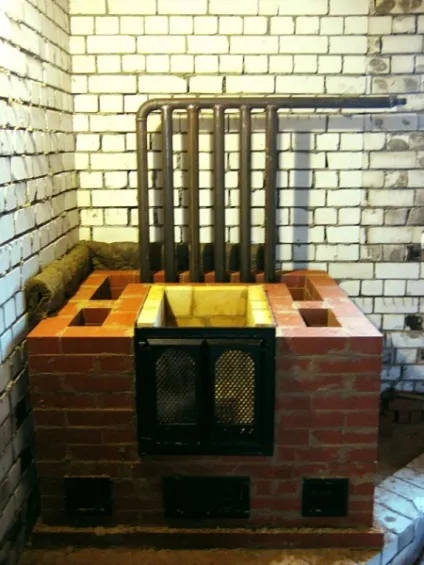

теплообмінник

Дана частина системи є її серцем. Саме теплообмінник поміщається в піч або в самий початок її димоходу. Основна частина системи, що реалізує водяне опалення дачі своїми руками може бути також виготовлена ​​самостійно.

Традиційно для цього використовується чорна сталь. Такий вибір робиться завдяки її чудовим експлуатаційним характеристикам і малим значенням такого параметра, як ціна.

Габаритні розміри і форма теплообмінника безпосередньо залежать від типу топки вашої печі.

Такий елемент системи може бути виготовлений у вигляді наступних фігур і конструкцій:

• змійовик;
• Плоский бак;
• Бак в формі літери «Г»;
• Водяна сорочка;
• Бак в формі циліндра;
• Решітка з труб.

Зверніть увагу! Чим більше буде площа поверхні теплообмінника, тим теплової енергії більше він візьме в процесі горіння палива. Крім форми, також дуже важливий перепад висоти між вхідним і вихідним отвором.

Вироби зі сталі

Для заміських ділянок, де можливі перепади напруги або повна відсутність електрики, найбільш прийнятним вибором може стати гравітаційна система опалення, яка не тільки виключить витрати на електроенергію, а й виключить необхідність використання такої послуги, як оренда дизель генератора для дачі. Діаметр труб в даному випадку повинен бути досить великим.

Порада. Зазвичай використовується труба діаметром не менше Ду32. Якщо дачне будова є досить великим, а відповідно опалювальний контур буде довгим, краще використовувати труби марки Ду40 або ДУ50.

А ось як підводок до самих батарей слід застосовувати труби ДУ20. Для підключення одного опалювального приладу такого діаметру буде досить.

Якщо говорити про матеріали, то на практиці частіше можна зустрітися зі сталевими опалювальними контурами, але насправді це просто данина традиціям. Температура теплоносія в системі не перевищує температуру кипіння тому ви сміливо можете вибирати металопластикові та поліпропіленові вироби.

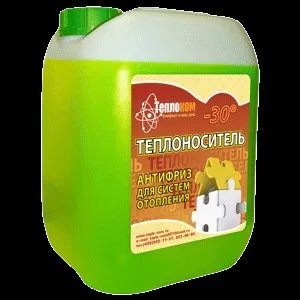

теплоносій

Хоч мова в цій статті і ведеться про те, як облаштувати водяне опалення дачі своїми руками, в ролі теплоносія краще воду не використовувати. У будь-якому випадку жити на дачі всю зиму ви не будете, а вона в контурі при мінусових температурах може і замерзнути, порушивши його герметичність.

Інструкція по створенню опалення передбачає вибір теплоносія з наступних можливих варіантів:

1. Сольовий розчин. створений в пропорціях 40% кухонної солі, на 100% води. Такий розчин замерзне тільки при -20 0 С;
2. Гліцериновий теплоносій. Ціна такої рідини досить висока, але контур заповнюється лише одного разу. Даний теплоносій залишається рідким при температурі -30 0 С;

Зверніть увагу! Навіть при більш низьких температурах такий наповнювач твердне, але не розширюється при цьому, а значить, герметичність контуру не буде порушена.

1. Пропіленгліколь - матеріал нетоксичний, але має більш низьку теплоємність і малої плинністю.

опалювальні прилади

Професіонали радять мінімізувати обсяг опалювальних приладів з метою економії на обсязі теплоносія і збільшення швидкості обігріву. Саме тому золотою серединою між вартістю і якістю виробу є секційні радіатори з алюмінію. Вони володіють невеликим обсягом і швидко прогріваються.

Принципи монтажу системи

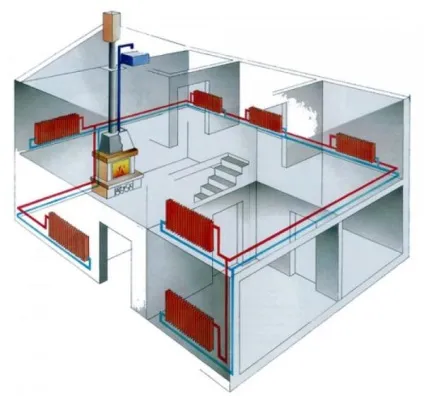

На фото - схема системи опалення

Єдиною відмінністю такого роду опалювальної системи від звичайної гравітаційної є установка теплообмінника всередині домашньої цегляної печі замість котла.

В іншому процес монтажу є досить традиційним:

• Опалення може бути конструкцією відкритого і закритого типу. Відритий тип системи в найвищій точці контуру передбачає монтаж відкритого розширювального бака. А в другому випадку встановлюється ручний або автоматичний воздушник;
• Від теплообмінника, розташованого в печі, теплоносій транспортується в найвищу частину контура, утворюючи розгінний колектор;
• Опалювальні системи з водяним контуром зазвичай обігрівають будинки порівняно невеликих площ, для яких підходить найпростіша розводка барачного типу. Будова опоясується трубним кільцем, в яке врізаються радіатори.

Зверніть увагу! В системах, де радіатор розташовується вище контуру, його конструкція переглядає установку воздушника, вентиля або водозабірного крана.

Парове опалення за містом

Парове опалення на дачі своїми руками - це система обігріву приміщення, до якої в якості теплоносія виступає перегрітий водяну пару. Таке опалення було популярним на початку 19 століття. Згодом пар був замінений водою.

Кожен дачник може сам вибирати якого типу опалювальна система буде встановлена ​​в його заміському будинку, тому часто власники задаються питаннями не тільки про те, як самостійно облаштувати систему водяного опалення, а й питанням про те, як зробити парове опалення на дачі самостійно?

Системи обігріву за допомогою пари складаються з наступних елементів:

• Паровий котел;
• Труби для транспортування теплоносія;
• Опалювальні прилади або радіатори.

На закінчення

Розводка системи для двоповерхової будівлі

Як водяне, так і парове опалення є досить вигідними системами обігріву заміських будинків. Крім того, спорудження подібних систем не відніме у вас багато часу і сил. Головне в цій справі, це правильно підібрати матеріали для монтажу системи опалення, щоб потім насолоджуватися відпочинком на дачі в будь-який час року (див.також статтю «Опалення дачі без газу: розбираємося в доступних джерелах енергії»).
