Вітаю Вас шановні відвідувачі та студенти школи дизайну інтер'єру studyas.com! Сьогодні ми продовжимо урок про 3d моделюванні і візуалізації в ArchiCAD. І перейдемо до вивчення другої його частини, а саме візуалізації в ArchiCAD 15.

На минулому уроці ми навчилися моделювати в archicad обстановку кімнати і дізналися як призначаються (змінюються) матеріали предметів, і тепер, відповідно дійшов черга і до візуалізації. Але для початку давайте, як зазвичай, розберемося, для чого взагалі потрібна візуалізація (рендер).

Коли ви в попередніх уроках моделювали кімнату, то в результаті отримали її 3d модель. Як ви могли переконатися, в 3d вікні archicad моделі виглядають дуже примітивно - не реалістичні. Так ось, щоб зробити модель фотореалістичною їй потрібно призначити текстури (якщо вони не призначені) і колір. а також розставити і налаштувати необхідне освітлення. Потім комп'ютер повинен прорахувати всі задані властивості предметів з реального світу (освітлення, відображення, тіні і т.д.) і перетворити тривимірну модель кімнати в підсумкову картинку. Цей процес перетворення об'єкта з 3d моделі в готове зображення і називається візуалізацією.

Оскільки це досить трудомістке заняття і для вас і для комп'ютера, то візуалізація зазвичай займає деякий час (залежить від складності моделі).

Але перед тим як щось візуалізувати, необхідно, як вже говорилося, перш налаштувати освітлення кімнати і призначити усіх предметів обстановки необхідні матеріали. Оскільки в АРХІКАД матеріали вже спочатку призначені для всіх основних об'єктів (стіни, підлоги, вікна, двері, меблі і т.д. на відміну від 3dsmax), то необхідність їх призначення в archicad відпадає, а ось освітлення необхідно налаштовувати самостійно (також як і в 3dsmax) для того, щоб добитися необхідного результату.

Взагалі освітлення в 3d графіці дуже тісно пов'язане з візуалізацією і текстуруванням, і засноване на принципах подібності освітлення в реальному світі, тобто нам необхідно зімітувати об'єкти освітлення з реального світу, а саме освітлення кімнати природним сонячним світлом.

Те, що для нас природно (сонячне світло), то для тривимірної графіки досить трудомістка і ресурсомісткість заняття, тому, щоб підібрати природне світло і візуалізувати необхідну картинку потрібно витратити чимало часу і ресурсів комп'ютера.

Але ж вас не злякати такими дрібницями? Якщо так, то давайте перейдемо до інструментів освітлення в ArchiCAD. Запускайте АРХІКАД і відкривайте план кімнати, який ми з вами підготували в попередньому уроці по плануванню кімнати.

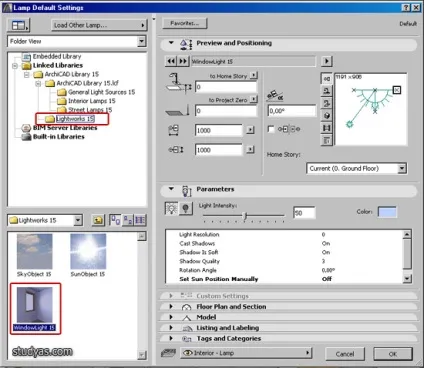

Інструменти для освітлення кімнат в archicad розташовуються на панелі інструментів у вигляді значка зображує лампочку. Заходьте в даний інструмент, двічі клацаючи по цій кнопці. Перед вами відкриється вікно зі списком доступних інструментів освітлення і їх властивостями.

Так як ми з вами визуализируем кімнату в archicad, то вибирайте інструмент WindowLight (Світло з вікна) і розміщуйте його на плані вашої кімнати. Ви повинні помістити це джерело світла всередині кімнати, на самому краю внутрішньої сторони вікна (віконного скла).

Таким чином, ми повністю симітіруем денне світло, що надходить з вікна. Щоб домогтися потрібного рівня освітлення кімнати часто доводиться регулювати (підбирати досвідченим шляхом) рівень освітлення джерела світла. Знаходиться цей рівень в настройках властивостей об'єкта.

Поки ви не провели пробної візуалізації, змінювати налаштування джерела освітлення не слід.

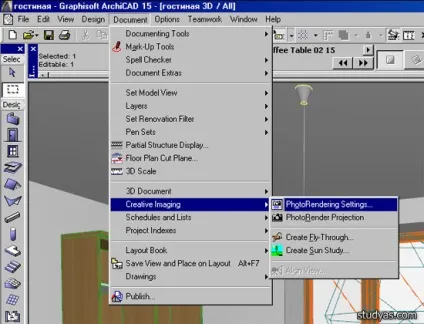

Після розміщення джерела освітлення в кімнаті, переходимо, нарешті, до візуалізації в archicad. Налаштування візуалізації знаходяться у відповідному меню, яке викликається наступними командами:

Після цих дій перед вами відкриється вікно налаштування візуалізації, в якому ви зможете налаштувати всі необхідні параметри візуалізації (рендери).

Перше з чого варто почати це вибрати тип механізму візуалізації. У АРХІКАД можна візуалізувати підсумкові картинки в чотирьох режимах. Вибираються ці режими в діалоговому вікні настройки властивостей механізму візуалізації, і виглядає це наступним чином.

Три з чотирьох механізмів візуалізації в archicad призначаються в основному для різної нереалістичною візуалізації:

Z-buffer Rendering Engine;

Internal Rendering Engine.

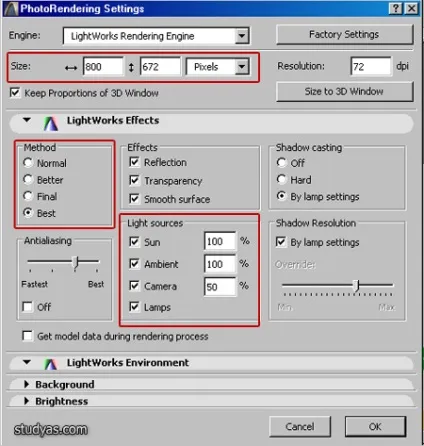

Фотореалістічная візуалізація в archicad (яка, по суті, нам і потрібна) заснована на механізмі Light Works Rendering Engine. Ось так виглядає вікно з настройками, після його вибору. Саме тут (в цьому вікні) ви зможете задавати необхідний розмір підсумкового зображення і вибирати якість картинки (пам'ятаєте, чим вище якість підсумкового зображення і більше його розміри, тим довше буде йти процес візуалізації).

Також в цьому вікні нам важливий розділ Light sourced (джерела світла), змінюючи параметри якого ви зможете регулювати загальний рівень освітлення в кімнаті.

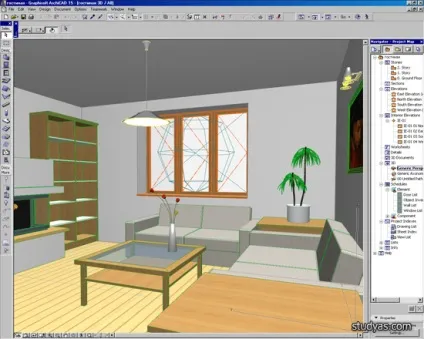

Візуалізація в archicad може проводитися з 3d вікна або з інструменту камера. Ми ж з вами будемо візуалізувати з 3d вікна. Для цього натисніть на клавіатурі клавішу F3. Перед вами з'явитися 3д модель кімнати з розміщеним трохи раніше джерелом освітлення у вікні.

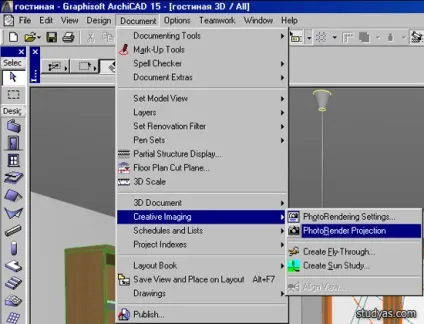

Якщо зараз запустити процес візуалізації інтер'єру, то ми отримаємо досить темну картинку інтер'єру. Для запуску процесу візуалізації інтер'єру вашої кімнати в archicad, необхідно викликати відповідну команду з меню, що випадає.

Щоб домогтися необхідного рівня освітлення, необхідно регулювати рівень освітленості джерела світла у вашій кімнаті, а також змінювати параметри (Light sourced) настройки визуализатора (як це робити, обговорювалося трохи вище). Після деяких експериментів з настройками ось такий інтер'єр вийшов у мене за допомогою archicad.

Потім я злегка відредагував матеріали і додав трохи відображення на підлозі і меблів для більшої реалістичності зображення. Доступ до редагування матеріалів лежить через меню, що випадає:

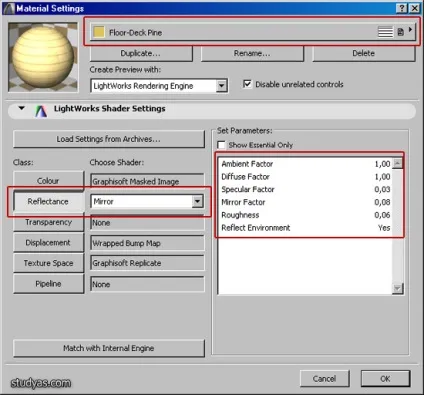

Вибирайте потрібний матеріал зі списку. Переконайтеся, що у вас стоїть режим прорахунку візуалізації LightWorks. Натисніть кнопку Reflectance (Відображення) і поміняйте налаштування, як показано на зображенні нижче.

В результаті цих дій на підлозі і меблів в кімнаті повинні з'явитися відображення. Якщо ви захочете зменшити або збільшити величину відображення, то самостійно змінюйте настройки відображень і запускайте візуалізацію по-новому. А у мене вийшла така фінальна картинка інтер'єру нашої кімнати.

Щоб зберегти підсумкове зображення собі на комп'ютер, після закінчення процесу візуалізації картинки вибирайте команду файл - зберегти як, і в діалоговому вікні задайте необхідне ім'я і розширення (jpeg) для файлу.

І хоча я особисто не використовую archicad для фінальної візуалізації інтер'єру (я використовую програму 3dsMax + Vray), але сьогодні наочно продемонстрував вам, що це цілком можна робити і в АРХІКАД.

А на цьому друга частина уроку про 3d моделюванні і візуалізації в ArchiCAD, присвячена візуалізації закінчена. На наступних уроках ми почнемо знайомство з ще однією важливою програмою для дизайну інтер'єру - 3dsMax і дізнаємося, як при її допомоги можна домагатися ще більш вражаючих результатів при візуалізації інтер'єру.
